USB 输入带 6.1V 过压关闭， 40V 耐压保护，单节锂电池 1A 充电管理板-8号 PW2606芯片

2023-05-24 13:33:54

郑先生

原创

203

8号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

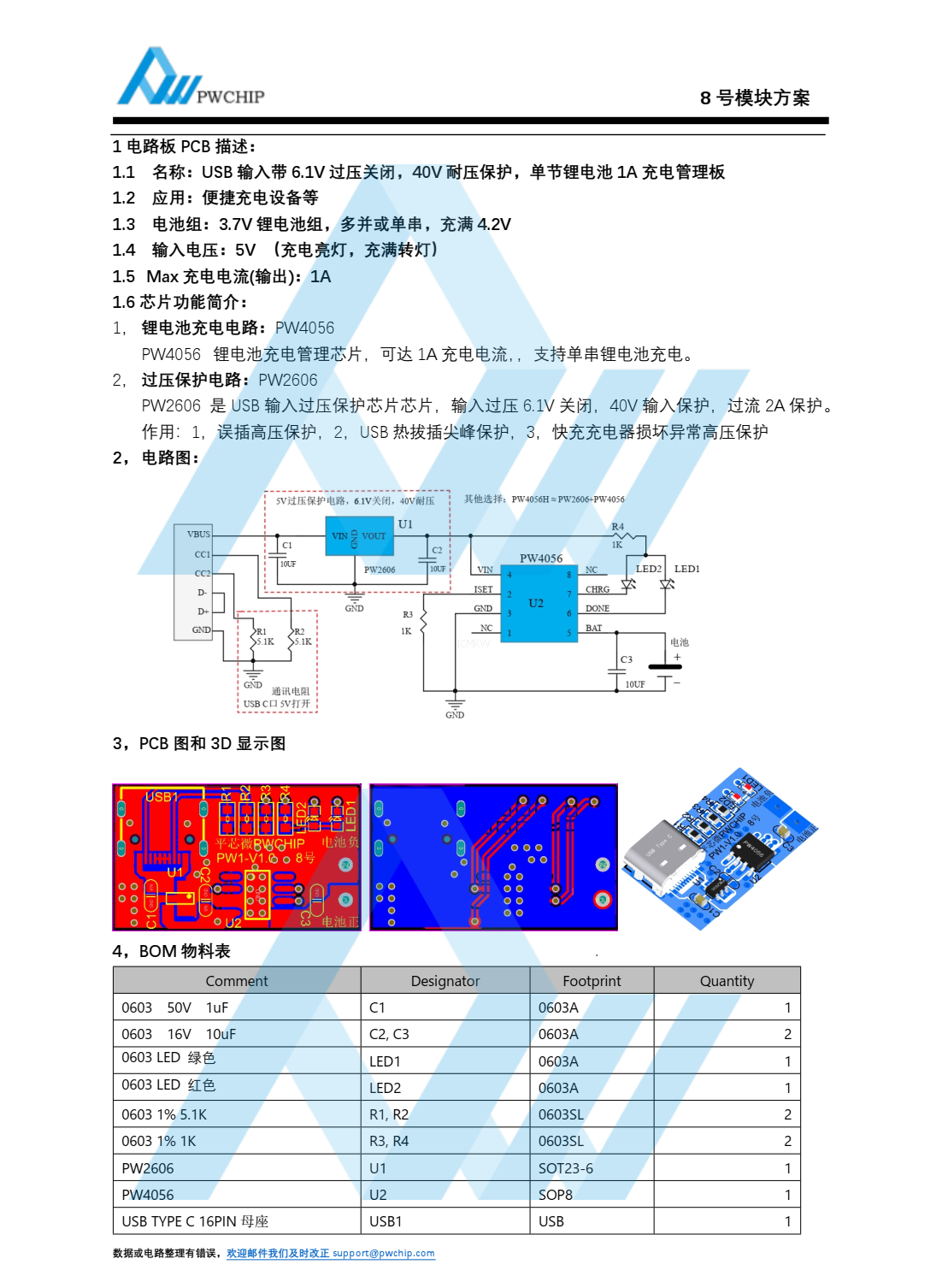

摘要：1 电路板 PCB 描述：1.1 名称： USB 输入带 6.1V 过压关闭， 40V 耐压保护，单节锂电池 1A 充电管理板1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V1.4 输入电压： 5V （充电亮灯，充满转灯）1.5 Max 充电电流(输出)： 1A1.6 芯片功能简介：1，锂电池充电电路： PW4056PW4056 锂电池充电管理芯片，可达 1A 充电电流，，支持单串锂电池充电。2，过压保护电路： PW2606PW2606 是 USB 输入过压保护芯片芯片，输入过压 6.1V 关闭， 40V 输入保护，过流 2A 保护。作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护

158号-36V 耐压的输入过压保护关闭模板， 6.1V，小型芯片款
