锂电池充放电板子 5V1A 充电和放电 5V1A-87号 PW4056HH芯片

2023-05-25 10:08:18

郑先生

原创

772

87号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

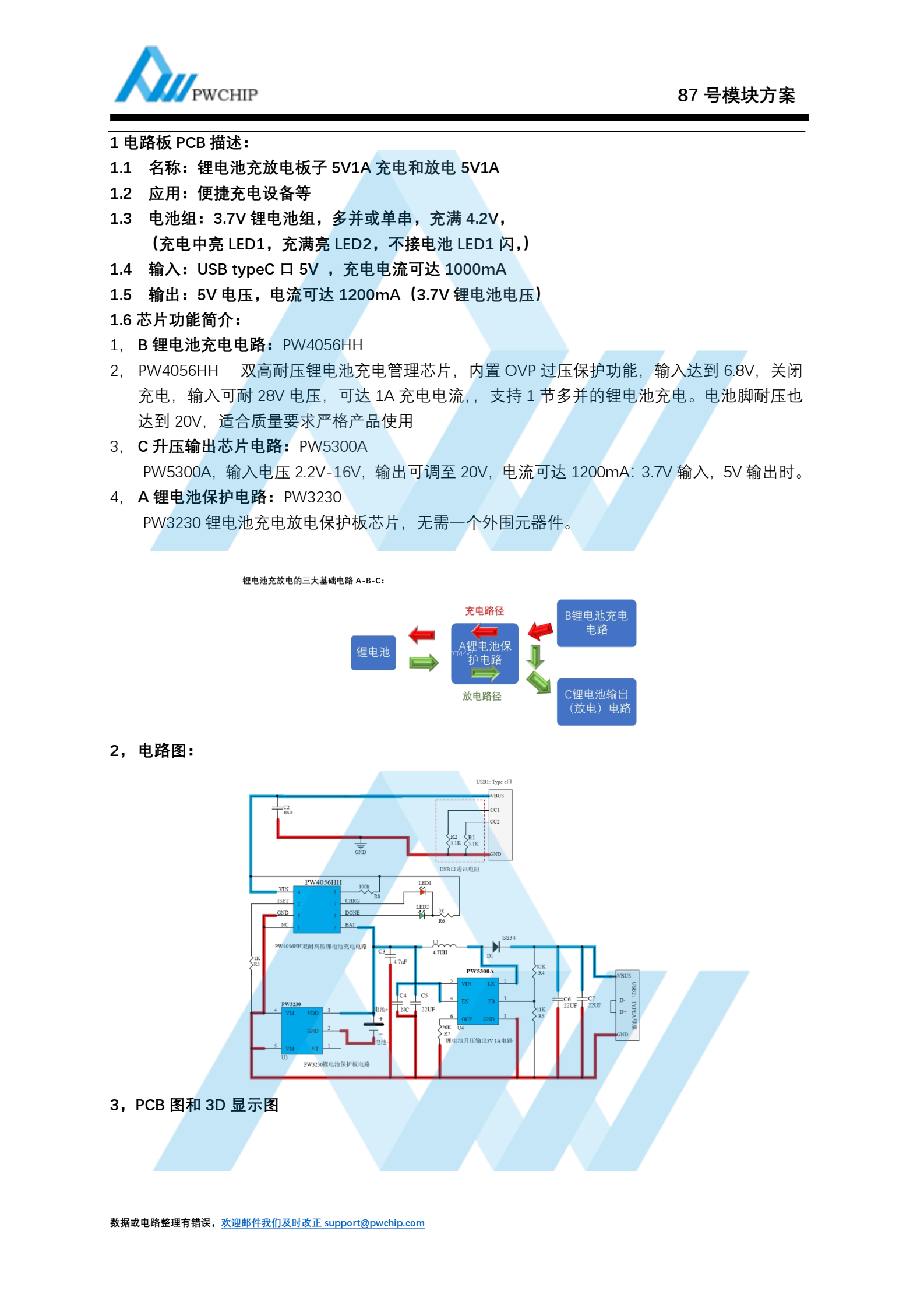

摘要：1 电路板 PCB 描述：1.1 名称：锂电池充放电板子 5V1A 充电和放电 5V1A1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V，（充电中亮 LED1，充满亮 LED2，不接电池 LED1 闪，）1.4 输入： USB typeC 口 5V ，充电电流可达 1000mA1.5 输出： 5V 电压，电流可达 1200mA（3.7V 锂电池电压）1.6 芯片功能简介：1， B 锂电池充电电路： PW4056HH2， PW4056HH 双高耐压锂电池充电管理芯片，内置 OVP 过压保护功能，输入达到 6.8V，关闭充电，输入可耐 28V 电压，可达 1A 充电电流，，支持 1 节多并的锂电池充电。电池脚耐压也达到 20V，适合质量要求严格产品使用3， C 升压输出芯片电路： PW5300APW5300A，输入电压 2.2V-16V，输出可调至 20V，电流可达 1200mA： 3.7V 输入， 5V 输出时。4， A 锂电池保护电路： PW3230PW3230 锂电池充电放电保护板芯片，无需一个外围元器件。

89号-锂电池充放电板子 5V1A 充电和放电 5V1A，输入 6.8V 以上关闭，双高耐压
 95号-锂电池充放电板子 5V1A 充电，集成 OVP 和升压放电 5V2.4A
