两节串联锂电池充放电板,5V2A 放电， 12V-24V 输入降压充电-105号

2023-05-25 13:18:01

郑先生

原创

402

105号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

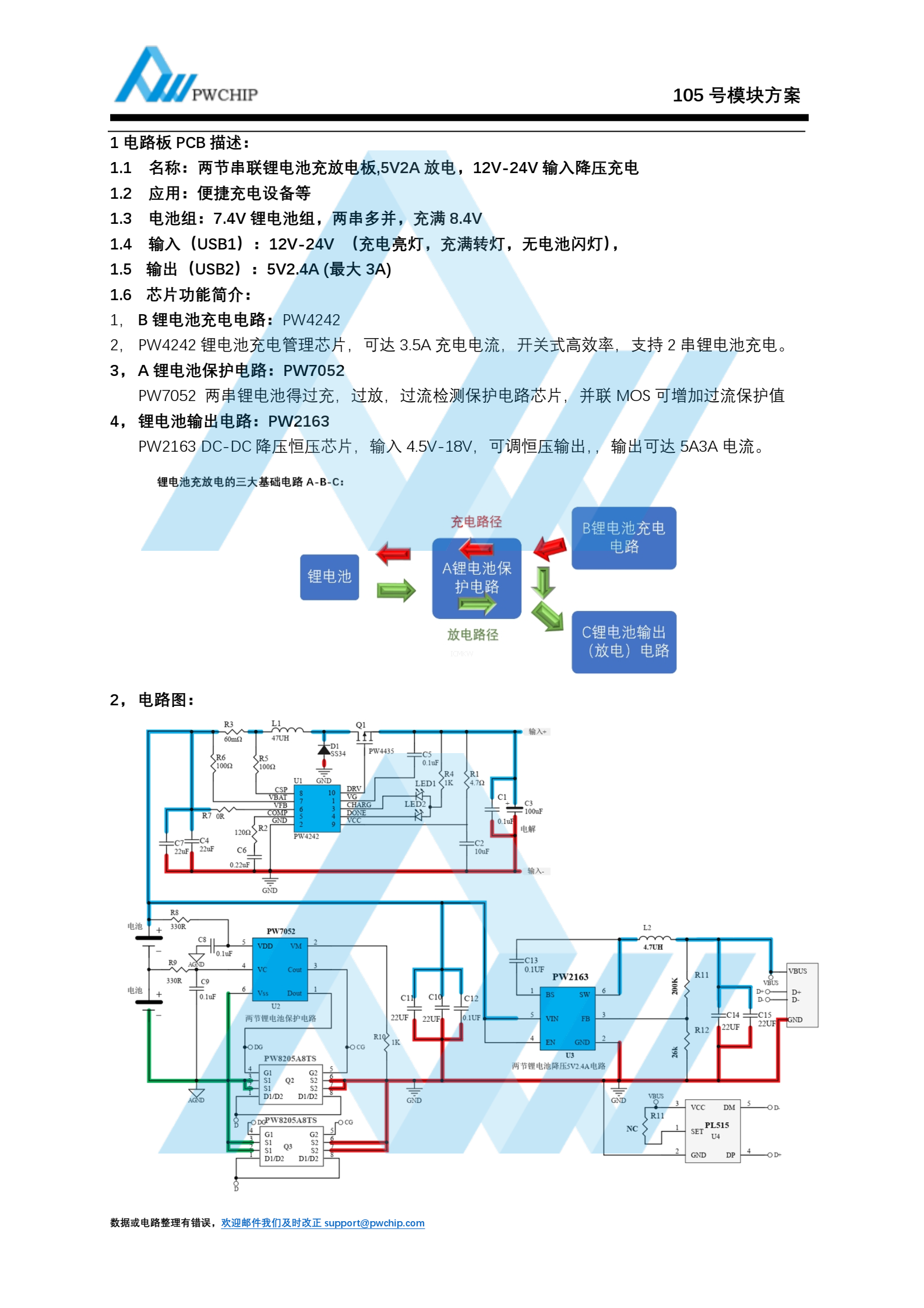

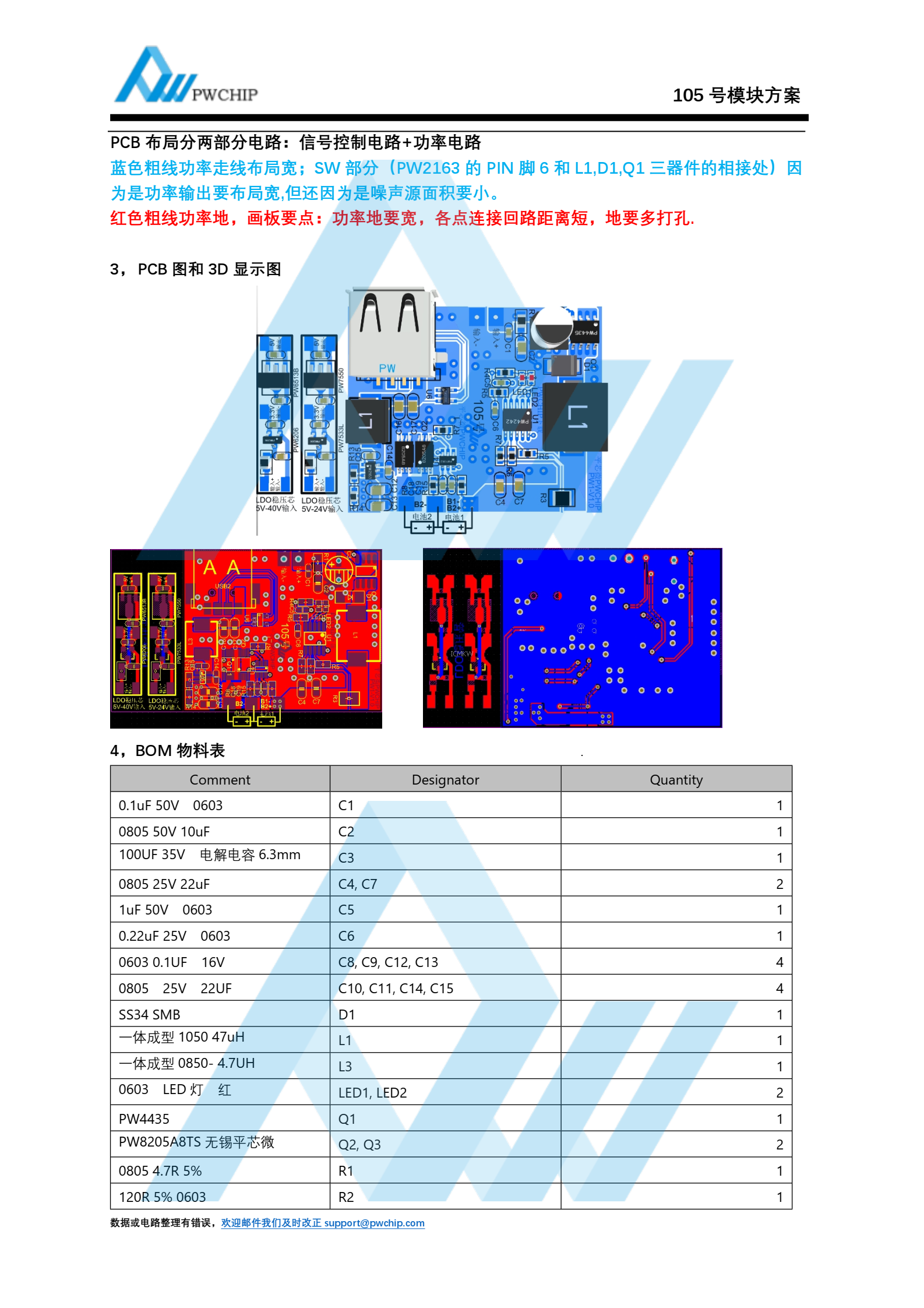

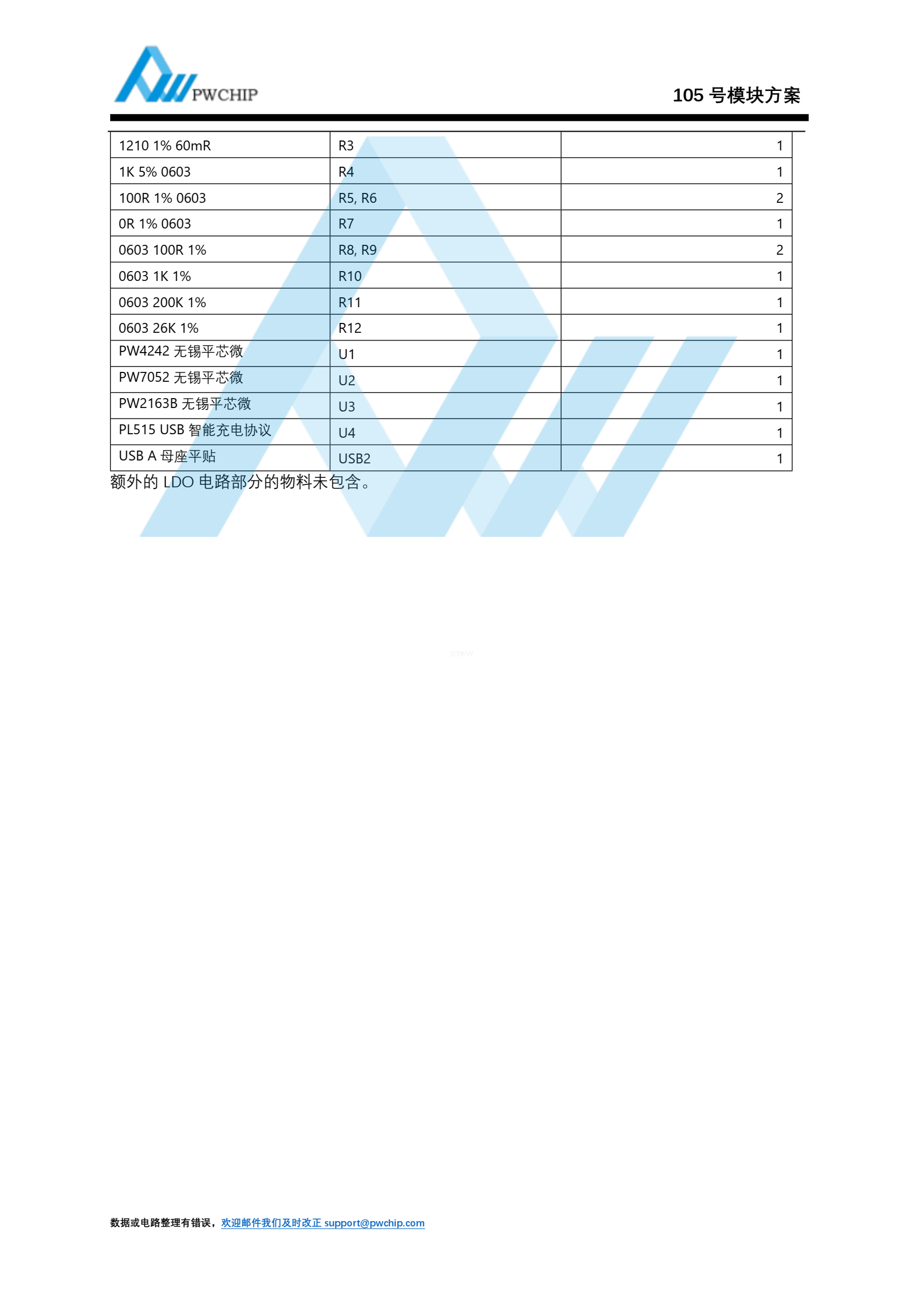

摘要：1 电路板 PCB 描述：1.1 名称：两节串联锂电池充放电板,5V2A 放电， 12V-24V 输入降压充电1.2 应用：便捷充电设备等1.3 电池组： 7.4V 锂电池组，两串多并，充满 8.4V1.4 输入（USB1）： 12V-24V （充电亮灯，充满转灯，无电池闪灯），1.5 输出（USB2）： 5V2.4A (最大 3A)1.6 芯片功能简介：1， B 锂电池充电电路： PW42422， PW4242 锂电池充电管理芯片，可达 3.5A 充电电流，开关式高效率，支持 2 串锂电池充电。3， A 锂电池保护电路： PW7052PW7052 两串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值4，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出，，输出可达 5A3A 电流。
