三节串联锂电池充放电板，5V-9V 2A快充PD/QC输入和输出5V 2.4A-111号

2023-05-25 13:56:53

郑先生

原创

394

111号带均衡密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 18 积分)

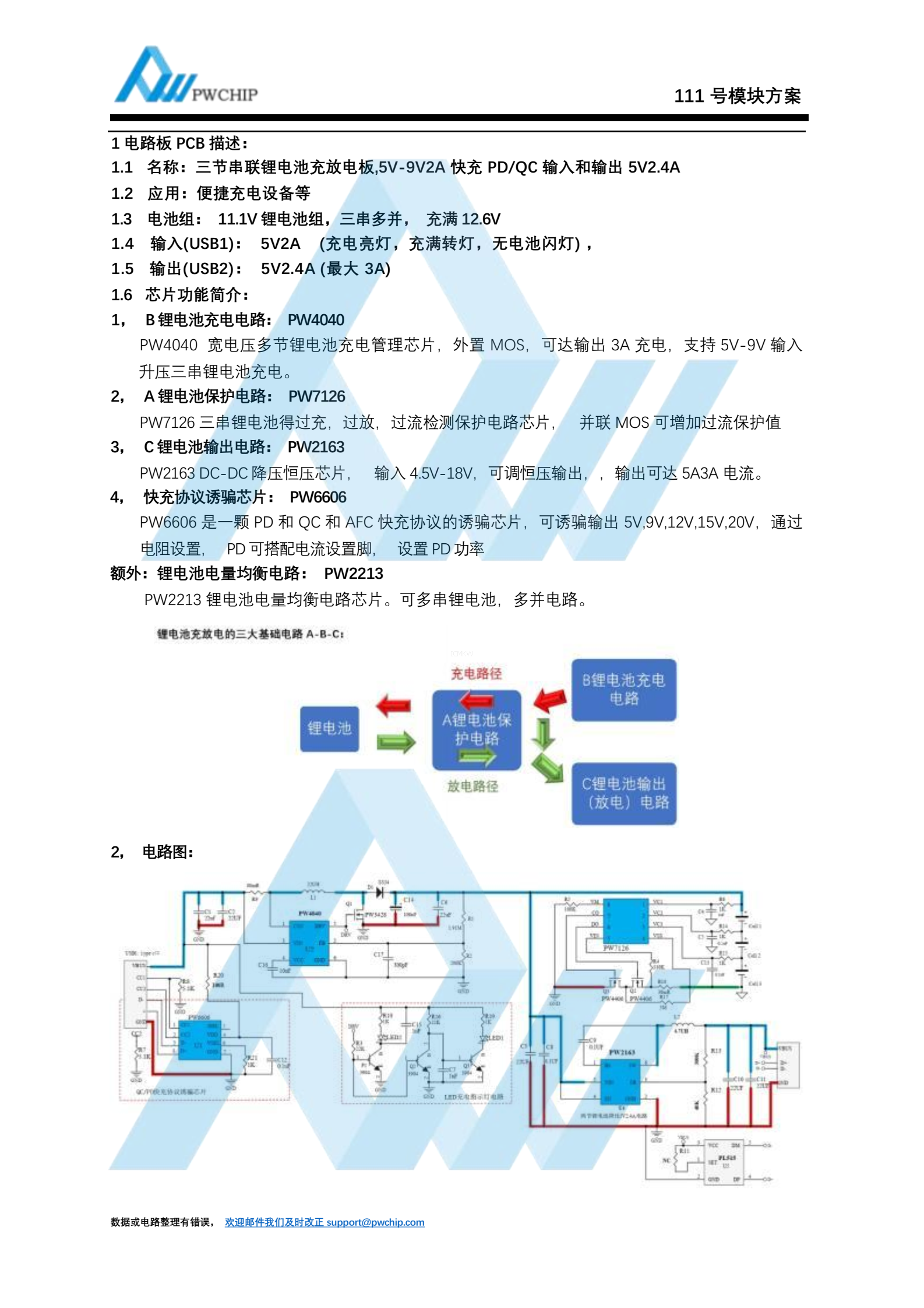

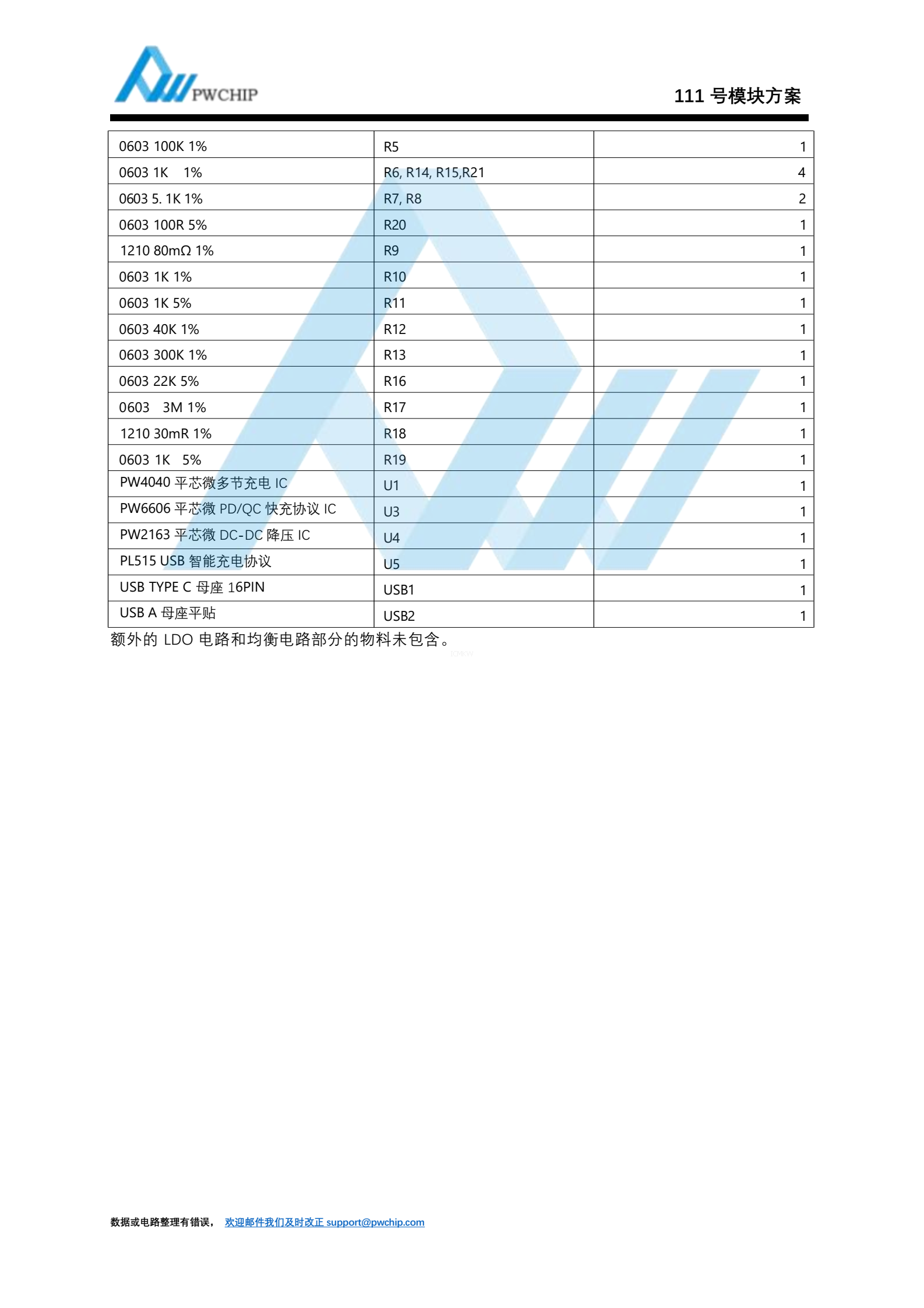

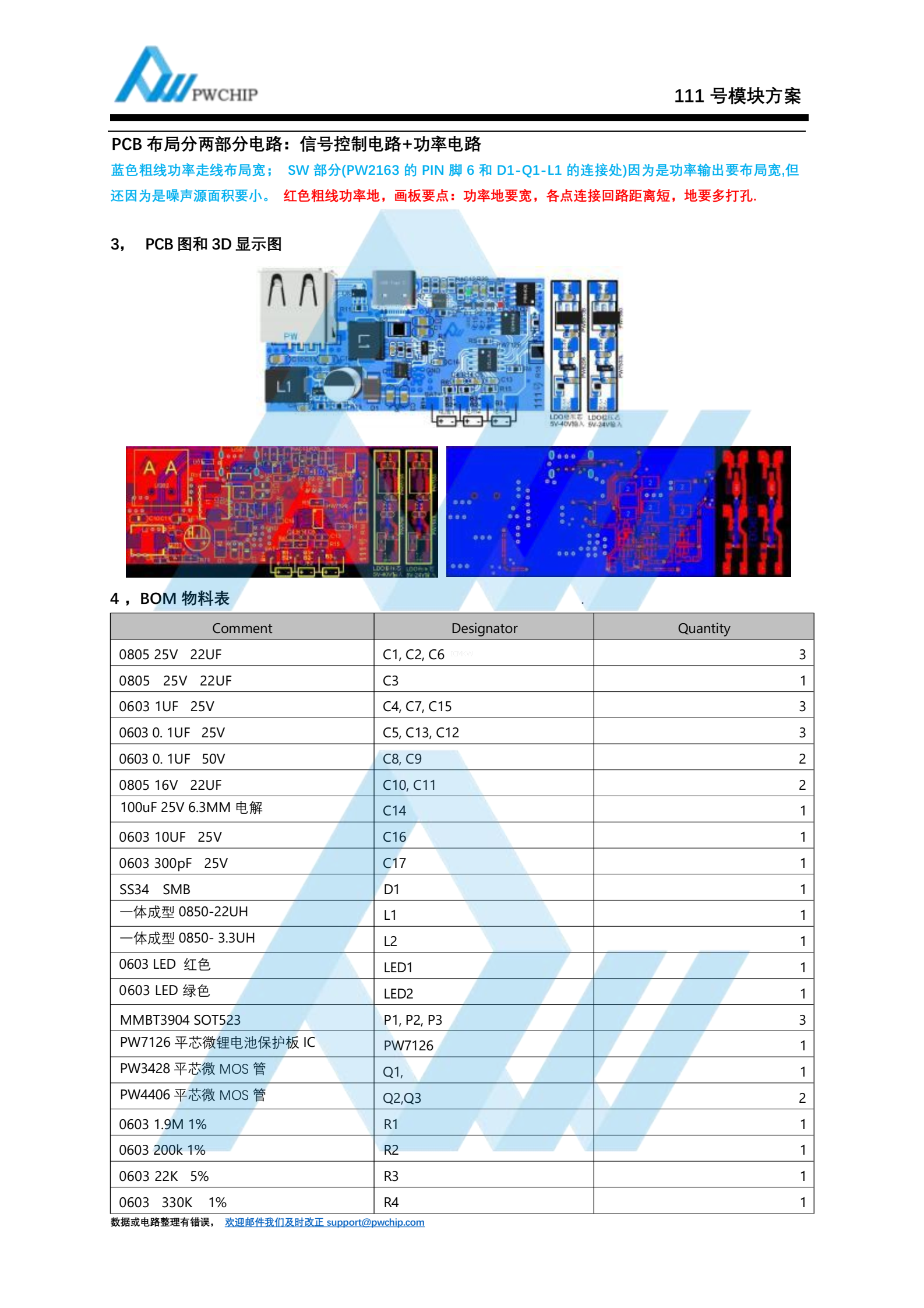

摘要：1 电路板 PCB 描述：1.1 名称：三节串联锂电池充放电板,5V-9V2A 快充 PD/QC 输入和输出 5V2.4A1.2 应用：便捷充电设备等1.3 电池组： 11.1V 锂电池组，三串多并，充满 12.6V1.4 输入(USB1)： 5V2A (充电亮灯，充满转灯，无电池闪灯) ，1.5 输出(USB2)： 5V 2.4A (最大3A)1.6 芯片功能简介：1， B 锂电池充电电路： PW4040PW4040 宽电压多节锂电池充电管理芯片，外置 MOS，可达输出3A充电，支持5V-9V输入升压三串锂电池充电。2， A 锂电池保护电路： PW7126PW7126 三串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值3， C锂电池输出电路：PW2163PW2163 DC-DC降压恒压芯片，输入4.5V-18V，可调恒压输出，输出可达5A 3A电流。4，快充协议诱骗芯片： PW6606PW6606是一颗 PD和QC和AFC快充协议的诱骗芯片，可诱骗输出 5V,9V,12V,15V,20V，通过电阻设置， PD可搭配电流设置脚，设置PD功率额外：锂电池电量均衡电路： PW2213PW2213锂电池电量均衡电路芯片。可多串锂电池，多并电路。
