四节串联锂电池充放电板,5V-9V2A 快充 QC 和 PD 输入和输出 5V2.4A-116号

2023-05-25 14:29:37

郑先生

原创

465

116号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 18 积分)

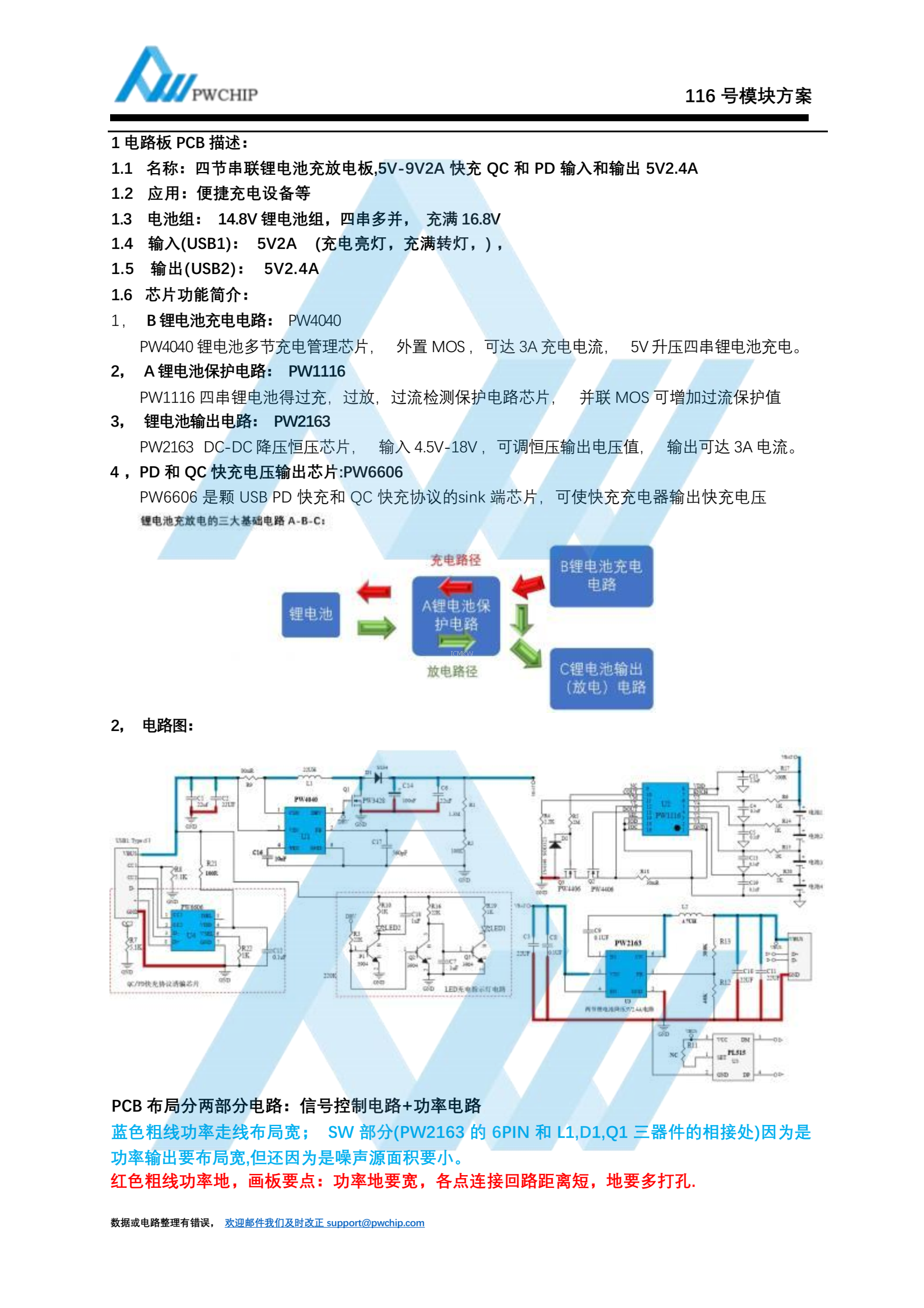

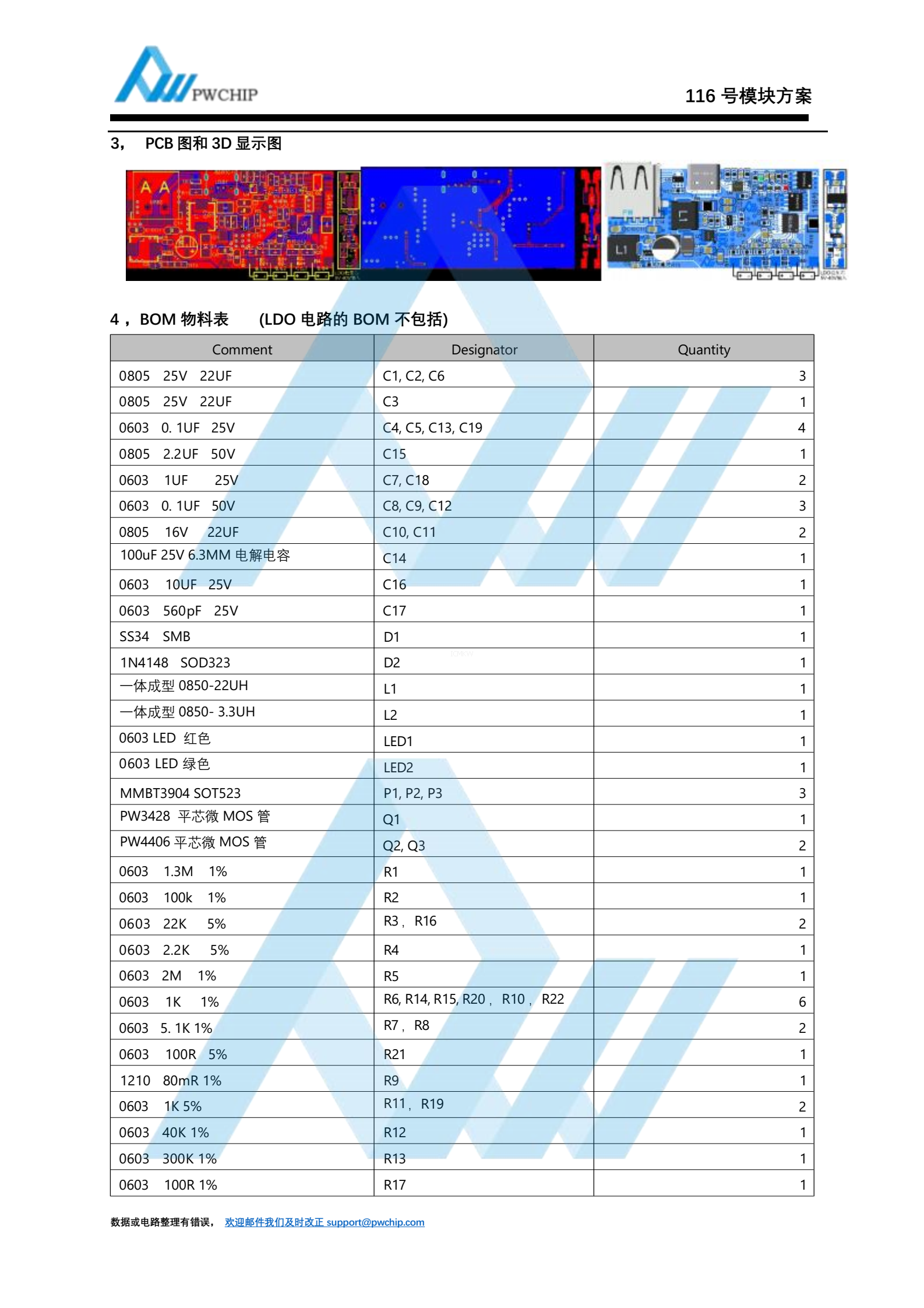

摘要：1 电路板 PCB 描述：1.1 名称：四节串联锂电池充放电板,5V-9V2A 快充 QC 和 PD 输入和输出 5V2.4A1.2 应用：便捷充电设备等1.3 电池组： 14.8V 锂电池组，四串多并，充满 16.8V1.4 输入(USB1)： 5V2A (充电亮灯，充满转灯， ) ，1.5 输出(USB2)： 5V2.4A1.6 芯片功能简介：1， B锂电池充电电路： PW4040PW4040 锂电池多节充电管理芯片，外置 MOS ，可达 3A 充电电流， 5V 升压四串锂电池充电。2， A 锂电池保护电路： PW1116PW1116 四串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值3，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V ，可调恒压输出电压值，输出可达 3A 电流。4 ， PD 和 QC 快充电压输出芯片:PW6606PW6606 是颗 USB PD 快充和 QC 快充协议的sink 端芯片，可使快充充电器输出快充电压
