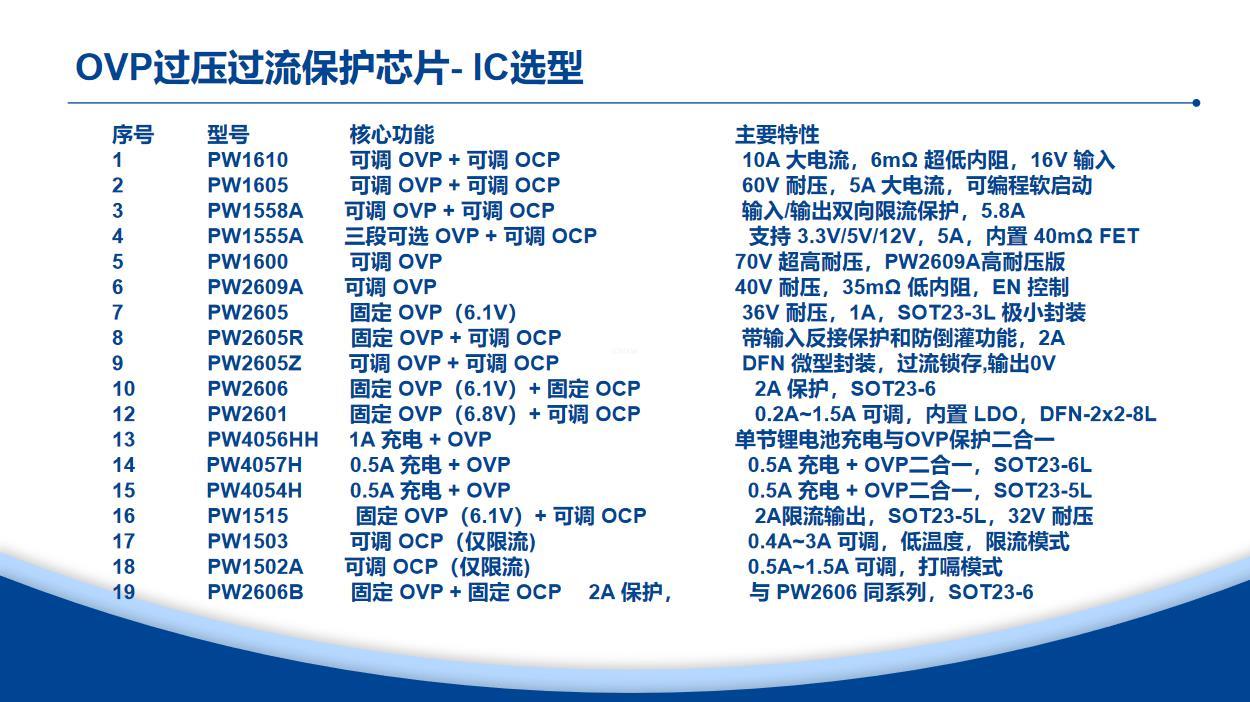

OVP过压过流保护芯片，70V 10A选型 - 芯片测试 - 芯片模块网

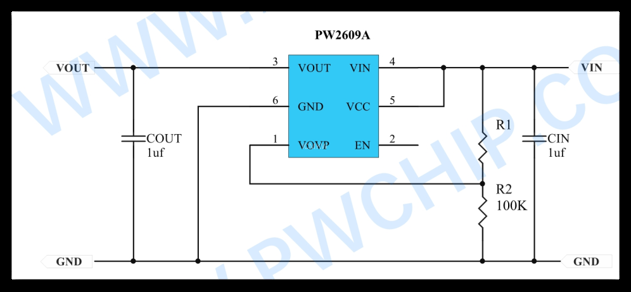

PW2609A — 明星标准40V耐压OVP芯片（3A）

PW2609A是平芯微OVP产品线中的明星型号，常用于USB端口的输入过压保护。OVP阈值可通过FB脚配置——悬空时默认6.1V，通过外部电阻可设置为其他保护电压。EN引脚控制
核心参数
输入电压范围3V ~ 40V
OVP阈值可调（3V~24V） / 默认6.1V
无OCP /（仅OVP）
输出电流 ≦3A（持续），瞬间≦5A
内阻0.035Ω
封装SOT23-6L

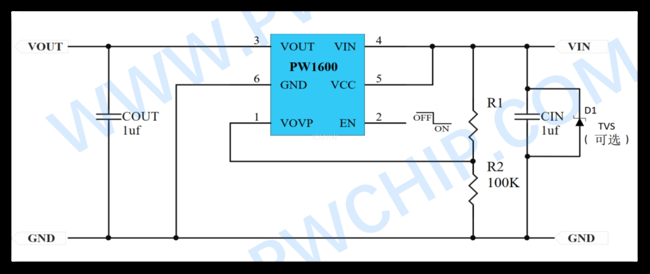

PW1600 —— 70V高耐压OVP芯片（2.5A）

PW1600是一款70V超高耐压的可调过压保护芯片，支持3V-60V宽输入电压工作范围，OVP阈值可外部电阻编程设定，具有超快的过压保护响应速度（百纳秒级），能够有效确保后级电路安全
核心参数
输入电压范围3V ~ 70V
OVP阈值可调（4V~55V设定）
无OCP
输出电流 ~2.5A
内阻0.08Ω
封装SOT23-6L

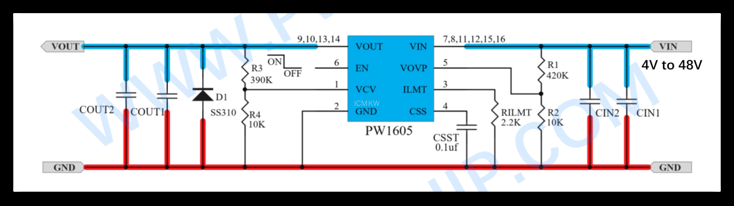

PW1605 —— 60V高压可调OVP/OCP芯片（5A）

PW1605是一款60V耐压的大电流可调过压限流芯片，OVP和OCP均可外部调节。集成了超低导通阻抗的N沟道FET，并具备可编程软启动功能，可有效控制启动期间的输出电压爬升速率，降低启动冲击
核心参数
输入电压范围4V ~ 60V
OVP阈值可调（4V~48V设定）
OCP可调电流1~5A
带可调输出电压钳位功能
内阻0.04Ω
封装QFN16

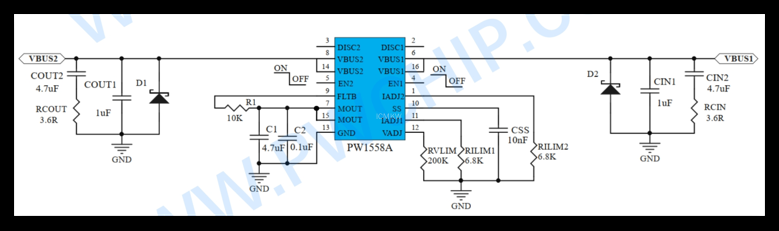

PW1558A —— 28V双向过压过流保护芯片（6A）

PW1558A是一款支持输入/输出双向限流过压保护的先进负载开关，内置24mΩ超低RDS(ON)电源开关，提供过载、短路、输入电压浪涌、过冲电流、过热等综合保护功能。双向保护特性使其在需要电源路径管理的系统中具有独特优势。
核心参数
输入电压范围3V ~ 24V
OVP阈值可调（5V~24V设定）
OCP可调1A ~5.8A
内阻0.024Ω
封装QFN16
