36V 转 5V / 3.3V 电源方案选型指南

。将 36V 降至 5V 或 3.3V 为后端 MCU、传感器、通信模块供电时，设计人员面临以下核心挑战：

1.  输入输出压差大：36V 到 3.3V 的压差高达 32.7V，若采用线性方案，压损几乎全部转化为热损耗。

2.  输入尖峰与浪涌：36V 系统在热插拔、电机启停、感性负载切换时，母线电压尖峰可达 45V ~ 55V，要求芯片具备充足的耐压裕量。

3.  效率与散热： 大压差工况下，效率直接决定系统温升和长期可靠性。36V 系统虽比 48V 压力稍小，但每 1% 的效率提升仍能降低数瓦热耗散。

4.  静态功耗敏感：电池备份或远程监控场景要求芯片具备超低静态电流。

因此，36V 降压方案通常遵循

1 ， "DC-DC 主降压 + LDO 后级稳压"

的架构：先用 DC-DC 将 36V 降至中间电压（如 5V），再用 LDO 得到低噪声的 3.3V；或对功耗不敏感的节点直接用 DC-DC 输出 5V/3.3V。

2 ， "DC-DC 主降压  "

3 ， " LDO 稳压 "

三种方式： 3 是 LDO 线性降压稳压， 输入输出压差大：36V 到 3.3V 的压差高达32.7V ，压差乘以电流 =损耗功率，损耗功率几乎全部转化为热损耗。所以LDO稳压比较适合15mA以下应用； 1 "DC-DC 主降压  + LDO 后级稳压 "是 3 ， " LDO 稳压 " 的补充，因为压差大问题，所以采用 DC-DC 降压芯片降压到 5V （ 3.3V 输出）或者 7V （ 5V 输出），那么 LDO 也就可以输出到 100mA ，或者 200mA ， 同时为了安全起见，也是推荐 LDO 选择高耐压产品，如耐压 40V 的 PW7530 ， PW7550 等，这个成本比较高，针对与对纹波要求高的中小电流供电应用； 2 就不用多说了

二、芯片概览

本指南涵盖平芯微（PW）系列的一颗高压 LDO 和三颗高压 DC-DC 降压芯片，覆盖从 100mA 到 3A 的负载电流范围。

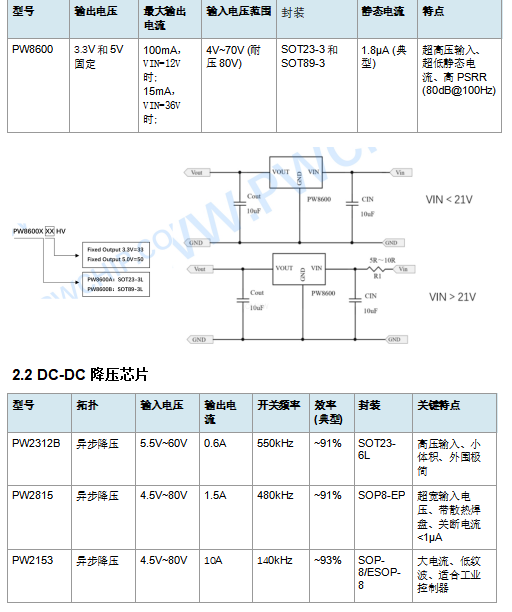

2.1 LDO 线性稳压器

三、关键参数对比与选型逻辑

3.1 按输出电流选型

3.2 按应用场景选型

场景 A：传感器/小信号模块（< 300mA）

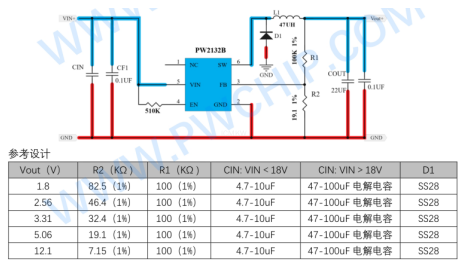

方案：PW2312B（36V→5V 或 36V→3.3V）

优势：BOM 极简（电感、输入输出电容、分压电阻、肖特基二极管），SOT23-6L 占板面积极小。36V 下 60V 耐压裕量充足，无需过度追求 80V 耐压芯片。

场景 B：工业 PLC / 控制器（0.5A ~ 1.5A）

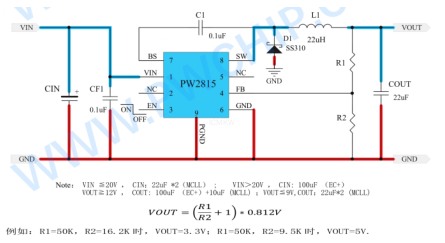

方案：PW2815 输出 5V，后端级联 PW8600 输出 3.3V

优势：PW2815 耐压 80V，为 36V 母线尖峰提供极大裕量；PW8600 静态电流仅 1.8μA，为 MCU 和 ADC 提供超低噪声的 3.3V 电源，PSRR 达 80dB。

场景 C：通信网关 / 太阳能设备（1A ~ 10 A）
