PW7120+PW80N03*4两串锂电池充放电保护板方案，持续15A，过流保护30A，带均衡电路

概述

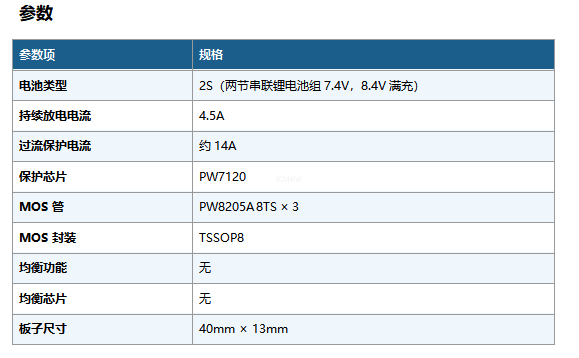

本保护板采用平芯微自研PW7120保护芯片，搭配PW8205A8TS × 3 MOS管，为2S（两节串联锂电池 组 7.4V ，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流4.5A，过流保护阈值约14A。

主控芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

方案特点

● 3颗PW8205A8TS 并联，提供高达14A过流保护能力

● TSSOP8封装MOS管，散热性能优秀

● 持续放电电流4.5A，适合中等功率负载

● 电路简洁，仅需8颗元器件，降低生产成本

● 板子尺寸紧凑：40mm × 13mm

典型应用场景

电动工具、LED灯具、蓝牙音箱、小型电机驱动、便携式产品

接线说明

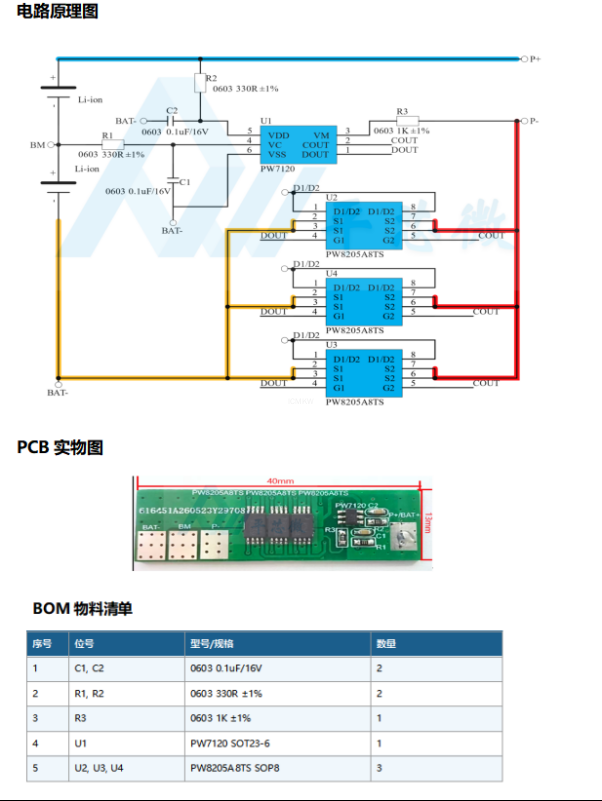

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

资料 与技术支持

可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们 （ support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
