36V降压5V/3.3V芯片：PW2312B SOT23-6小封装90%效率DC-DC方案
- 2026-07-07 14:03:00
- ICMKW 原创
- 11
36V 稳压芯片选型方案
PW8600 （ 80V LDO ） | PW2815 （ 80V/1.5A DC-DC ） | PW2312B （ 60V/0.6A DC-DC ）
LDO 线性稳压 + DC-DC 开关降压 完整解决方案
一、36V 稳压应用背景
36V 直流电源在电动工具、电动自行车控制器、太阳能系统、工业自动化、 LED 照明驱动、安防监控等场景中广泛应用。常见的 36V 电源场景包括：
• 10 节串联锂电池组（ 42V 满电 /30V 截止） —— 电动工具、电动自行车
• 36V DC 母线 —— 工业 PLC 、变频器、伺服系统
• 36V LED 灯带控制器 —— 智能照明、景观灯
• 36V 太阳能电池板输出 —— 光伏逆变器、充电控制器
• 24V~36V POE 供电 —— 监控摄像头、无线 AP

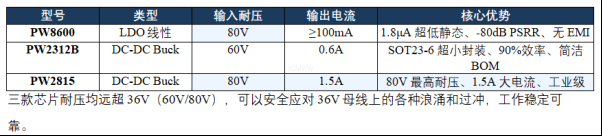

要将36V 母线稳定降压至 MCU 、传感器、通信模块所需的 3.3V/5V/12V 等电压，需要耐压超过 36V 且具备充分裕量的稳压芯片。平芯微半导体提供三款覆盖 36V 输入应用的稳压方案：
二、PW8600 —— 80V 高耐压超低功耗 LDO 稳压器

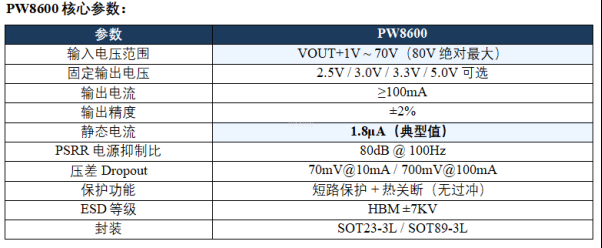

PW8600 是一款专为宽电压输入、低功耗场景设计的高精度 LDO 线性稳压器。 其最大耐压80V ，是 36V 输入场景下安全裕量最大的方案（超过 2 倍）。 静态电流仅1.8μA ，是电池供电设备延长待机寿命的理想选择。

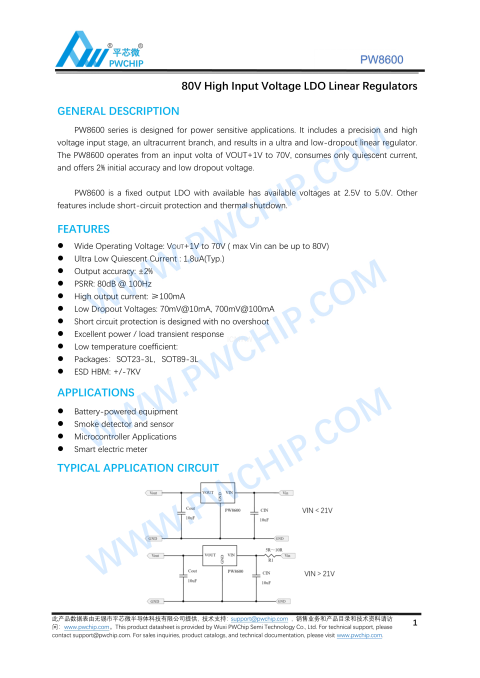

图1 ： PW8600 规格书首页（含 36V 输入应用电路）
36V 输入设计要点：
根据规格书应用电路图，当VIN>21V 时，需在 VIN 与 IC 的 VIN 引脚之间串联电阻 R1 （ 5Ω~10Ω ），分担部分压降和功耗，减小芯片本体发热。
• 36V→5V/100mA 应用：芯片压差 =36-5=31V ，功耗 P=31×0.1=3.1W ，必须加串联电阻分担压降
• 推荐方案：串联 R1=100Ω/1W ，分担 100Ω×0.1A=10V 压降， IC 实际输入变为 26V ，芯片功耗降至 2.1W
• 36V→5V/10mA 小电流应用：功耗仅 P=31×0.01=0.31W ，可直接使用无需串联电阻
• CIN=COUT=10μF 陶瓷电容（耐压 ≥50V ）
最佳适用场景：
36V 输入、输出电流 ≤50mA 的小功率应用：烟雾探测器、智能电表、 MCU 待机电源、传感器供电、电池供电设备的低功耗副电源。

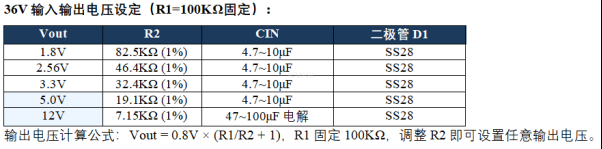

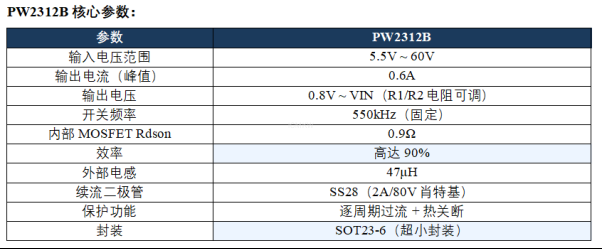

三、PW2312B —— 60V/0.6A SOT23-6 小体积降 DC-DC
PW2312B 是内置功率 MOSFET 的单片式陋压型开关模式转换器。 60V 最大输入电压可轻松覆盖 36V 应用， 0.6A 输出电流满足中等负载需求。SOT23-6 封装仅占用极小 PCB 面积，特别适合空间受限的小型设备。

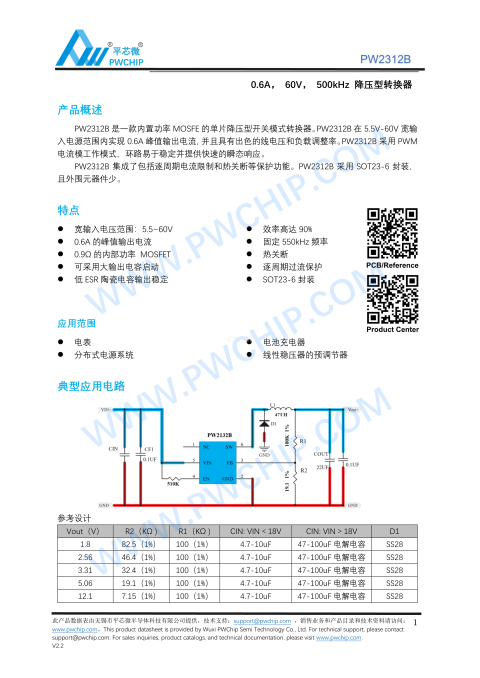

图2 ： PW2312B 规格书首页（含典型电路和输出电压对照表）
最佳适用场景：
36V 输入、输出电流 100~600mA 的中等负载：电表、分布式电源、电池充电器、 LDO 前级预调节、小型电机控制板。

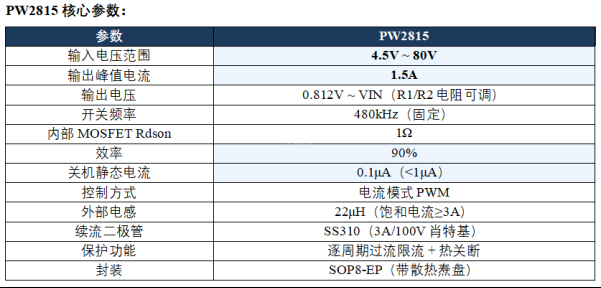

四、PW2815 —— 80V/1.5A 工业级大电流 DC-DC 降压
PW2815 是平芯微 36V 稳压方案中输出能力最强的型号。80V 最大输入电压远超 36V 母线的任何浮涌、浪涌， 1.5A 峰值电流满足大功率负载需求。电流模式 PWM 控制，环路稳定，动态响应快。 SOP8-EP 封装带底部散热焘盘，大电流下散热优异。

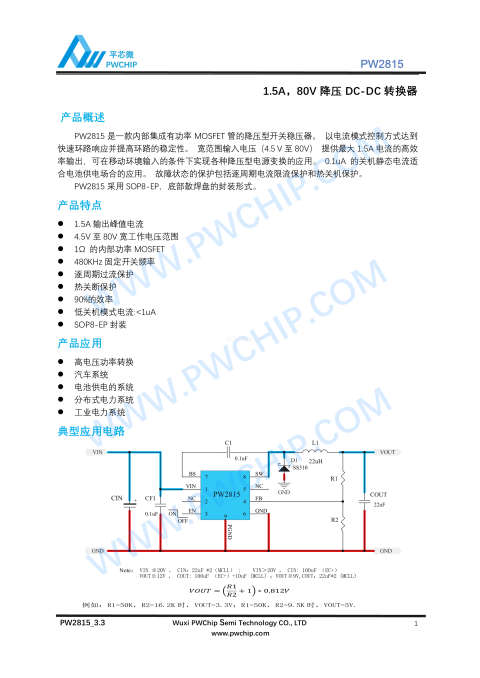

图3 ： PW2815 规格书首页（含典型应用电路和 BOM 说明）

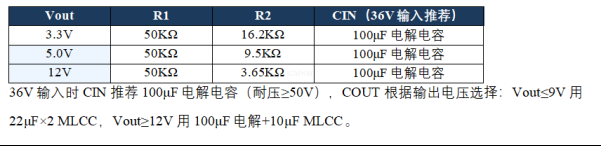

36V 输入输出电压设定：
输出电压计算公式：Vout = 0.812V × (R1/R2 + 1)
最佳适用场景：
36V 输入、输出电流 500mA~1.5A 的大功率负载：工业控制板主电源、汽车电子、电动工具控制器、分布式电力系统、 LED 驱动电源。

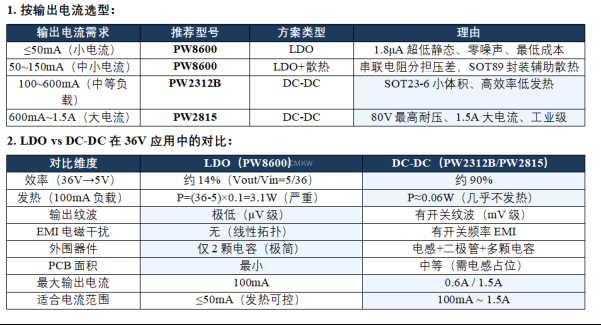

五、36V 稳压芯片快速选型
3. 组合方案推荐：
对于同时需要5V 大电流和 3.3V 低噪声的场景，推荐采用级联方案：
36V → PW2815/PW2312B 降压至 5V （大电流主电源，高效率） → PW8600 稳压至 3.3V （ MCU 电源，低纹波）
这样既保证了主电源的高效率，又为模拟电路/MCU 提供了低纹波优质电源。
六、36V 稳压典型应用场景
1. 电动工具 / 电动自行车
10 节锂电池组（ 36V 标称 /42V 满电）需要将 36V 降压为控制板 MCU 、 5V 显示屏、传感器供电。 PW2815 皀 1.5A 大电流可同时驱动 MCU+ 显示 + 传感器多路负载， 80V 耐压可承受电池充电状态下的电压超调。
2. 工业控制 PLC/ 变频器
36V DC 母线供电的工业设备， PW2312B 以 SOT23-6 小封装为控制板上的 MCU 、通信模块提供 3.3V/5V 电源。如需更大电流（驱动继电器 / 电磁阀），则选用 PW2815 。
3. LED 照明控制器
36V LED 灯带的智能控制器需要小电流 3.3V 为 WiFi/BLE 模块和 MCU 供电。 PW8600 的 1.8μA 静态电流确保灯带关闭时控制器待机功耗极低。
4. 太阳能 / 光伏系统
太阳能电池板输出电压在白天30~40V 波动，需要宽输入稳压芯片。 PW8600/PW2815 的 70V/80V 耐压可安全应对开路电压峰值，为充电控制器或逆变器 MCU 提供稳定供电。
5. 安防监控 POE 供电
36V POE 供电的摄像头需将 36V 降压至 5V/12V 为 SoC 和 ISP 供电。 PW2312B 的 SOT23-6 小封装适合小型摄像头模组内部空间， 0.6A 输出满足大部分监控设备需求。
6. 汽车电子（ 24V 商用车）
24V 商用车电气系统实际电压在 18V~36V 波动，冷启动可达 50V+ 。 PW2815 的 80V 耐压和 PW8600 的 80V 耐压提供充足安全裕量。
七、36V 输入设计注意事项
1. 输入电容耐压选择
36V 应用中输入电容额定电压必须 ≥50V （降额使用）。切勿使用 50V 耐压电容工作在 36V （裕量不足），推荐 63V 或 0V 耐压电容。
2. LDO 散热设计（ PW8600 ）
36V 输入时 LDO 压差大，必须控制负载电流或加串联电阻分担功耗：
• P = (Vin - Vout) × Iout ， 36V→5V/50mA 时功耗 =1.55W
• SOT89-3L 封装热阻级 120℃/W ，升温 ≈1.55×120=186℃ （超标！）
• 解决方案：串联 100Ω/1W 电阻，分担 100Ω×50mA=5V 压降， IC 实际压差 =31-5=26V ，功耗降至 26×0.05=1.3W （仍需加大铜箔散热）
• 更优方案：将 36V 应用只给 ≤20mA 的负载使用 LDO ，更大电流应选 DC-DC
3. DC-DC 电感选型
• PW2312B ： 47μH 电感，饱和电流 ≥1.5A （建议 2A 裕量）
• PW2815 ： 22μH 电感，饱和电流 ≥3A （建议 4A 裕量）
• 电感类型推荐屏蔽功率电感，减小 EMI 辐射
4. 续流二极管耐压
36V 输入时续流二极管必须选用耐压 ≥60V 的肖特基二极管：
• PW2312B ： SS28 （ 2A/80V ）或 SS34 （ 3A/40V ）
• PW2815 ： SS310 （ 3A/100V ）
5. 输入浪涌防护
36V 母线常伴有开关浮涌、感性负载反冲等电压尖峰。建议：
• 输入端并联 TVS 管（ 43V 钳位 /600W ）
• 输入电解电容（ 100μF/63V ）并联陶瓷电容（ 10μF/50V ）
• 电池供电场景可增加输入防反接二极管
6. EN 使能控制
PW2815 带有 EN 引脚，当系统待机时拉低 EN 可将静态电流降至 0.1μA ，极大延长电池供电寿命。配合 PW8600 的 1.8μA 待机电流，整个系统待机功耗可控制在微安级。
