一、4056 充电芯片简介

4056 是一款经典的单节锂离子 / 锂聚合物电池线性充电管理 IC ，采用恒定电流 / 恒定电压（ CC/CV ）充电方式，是充电宝、蓝牙耳机、 MP3/MP4 、 GPS 、智能穿戴等便携式电子产品中最广泛使用的充电 IC 之一。

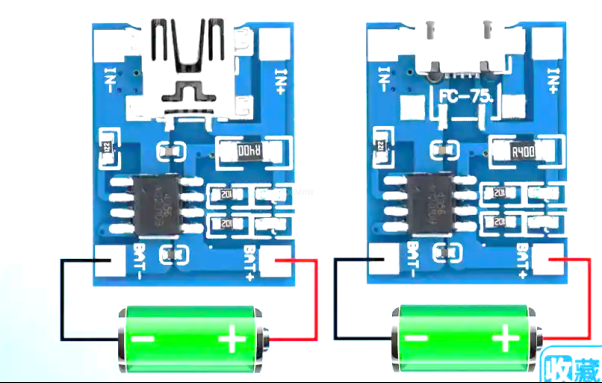

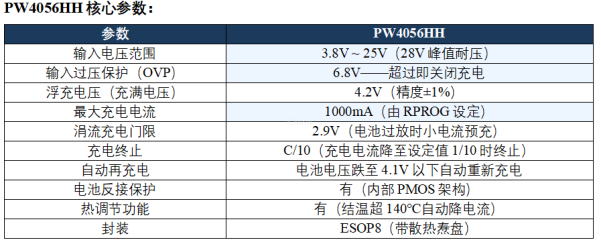

PW4056HH 是平芯微半导体推出的 4056 增强型，在保持经典 4056 全部功能的基础上，增加了多项安全保护功能：

• 28V 峰值输入耐压（普通 4056 仅 6~7V ） —— 防止异常高压损坏电路

• 6.8V 输入过压保护（ OVP ） —— 超覄 6.8V 自动关闭充电

• 电池反接保护 —— 防止电池正负极接反损坏芯片

• 电池端耐压 20V—— 防止 BAT 引脚异常高压

• 热调节功能 —— 芯片温度过高时自动降低充电电流，不会过热

• ESOP8 封装 —— 带底部散热焘盘，散热性能优于普通 SOP8

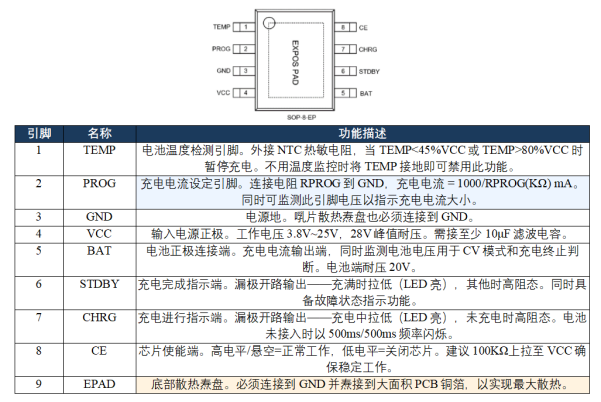

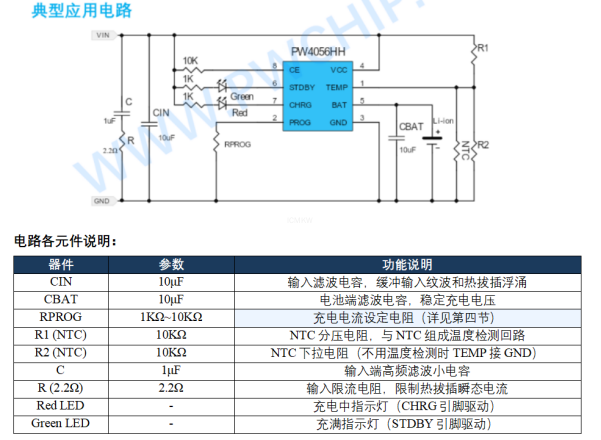

二、4056 典型应用电路图

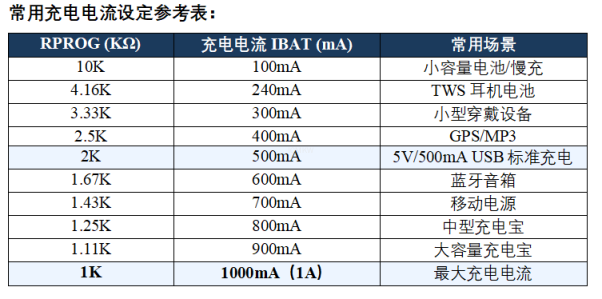

充电电流通过PROG 引脚与 GND 之间的电阻 RPROG 来设定，计算公式：

IBAT (mA) = 1000 / RPROG (KΩ)

换算：RPROG (KΩ) = 1000 / IBAT (mA)

设计注意事项：

2. 充电终止电流 = 设定充电电流 × 1/10 （如 RPROG=2K 设定 500mA ，则终止电流 =50mA ）

3. 最大充电电流取决于芯片散热能力： 1A 充电时芯片功耗 P=(VCC-VBAT)×IBAT=(5-3.7)×1=1.3W ，需良好散热

4. PROG 引脚电压在恒流充电模式下为 1.5V ，可用万用表测量该引脚电压确认充电状态

ESD （静电放电）是 4056 类充电 IC 在实际应用中损坏的主要原因之一。USB 插头热插拔、人体触摸、干燥季节的静电积累等都可能导致数千伏的瞬态高压通过 USB 接口进入 VCC 引脚，损坏芯片。

ESD 防护设计要点：

1. USB 接口 VBUS 引脚并联 TVS 管

在USB 接口的 VBUS 与 GND 之间并联单向 TVS 二极管（如 SMAJ5.0A 或同等型号），钳位电压 5.0V~6.5V ，峰值功率 400W 以上。 TVS 可在纳秒级内将 ESD 尖峰钳位至安全电压。

2 ， 5 脚的 CBAT 电容 10uF 记得加，不加会导致过不了

4. PCB 布局防静电

• USB 接口 GND 引脚应尽量多连接到 PCB 地平面，提供低阻抗放电路径

• TVS 管应尽量靠近 USB 接口放置，缩短放电路径

• CIN 电容紧贴芯片 VCC 引脚，走线短粗

• 避免长走线引入天线效应，特别 VCC 到 IC 的走线应尽量短

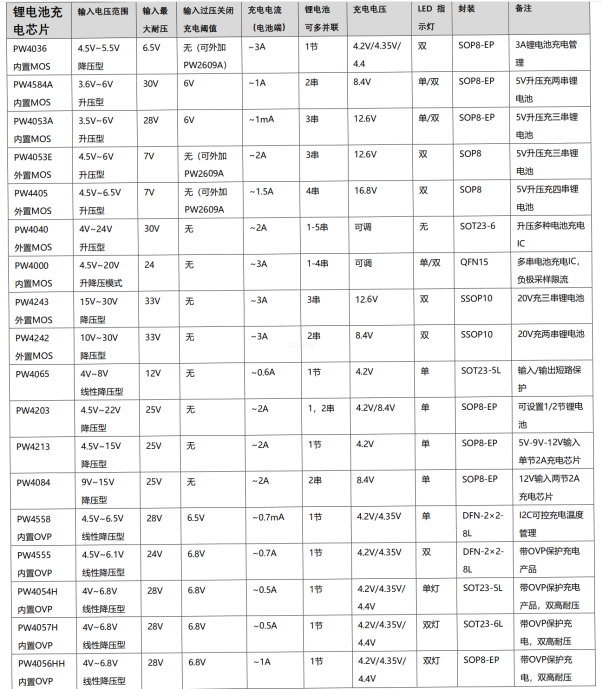

平芯微半导体提供多款4056 类型及升级型单节锂电池充电 IC ，涵盖不同充电电流、耐压、封装需求：

选型建议：

• 最低成本 / 最简单方案： PW4056 （经典型）

• 需要防高压 / 安全要求高： PW4056HH （ 28V 耐压 +OVP+ 反接保护）

• 空间受限 / 小型产品： PW4054 （ SOT23-5 ）

• 需要 2A 大电流快充： PW4058

• 所有型号均支持输出 4.2V/4.35V 充满电压版本（适配不同电池化学体系）
