无电感升压芯片和带电感的IC测试数据，方便对比区别
- 2026-07-17 14:15:00
- ICMKW 原创
- 28
无电感，锂电池升压电荷泵升压电路
内容：
PW4004A ( 锂电池无电感升压输出 5V) ：
1 ，产品概率， 2 典型电路图； 3 测试板图片； 4 电压电流温度测试
PW5410A ( 锂电池无电感升压输出 5V) ：
1 ，产品概率， 2 典型电路图； 3 测试板图片； 4 电压电流温度测试
PW5410B ( 锂电池无电感升降压输出 3.3V) ：
1 ，产品概率， 2 典型电路图； 3 测试板图片； 4 电压电流温度测试
PW5100 ： （ 0.8V-3.3V DC-DC 带电感升压输出 3.3V ）
1 ，产品概率， 2 典型电路图； 3 测试板图片； 4 电压电流温度测试

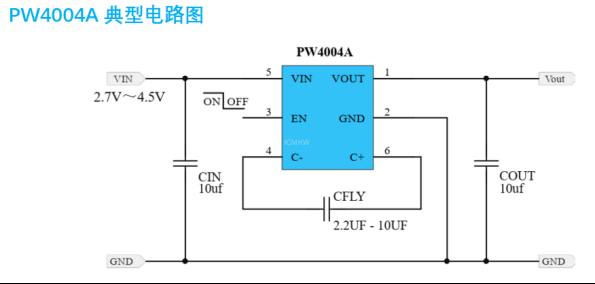

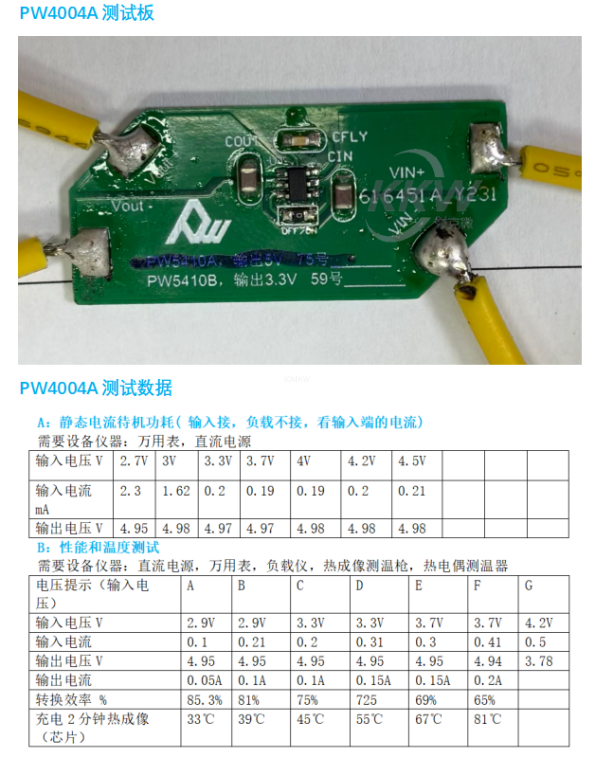

PW4004A产品概述
l 恒定工作频率： 380KHz
l 宽输入电压范围：2.7V～4.5V
l 输出电压恒定： 4.95V (±3.0%)
l 输出电压精度： ±3.0%
l EN脚关断电流： 1uA
l CFLY 电容选择： 贴片陶瓷电容 MCLL（禁用带极性电容器）
无电感，锂电池升压 5 V 电荷泵升压电路

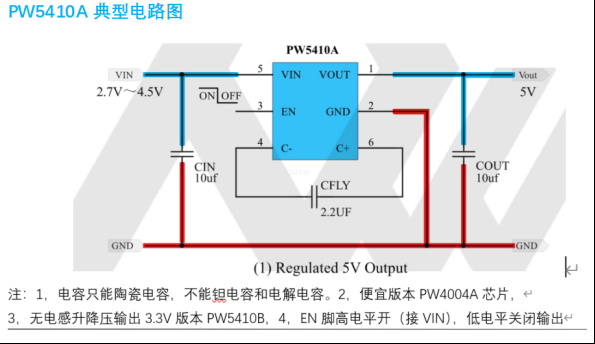

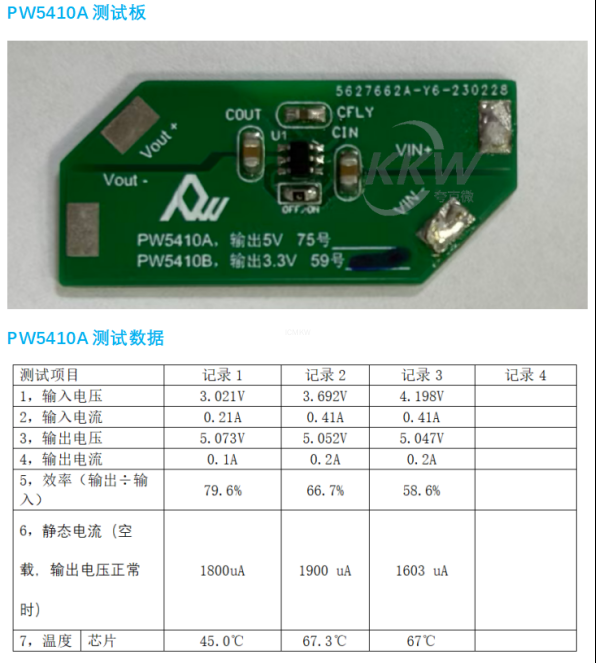

PW5410A产品特点
特点 l
l 固定 5V±4% 输出
l VIN 范围： 2.7V~5V
l 输出电流：高达 250mA （ VIN=4.5V ）
l 低噪声恒频操作
l 关断电流：<1μA
l 短路保护
l 软启动
l 无电感器
l 采用扁平 6 引脚 SOT-23 封装
应用
l 白色LED背光
l 锂离子电池备用电源
l 本地 3V 至 5V 转换
l 智能卡读卡器
l PCMCIA 本地 5V 电源
无电感，锂电池升压 3.3 V 电荷泵升压电路

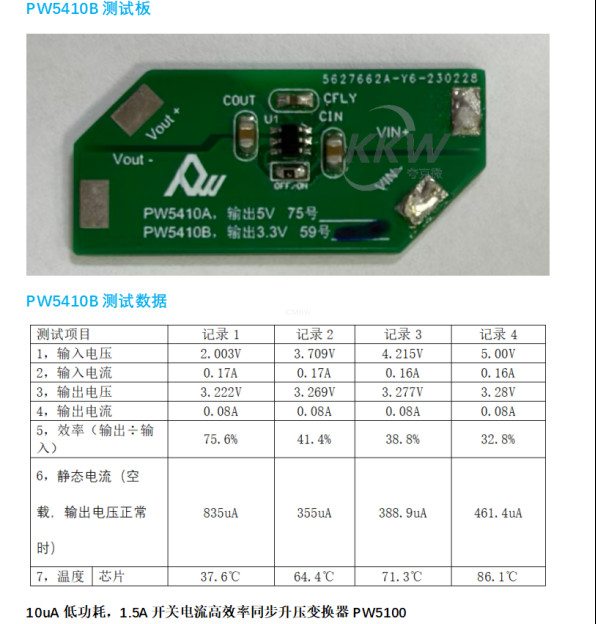

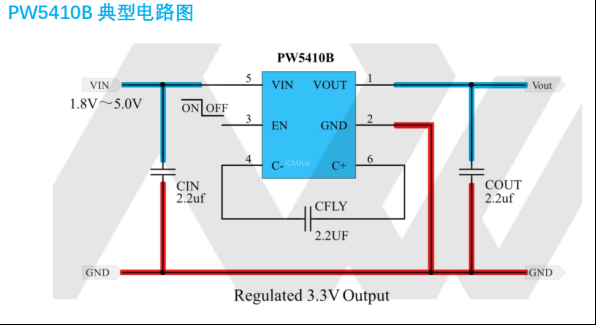

PW5410B产品特点
特点 l
l 固定 3.3V±4% 输出
l 输入电压范围：1.8V~5V
l 输出电流：高达 250mA （ VIN=3V ）
l 低噪声恒频操作
l 关断电流：<1μA
l 短路保护
l 软启动
l 无电感器
l 采用扁平 6 引脚 SOT-23 封装
应用
l 白色LED背光
l 锂离子电池备用电源
产品概述

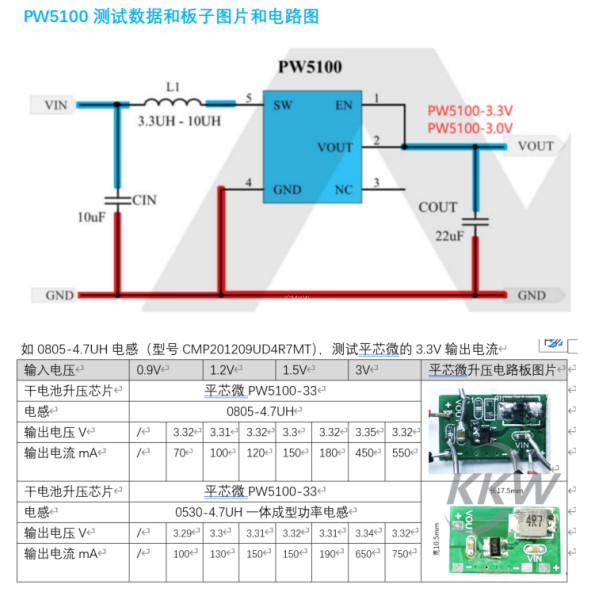

PW5100 是一款高效率、低功耗、低纹波、高工作频率的PFM同步升压DC/DC变换器。
输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压，调节步进为 0.1V。
PW5100仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频
率高达 1.2MHz ，支持小型的外部电感器和输出电容器，同时又能保持超低的静态电流，实现 MAX高的效率。
产品特点l
l MAX大效率可达： 95％
l MAX高工作频率： 1.2MHz
l 超低启动电压： 0.8V@Io=1mA
l 宽输入电压范围：0.8V～3.3V(输出3.3V时)
l 输入静态电流： 10uA@VIN=2.0V
l 输出电压精度： ±2.5%
l 低纹波,低噪声： ±10mV@Io=50mA
l 使能关断控制： ≤0.2V （低电平）， ≥0.4*Vout（高电平）PW5100的EN是关闭升压，不是关断输出；但有 EN控制关断输出为0版本是PW5103 (3.3V固定输出) ， PW5150（5V固定输出）
