高输入电压LDO线性稳压器

一般描述

PW6206 系列是一款高精度、高输入电压、低静态电流、高速度和低

具有高纹波抑制的压差衬里稳压器。输入电压高达40V，负载电流高达300mA，VOUT = 5V & VIN = 7V。该设备采用BCD工艺制造。HP6513 提供过流限制、软启动和过温保护，以确保器件在良好条件下工作

PW6206稳压器采用标准SOT23-3L封装。标准产品为无铅和无卤素。

特点

l 输入电压：4.75V~40V

l 输出电压：1.8V~5.7V

l 输出精度：< ±2%

l 输出电流：150mA （典型值）

l 高达 300mA @ VIN = 7V，VOUT = 5V，

l 电源抑制比：60dB @ 100Hz

l 压差：600mV @ IOUT = 100mA

l 静态电流：4.2μA @ VIN = 12V（典型值）

l HBM ESD：8KV

l 推荐电容：10μF

应用

l 智能电表

l 车内娱乐

l 电动自行车

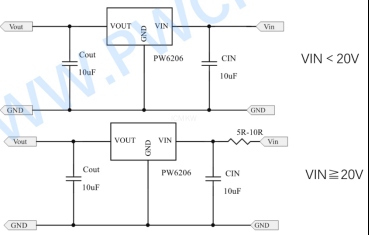

典型应用电路

根据 LDO特性，输入和输出压差越大，输出电流越小。因为靠LDO芯片封装来散热，所以热量集中再LDO，不能过大电流的，如

VIN = 7V, VOUT = 5V 时，可以输出 300mA；VIN = 12V, VOUT = 5V ，可以输出 100mA；VIN = 24V, VOUT = 5V ，可以输出 40mA，30V输入，输出30mA

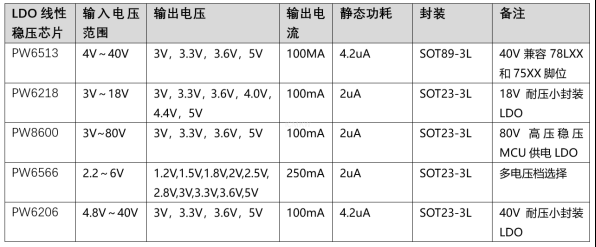

PW6206提供SOT23-3封装，PW6513提供SOT89封装，兼容78L05，7533,7550脚位，PW6206和PW6513都集成ESD管，工作温度范围宽，会区别于其他常规LDO，适用于中高端应用。VIN串个电阻是为了吸收输入拔插尖峰电压。

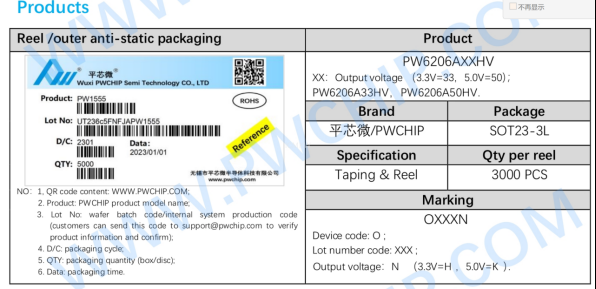

引脚分配/说明

产品系列	包装	引脚编号	引脚名称	功能
PW6206A XX HV	S OT23-3	1	G ND	地
		2	V OUT	输出
		3	VIN	输入

Absolute Maximum Ratings (note)

象征	项目	值	单位
V IN	输入电压	-0.3~45	V
V OUT	输出电压	-0.3~6.5	V
P DMAX	功耗	OTP limited	W
T J	结温	-40~150	℃
T stg	储存温度	-55 to 150	℃
T solder	封装引线焊接温度（10s）	260	℃
ESD MM	机器模式	200	V
ESD HBM	人体模式	8000	V

Note: Exceed these limits to damage to the device. Exposure to absolute maximum rating conditions may affect device reliability.

推荐工作范围

象征	项目	值	单位
V IN	VIN 电源电压	4.75 to 40	V
R θJA	PCB上的热阻	45	℃ /W
T OPT	工作温度	-40 to +105	℃

申请资料

输入电容

VIN 和 GND 引脚之间需要一个 10μF 的输入电容。电容器应尽可能靠近VIN引脚放置，建议使用电解电容器。必须考虑容差和温度系数，以确保电容器在整个温度和工作条件下的工作范围内工作。

输出电容器

在应用中，选择输出电容以实现稳定工作非常重要。MAX低限度稳定和正确操作的电容为 1μF。电容容差应为 ±30% 或在工作温度范围内具有更好的性能。推荐的电容器类型是MLCC。

空载稳定性

PW6206 将保持稳定并处于稳压状态，无需外部负载。这在CMOS RAM保持活动应用中尤为重要。

典型电路

下图显示了 HP6513 器件的典型应用电路。应根据应用仔细选择外部元件的值。在插拔应用中，由于芯片上插拔电源引起的过冲可能会损坏芯片，因此建议VIN小于30V，输入电压尖峰不应超过45V。

在堵漏应用中，建议R、C1选择如下：

1. C1=10μF~100μFMAX大电压大于50V的电解电容器，R=0;

2. C1=1μF~10μF MLCC，MAX大电压V大于50V，R=2Ω，1206型应仔细选择电阻器，以确保在插拔期间有足够的裕量来维持浪涌电流。
