OV P 过压保护 + CC 恒流 +输出短路保护 IC
一般描述
PW1515 是前端过电压和过电流保护装置。设备监控输入电压和充电电流，以确保两个参数均在正常范围内。当任何输入电压或输出电流超过阈值时，设备将关闭内部 MOSFET 以断开 VIN 从 V OUT 断开，以保护负载。过温保护 （OTP） 功能可监控芯片温度以保护设备。 PW1515 是 SOT23-5L 封装
特征
l 最大输入电压： 32V
l 可编程 OCP： 0.2A 到 2A
l 恒流操作
l 输入 OVP保护 ： 6.1V
l 超低内阻 ： 0.12Ω典型
l OVP 响应时间：小于 1us
l 过温度保护
l 输出短路保护
l 软启动以防止冲流
l 启用输入以控制输出
l 瞬态下的触发的高浪涌尖峰
l PW1555A（3.3V5A， 5V5A， 12V5A）;
PW1558 ( 3V～20V 5.8A)；
PW1605 ( 4V～48V 5A)；
PW1503 (2.5V~6V 3A)；
PW2609A ( 可调 OVP过压保护)

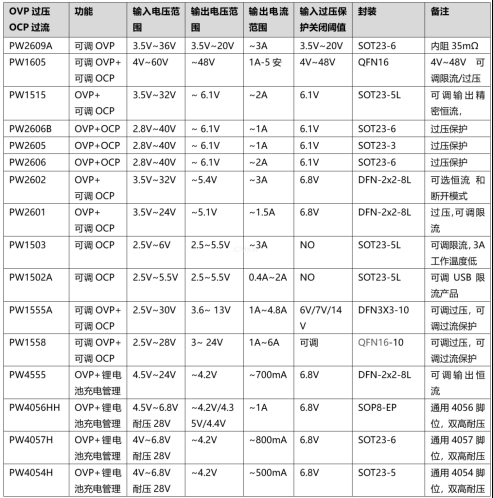

同类型产品
应用
l USB应用
l 汽车 DVR
l 数字视频

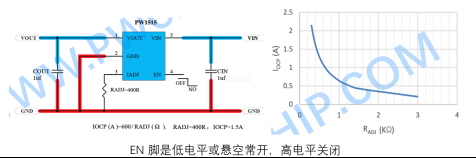

典型应用电路

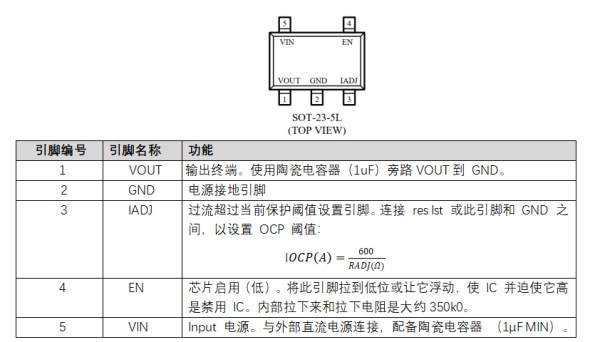

引脚分配/描述
产品
操作范围
|
象征 |
项目 |
值 |
单位 |
|
V IN |
输入电源电压 |
3.5 至 20 |
V |
|
V O UT |
输出电流 |
0.2+2 |
A |
|
TOPR |
工作温度 |
-40 至 +85 |
℃ |
Absolute Maximum Ratings (note).
|
象征 |
项目 |
值 |
单位 |
|
|
VIN |
输入电压 |
-0.3~32 |
V |
|
|
VOUT |
输出电压 |
-0.3~7 |
V |
|
|
All other pins |
EN, IADJ |
-0.3~6 |
V |
|
|
IOMAX |
输出负载电流 |
3 |
A |
|
|
PDMAX |
功耗*1 |
|
0 .5 |
W |
|
RθJA |
热阻*2 |
|
170 |
℃ /W |
|
TJ |
结温 |
-40~150 |
℃ |
|
|
TSTG |
储存温度 |
-55 to 150 |
℃ |
|
|
TSOLDER |
封装引线焊接温度 （10s） |
2 60 |
℃ |
|
|
HBM |
ESD敏感性，人体模型 |
8 |
KV |
|
|
MM |
ESD 敏感性、机器 |
4 00 |
V |
|
|
CDM |
ESD 敏感性、充电器件模式 |
2 |
KV |
|
Note: Exceeding these limits might damage the device. Exposure to absolute maximum rating conditions may affect device reliability.
*1: Surface mounted on FR-4 Board using 1 square inch pad size, dual side, 1oz copper.
*2: Power dissipation is calculated by PD = (VIN-VOUT) x IOUT
电气特性
（VIN = 5V，RADJ = 600Ω，EN浮动，TA = 25°C，CIN=COUT=1μF，除非另有说明）
|
参数 |
象征 |
测试条件 |
MIN |
类型 |
MAX |
单位 |
|
正常工作电压 |
VIN |
|
3.2 |
|
20 |
V |
|
欠压锁定阈值 |
UVLO |
VIN 从 0~3V 增加 |
2.8 |
3.0 |
3.2 |
V |
|
欠压闭锁滞后
|
VHYS-UVLO |
VIN从3~0V降低 |
|
0.6 |
|
V |
|
输入静态电流 |
IQ |
VIN=5.0V, EN =0, IOUT=0A |
|
140 |
200 |
µA |
|
输入关断电流 |
ISHDN |
EN =5V, IOUT=0A |
|
3 0 |
60 |
µ A |
|
去脉冲时间、检测到输入功率状态 |
tDGL |
|
|
6 4 |
|
m s |
|
输出软启动时间 |
tSS |
输出上升时间 |
|
8 |
|
ms |
|
过压保护阈值 |
VOVP |
|
5.9 |
6.1 |
6.3 |
V |
|
OVP滞后 |
VHYS-OVP |
|
|
240 |
|
mV |
|
输入过压保护（OVP）延迟 |
tOVP |
VIN: 5.5V to 10V |
|
|
1 |
µ s |
|
输入过压保护（OVP）恢复延迟 |
tON(OVP))
|
VIN: 10V to 5.5V to output ON |
|
8 |
|
ms |
|
过流保护 |
IOCP |
VIN = 5V, OCP: 0.2A~3A CC mode |
- 10 |
|
+ 10 |
% |
|
过电流保护消隐时间 |
tOCP |
|
|
1 50 |
|
µ s |
|
过流恢复延迟 |
tON(OCP) |
打嗝延迟时间 |
|
6 4 |
|
ms |
|
OTP 阈值 |
TOTP |
|
|
1 45 |
|
℃ |
|
OTP滞后 |
TOTP-HYS |
|
|
10 |
|
℃ |
|
逻辑高输入电压 |
VIH |
EN上升 |
1 .5 |
|
|
V |
|
逻辑低输入电压 |
VIL |
EN下降 |
|
|
0 .4 |
V |
|
EN 内部下拉电阻 |
REN |
|
|
3 50 |
|
KΩ |
|
功率MOSFET导通电阻 |
RON |
IOUT=0.5A |
