高输入电压充电器 OVP



一般描述

PW2606B是一款前端过压和过流保护器件。它实现了 2.8VDC 至 36VDC 的宽输入电压范围。过压阈值可通过外部编程或设置为内部默认设置。集成电源路径nFET开关的低电阻确保更好的

电池充电系统应用的性能。它可以提供高达 1A 的电流以满足电池供电系统的需求。它集成了过温保护、关断和自动恢复电路以及迟滞功能,可防止过流事件。




特征



l MAX大 输入电压:36V

l MAX大 负载电流:1A

l 低功率路径电阻:350mΩ (典型值)

l 固定内部过压保护阈值:6.1 (典型值)

l OVP响应时间:50ns

l 内部 15ms 启动或 OVP 恢复延迟

l 可编程过压门限:4V至11V

l 内部软启动可防止浪涌电流

l 热关断保护和自动恢复

l 输出短路保护

l 符合 RoHS 标准且无卤素

l 紧凑型封装:SOT23-3L

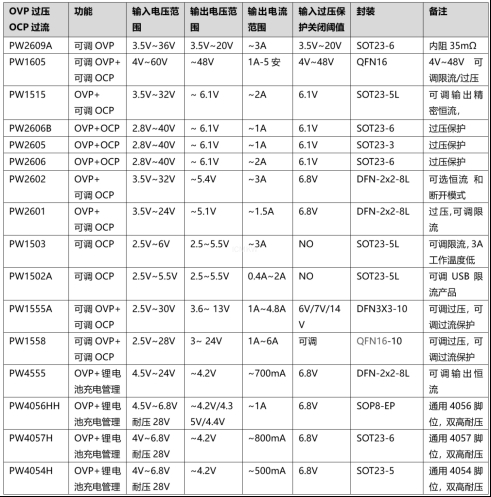

l 同系列产品 PW2609A,可调OVP过压点,内阻小10倍,输入输出压差更低





应用

l 智能设备

l 电池供电系统

l 可穿戴设备

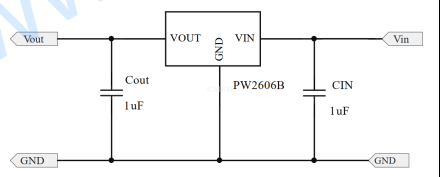

典型应用电路

引脚分配/ 说明

引脚编号

引脚名称

功能

1

V I N

电源输入引脚。通过将至少0.1uF MLCC接地来解耦高频噪声。

     2

V OUT

输出电压引脚。内部 nFET 的源极侧。

3

GND

电源接地引脚。



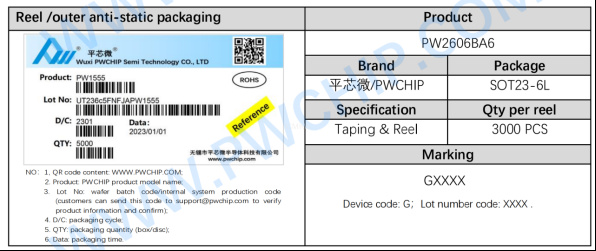

产品信息

推荐工作范围

象征

项目

单位

VIN

输入电源电压

2.5 to 20

V

VOUT

输出电压

< 1 0

V

IOUT

继续输出电流

<1

A

CIN

输入电容

1

u F

Cout

输出负载电容

1

u F

TOPT

工作温度

-40 to +85



象征

项目

单位

VIN

输入电压

-0.3~ 36

V

V out

输出电压

-0.3~ 15

V

VOVLO

OVLO电压

-0.3~20

V

IOMAX大

MAX大 输出继续负载电流

1

A

RθJA

热阻

300

/W

TJ

结温

-40-150

T STG

储存温度

-55 ~ +150

T SOLDER

封装引线焊接温度 10s)

260

ESD HBM

人体模式

8

KV

Absolute 参数

Note: Exceed these limits to damage to the device. Exposure to absolute MAX大imum rating conditions may affect device reliability.



电气特性

(除非另有说明,否则VIN = 2.8V至36V,CIN=1uF,COUT=1uF,TA=25 °C。

参数

象征

测试条件

MAX小

类型

MAX大

单位

输入电压

V IN



2.8



36

V

输入欠压锁定阈值

V UVLO





2.5



V

UVLO滞后

V HYS





260



mV

输入静态电流

I Q

V IN =5V, V IN <V OVLO



240



µA

OVLO 输入漏电流

I OVLO

V OVLO =V OVLO_TH

-100



100

nA

内部默认 OVPThreshold

V OVLO

上升

5.8

6.1

6.4

V

内部OVP迟滞

V OVLO_HYS

下降



190



mV

关于电源路径的电阻

R ON

V IN =5V,
I OUT =500mA,



350



启动或过压保护恢复去抖动时间

T DEB

Time from 2.5V<V IN <V OVLO to V OUT =10%
of V IN



15



mS

OVP开关关断时间

t OFF

V IN > V OVLO to V OUT stop rising



50

100

nS

输出放电电阻

R DISC

OVP 触发,VOUT=1V



350



Ω

热关断温度

T SD





150



热关断滞后

T HYS





20

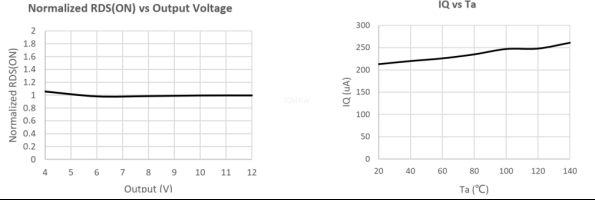

典型性能特征
