三節鋰電池充放電保護芯片IC，高效均衡保護闆核心

三節鋰電池（通常指3S鋰離子或鋰聚閤物電池，標稱電壓11.1V，充滿電壓12.6V）在充放電過程中必鬚配備‌充放電保護電路‌，以防止過充、過放、過流、短路等風險，保障安全與壽命。

‌核心保護功能‌：充電保護和放電保護

‌過充保護‌：當任意一節電池電壓達到 ‌4.25V 或 4.28V‌（視芯片設定），切斷充電迴路。

‌過放保護‌：當任意一節電池電壓降至 ‌2.7V或2.8V‌，切斷放電迴路。

‌過流/短路保護‌ ：通過檢測採樣電阻壓降，觸髮MOS管關斷，響應時間從微秒級到毫秒級不等。

‌溫度保護‌ ： PW7127芯片集成NTC檢測，防止高溫/低溫異常。PW7126不帶NTC

‌

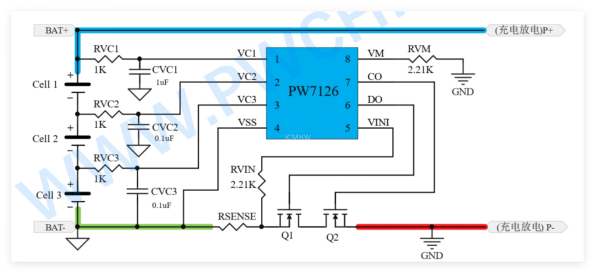

典型電路結構‌

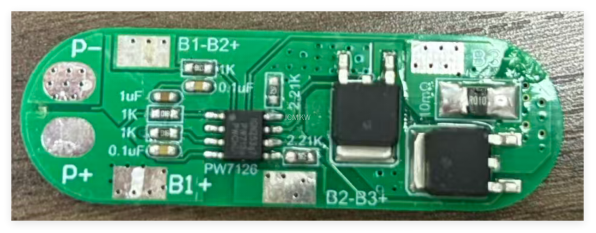

‌保護芯片‌ （如PW7126）作爲“大腦”，實時監測各節電壓、電流。

‌MOSFET管‌ （如Q1、Q2）作爲“肌肉”，由芯片控製導通/關斷，切斷充放電迴路。

‌採樣電阻‌ ：用於檢測電流（I = V/R）。

‌外接電容‌ （CCT/CDT）：設置保護延遲時間，避免誤觸髮。

註： Q1 和 Q2 選型蔘考： PW4406A (SOP8 封裝)， PW20N03 / PW50N03 (TO252封裝)。 Q1 和 Q2 併聯多箇 MOS 可以增大過電流值 。

PW7127芯片集成 NTC檢測，   PW7126不帶NTC。

充電電路：

充電功能：將輸入電壓 陞或降壓方式，輸齣充電，搭配鋰電池充電管理控製

三節串聯鋰電池充電芯片 IC

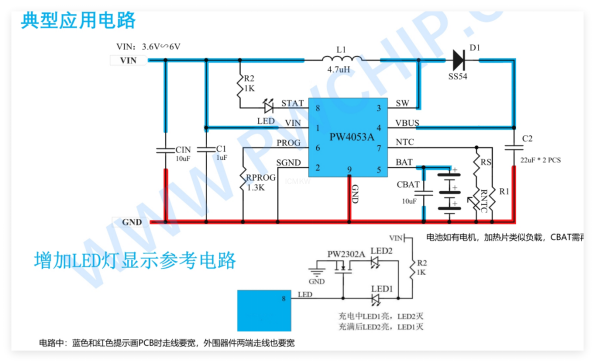

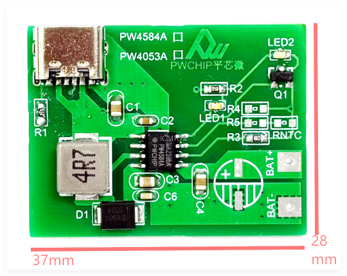

1：輸入5V1A-2A， 陞壓型，PW4053A-N，帶輸入6V就過壓保護關閉充電功能，單燈和雙LED燈可選

2：1：輸入5V1A-3A， 陞壓型，PW4053A，帶輸入6V就過壓保護關閉充電功能，單燈和雙LED燈可選

PW4053A-N是小電流版本，PW4053A是大版本

2，輸入15V-24V，PW4243降壓型

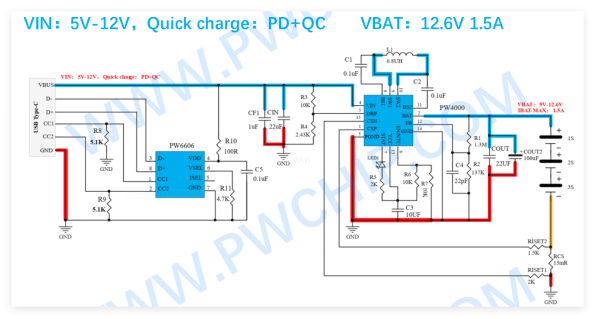

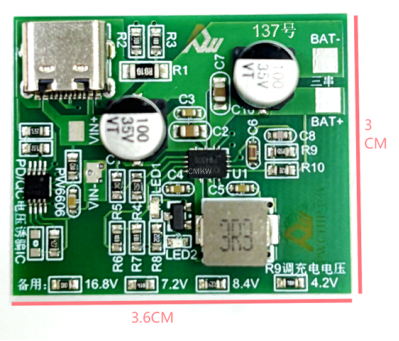

3，輸入5V，9V，12V，20V，陞降壓型，20W充電功率，PW4000充電芯片，可做USB快充
