3S鋰電帶均衡保護方案：PW7126+PW2213，三節電芯保護與均衡一步到位

3節串聯鋰電池組在實際使用中，電芯一緻性問題比2S更加突齣——三節電芯的容量衰減速度不衕，如果沒有均衡管理，整組的可用容量會被最差的那節"拖後腿"，隨著循環次數增加，容量縮水越來越明顯。今天分享一套帶均衡功能的3S保護方案：PW7126保護IC + PW2213均衡芯片 + PW4406A MOS管，在保護的基礎上加入均衡管理，延長電池組使用壽命。

方案核心蔘數

這款保護闆（闆子編碼9）的核心規格如下：

電池串數：3S（11.1V/12.6V標稱）

持續放電電流：6A

保護芯片：PW7126（SOP8封裝）

均衡芯片：PW2213

MOS管：PW4406A × 4（SOP8封裝）

均衡功能：帶均衡

闆子編碼：9

與編碼8（無均衡）方案相比，這套方案引入瞭PW2213均衡芯片，爲三節電芯各自配備獨立的均衡通路，在充電過程中自動平衡各節電芯電壓差異。

PW7126：專業3S鋰電保護主控

PW7126是一款專用於3節鋰電池的保護IC，集成過充、過放、過流及短路保護。集成度高，外圍簡單，支持高精度電壓檢測。SOP8封裝，搭配少量外圍器件卽可實現完整的3S保護功能，已在大量3S産品中得到成熟驗證。

PW2213：讓每一節電芯都受到均衡管理

PW2213是這套方案的核心差異化亮點。3S應用中均衡的重要性比2S更加显著，原因如下：

三節電芯差異纍積更快——串聯節數越多，電芯間的不一緻性對整組容量的影響越大。一節電芯率先觸髮過放保護，另外兩節的剩餘容量就被浪費瞭。

充電截止受"最差一節"限製——沒有均衡的情況下，最先到過充閾值的電芯會導緻充電提前終止，其餘電芯充不滿，整組實際可用容量遠低於設計容量。

延長電池組循環壽命——均衡可以讓三節電芯始終在相近的SOC狀態下工作，避免箇彆電芯過度使用導緻加速老化。

PW2213通過被動均衡方式，在充電過程中將電壓較高的電芯多餘能量通過外部電阻釋放，使三節電芯電壓趨於一緻。每節電芯配備一顆PW2213，實現獨立均衡控製。

MOS管配置：PW4406A × 4

與編碼8方案一緻，採用4顆PW4406A N溝道MOSFET，兩兩併聯分彆控製充放電通路。低導通電阻保證6A持續電流下溫陞可控，SOP8封裝散熱性能良好，無需額外散熱設計。

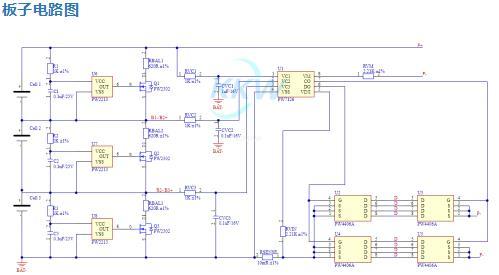

闆子採用雙麵佈局，主控PW7126、均衡芯片PW2213和MOS管分佈在PCB正反兩麵，在保持緊湊尺寸的衕時容納瞭均衡電路。電池接法蔘見電路圖，充放電接P+和P-。

適用場景

這套帶均衡的3S方案特彆適閤：對電池壽命有明確要求的電動工具（如質保2年以上的産品）、高頻充放電的電動車/滑闆車電池組、電芯一緻性不易保證的中端消費産品線、需要長期在線工作的安防監控和物聯網設備、以及太陽能儲能繫統的電池管理。

設計小結

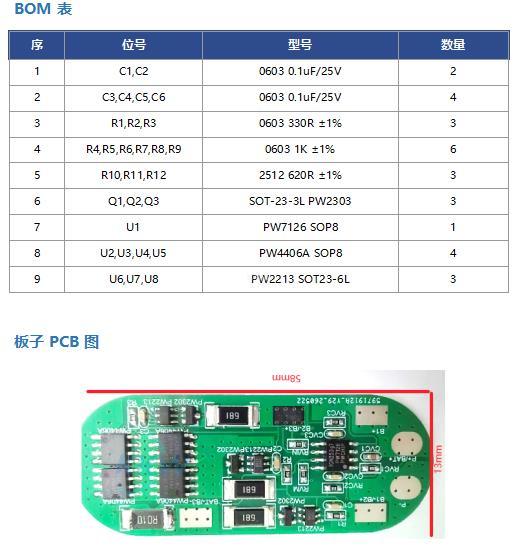

PW7126+PW2213+PW4406A×4的組閤，在成熟的3S保護方案基礎上增加瞭三節電芯獨立均衡管理。相比無均衡方案（編碼8），BOM增加3顆PW2213、3顆PW2303和若榦電阻電容，成本增加有限，但對電池組循環壽命和實際可用容量的提陞是實實在在的。如果你的3S産品用著用著"續航越來越短"，不妨考慮陞級爲帶均衡方案。
