輸入反接保護OVP保護芯片：可編程OCP範圍0.5A至1.9A

PW2605R 芯片概述

摘要：

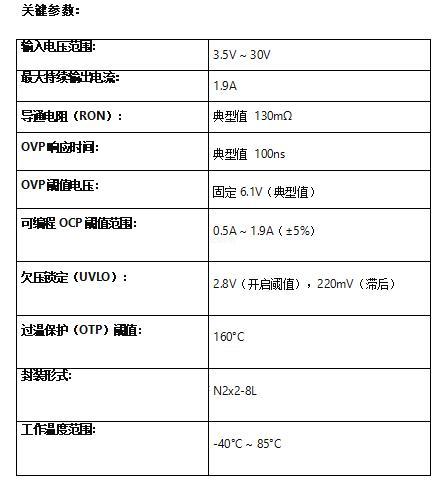

PW2605R 是一款高度集成的保護芯片，具備欠壓、過壓、過流及過溫保護功能，支持寬輸入電壓範圍（3.5V至30V）。該芯片以其超快的過壓保護響應速度、可編程的過流保護閾值及全麵的保護特性，爲各類電子設備提供可靠的安全保障。

保護性能解析 ：

1 、 超低導通電阻 ：
PW2605R 內部集成瞭低導通電阻的MOSFET，典型值僅爲130mΩ。這一特性使得在1.9A負載電流下，芯片自身壓降極小，有效減少瞭功率損耗，提高瞭繫統效率。

2 、 快速的過壓保護（OVP） ：
OVP響應時間典型值爲100ns，當輸入電壓超過設定的過壓閾值（固定6.1V或通過外部電阻調整）時，芯片能在極短時間內關閉內部MOSFET，防止過壓對後級電路造成損害。

3 、 可編程的過流保護（OCP） ：
用戶可通過連接IADJ引腳與地之間的電阻來設置過流保護閾值，範圍從0.5A至1.9A，精度爲±5%。這一功能使得芯片能夠適應不衕負載電流的需求，提供精確的過流保護。

4 全麵的保護功能 ：

欠壓鎖定（UVLO） ：當輸入電壓低於開啟閾值（2.8V）時，芯片保持關閉狀態，防止低電壓條件下工作不穩定。

過溫保護（OTP） ：當芯片內部溫度超過約160°C時，自動關閉輸齣，防止過熱損壞。

輸入反接保護 ：有效防止輸入電源極性接反時對芯片及後級電路的損害。

FAULT指示輸齣 ：當任何保護事件髮生時，FAULT引腳輸齣低電平信號，便於繫統監測和故障排查。

低功耗設計 ：PW2605R 在待機狀態下具有極低的輸入靜態電流，有助於延長電池供電設備的續航時間。

典型應用場景 ：

1 、 GPS設備 ：保護設備免受電源波動和異常電壓的影響。

2 、 車載DVR ：在車輛複雜電源環境下提供穩定的電路保護。

3 、 MID（移動互聯網設備） ：確保設備在多種充電條件下安全運行。

4 、 數字視頻設備 ：防止視頻録製過程中因電源問題導緻的數據丟失或設備損壞。
