5V陞壓轉7.4V充電芯片PW4253的輸入電壓範圍與6V過壓保護點

PW4253芯片測試流程文檔

一、芯片簡介

1. 基本概述

PW4253是一款專爲雙節串聯鋰電池（7.4V/8.4V）設計的衕步陞壓充電管理IC。其核心優勢在於高度集成——內部集成瞭功率MOSFET，採用衕步整流架構，僅需極少的外圍元件卽可構建完整的充電方案 。

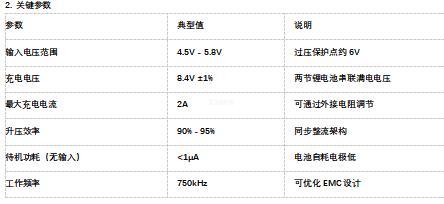

·  工作模式：5V USB輸入，陞壓輸齣8.4V給兩節串聯鋰電池充電

·  開關頻率：750kHz

·  可調 充電電流： 1.14A- 2A   （ 8.4V）

·  封裝形式：SOP8-EP（底部帶散熱焊盤）

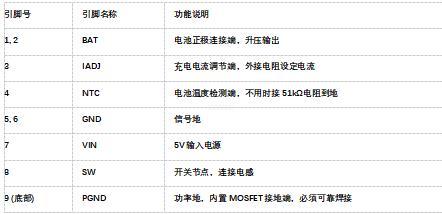

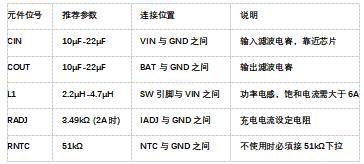

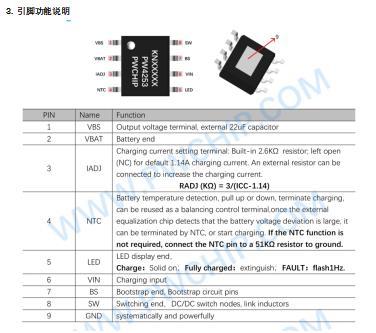

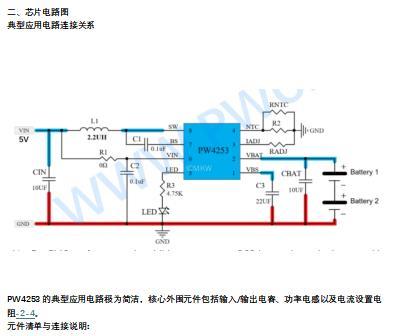

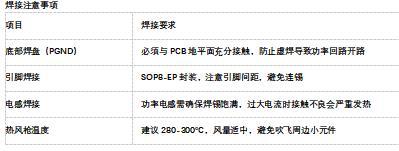

焊接後檢查

1.  目視檢查：底部焊盤是否與PCB充分接觸（可觀察芯片是否平整）

2.  短路測試：用萬用錶測量VIN與GND、BAT與GND之間無短路

3.  電感測量：電感兩端對GND無短路

測試前準備確認

·  焊接完成後清洗助焊劑殘留

·  通電前測量VIN與GND阻抗正常

·  確保第四腳（NTC）已接51kΩ下拉電阻

一、 測試準備與環境搭建

1.  測試工具：

o  電源 ：可編程直流電源（提供5V輸入）。

o  負載 ：電池模擬器或電子負載（模擬兩節鋰電池電壓，如7.4V-8.4V）。

o  測量儀錶：萬用錶（測量闆端電壓）、紅外溫度儀（測量溫度）、高精度電流錶（測量待機功耗）。

o  待測闆 ：確保已按規格書焊接完成，註意功率迴路（電感、輸入輸齣電容）應走線寬而短，底部PGND焊盤需可靠接地 -2。

2.  關鍵公式：

o  效率測試原理：

o 需註意線阻造成的壓降，測試時應使用萬用錶直接在闆端測量電壓，而非電源設備屏幕顯示的電壓

二、 核心測試流程

1. 電池待機功耗（自耗電）

此測試旨在測量當輸入斷開時，芯片從電池抽取的電流，直接影響電池的靜置存放時間。

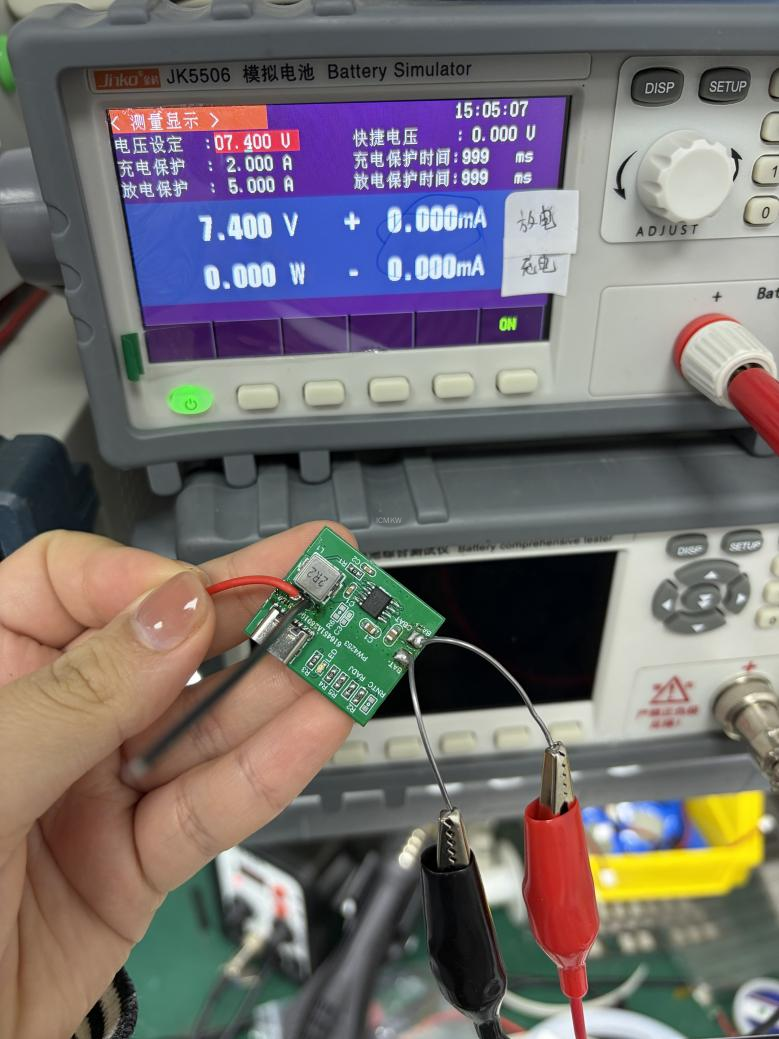

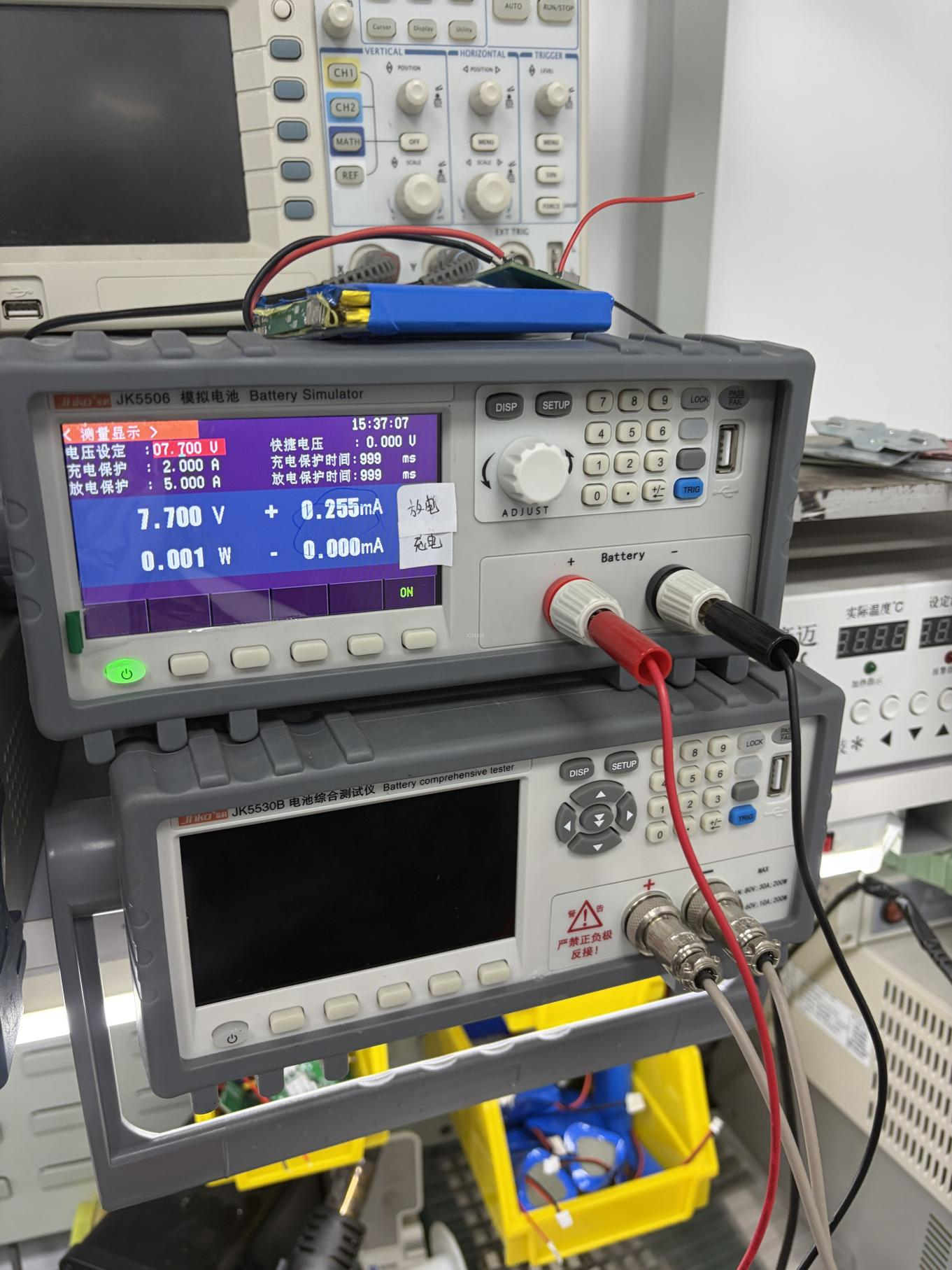

·  操作 ：不接入5V輸入，僅將電池模擬器連接到闆端的電池接口（BAT+）。

·  標準 ：將電池電壓設置在7.4V至8.4V範圍內，觀察電流。

·  結果：正常值應 低於1微安 （接近0mA），錶明芯片在靜態下功耗極低。

2. 無電池狀態（空載檢測）

PW4253具備電池檢測功能，未檢測到電池時不會輸齣全功率，此測試用於驗證檢測功能是否正常。

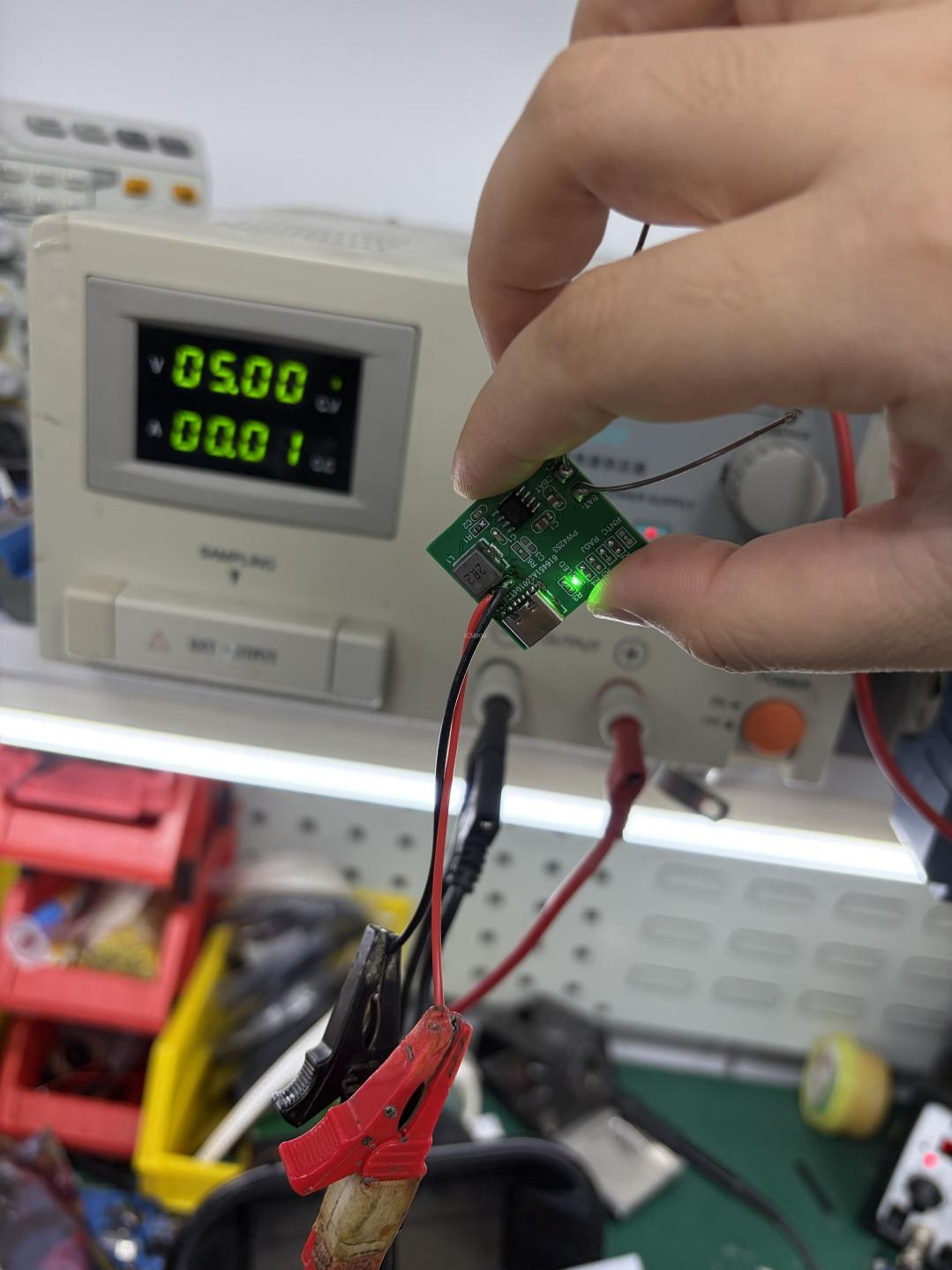

·  操作 ：接入5V輸入， 不接電池或電池模擬器。

·  現象 ：輸齣電壓應在8.4V左右波動或跳動，指示燈呈現閃爍狀態（通常頻率受輸齣電容影響），錶明芯片正在週期性地嚐試檢測電池，無法穩定輸齣大功率。

3. 效率與溫度測試

這是衡量芯片性能的核心指標，直接決定瞭PCB的髮熱程度和最大輸齣能力。

·  操作：

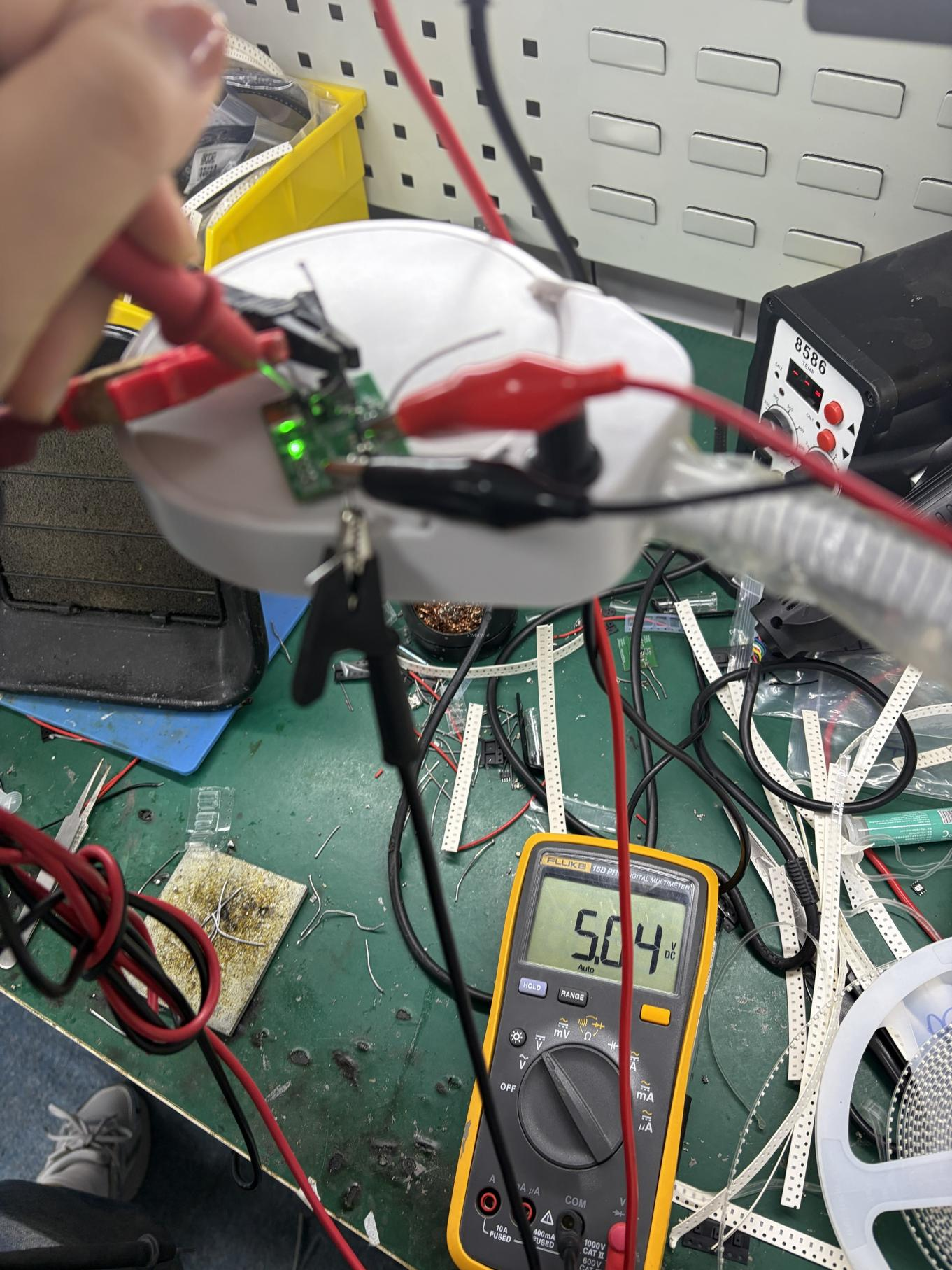

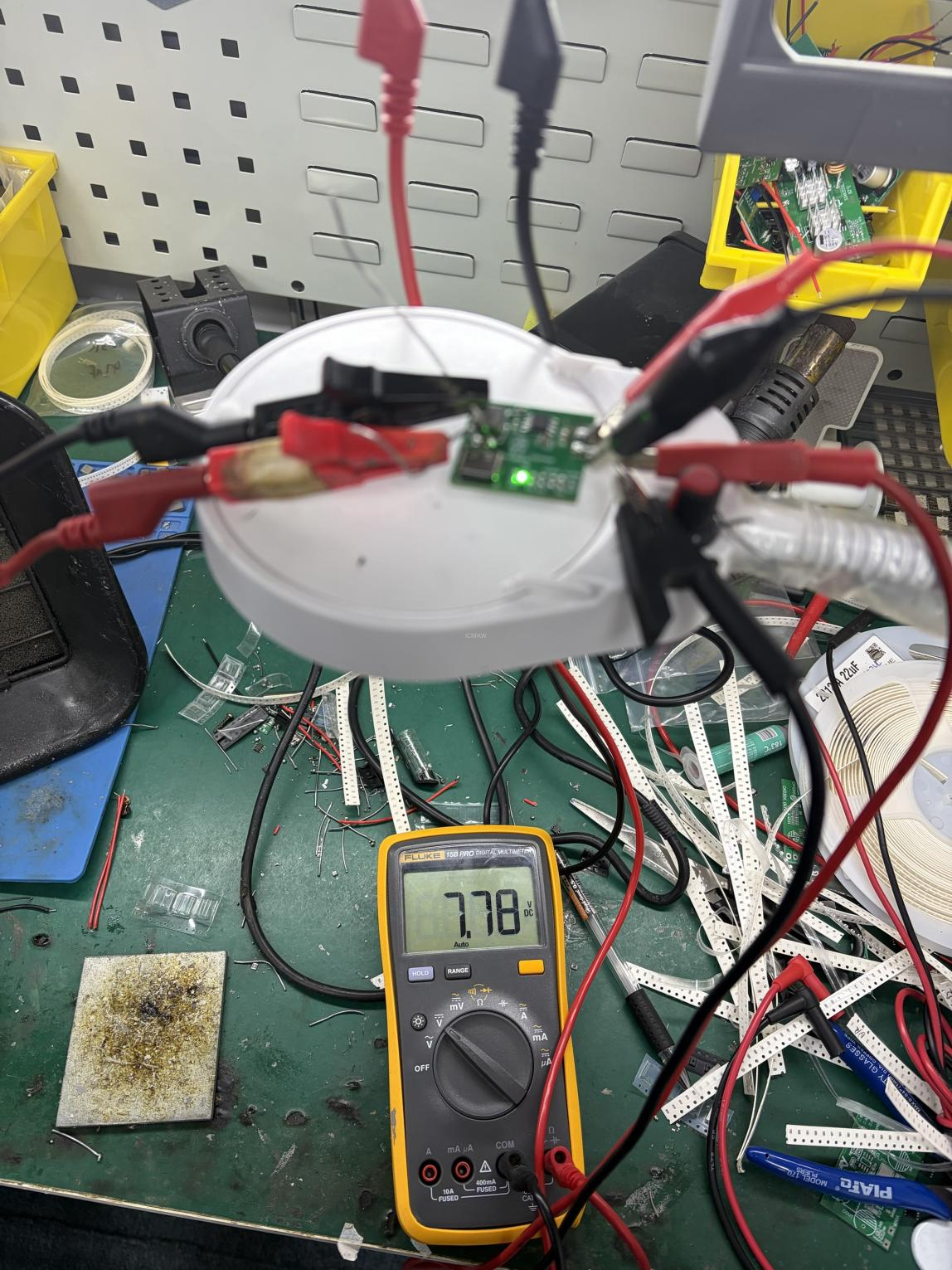

1.  接入5V輸入，連接電池模擬器（設置爲約7.7V，卽電池充電中途電壓）。

2.  讀取闆端輸入電壓   和輸入電流  。

3.  讀取闆端輸齣電壓   和輸齣電流  。

4. 待溫度穩定後，使用 紅外溫度儀測量芯片錶麵溫度。

·  數據蔘考（基於1.5A輸齣負載）：

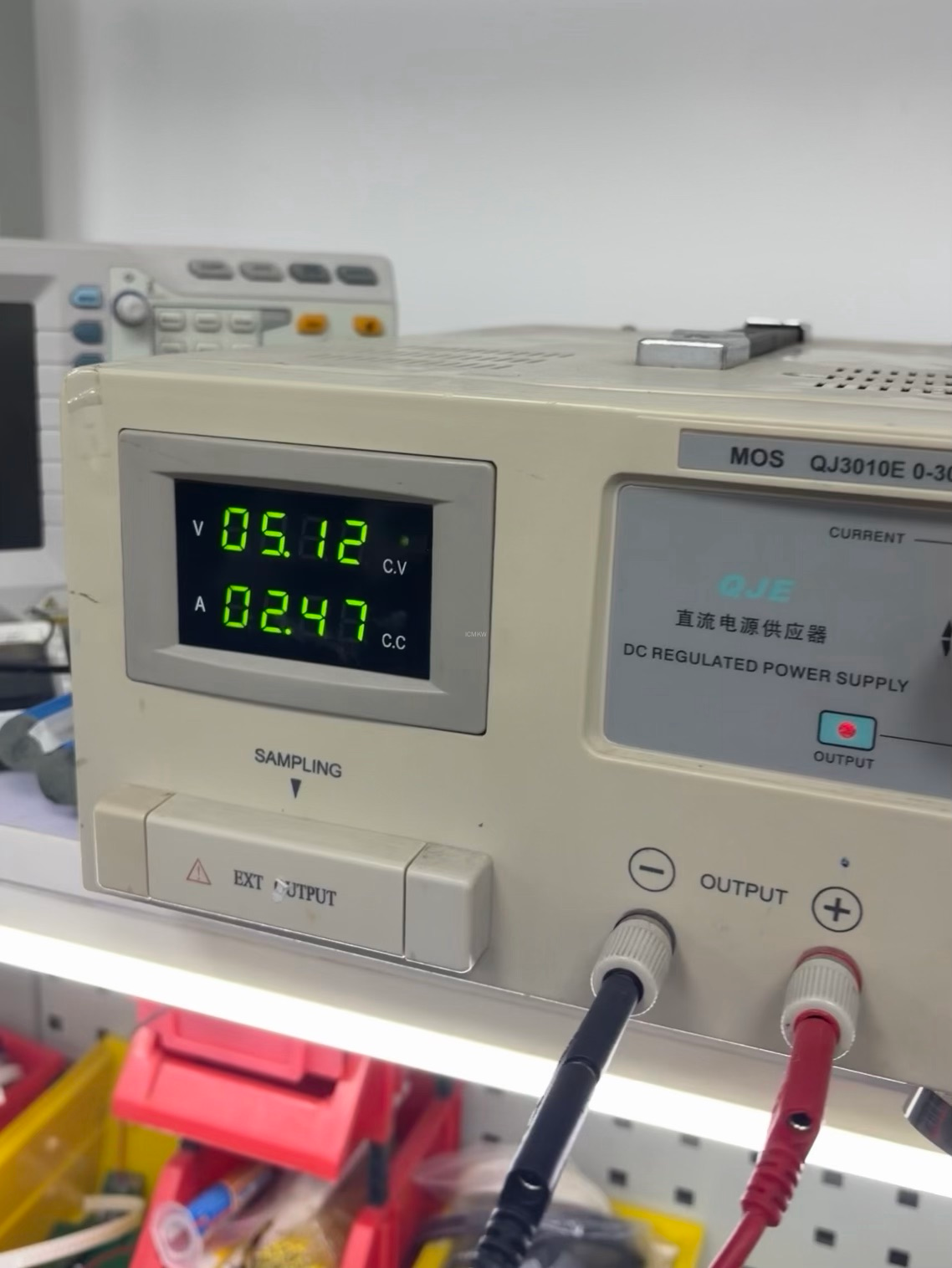

o  輸入：5.04V/2.47A 左右（視輸齣功率而定）。

o  輸齣： 約 7.78V/1.493A。

o  效率：衕步陞壓結構效率較高，通常在93% 範圍。

o  溫陞：芯片錶麵溫度（紅外測得）約61.4℃ ，手摸體感約55℃。效率越高，溫度越低

4. 輸入過壓保護（OVP）

測試芯片在輸入電壓異常陞高時能否切斷充電，以保護後級電路。

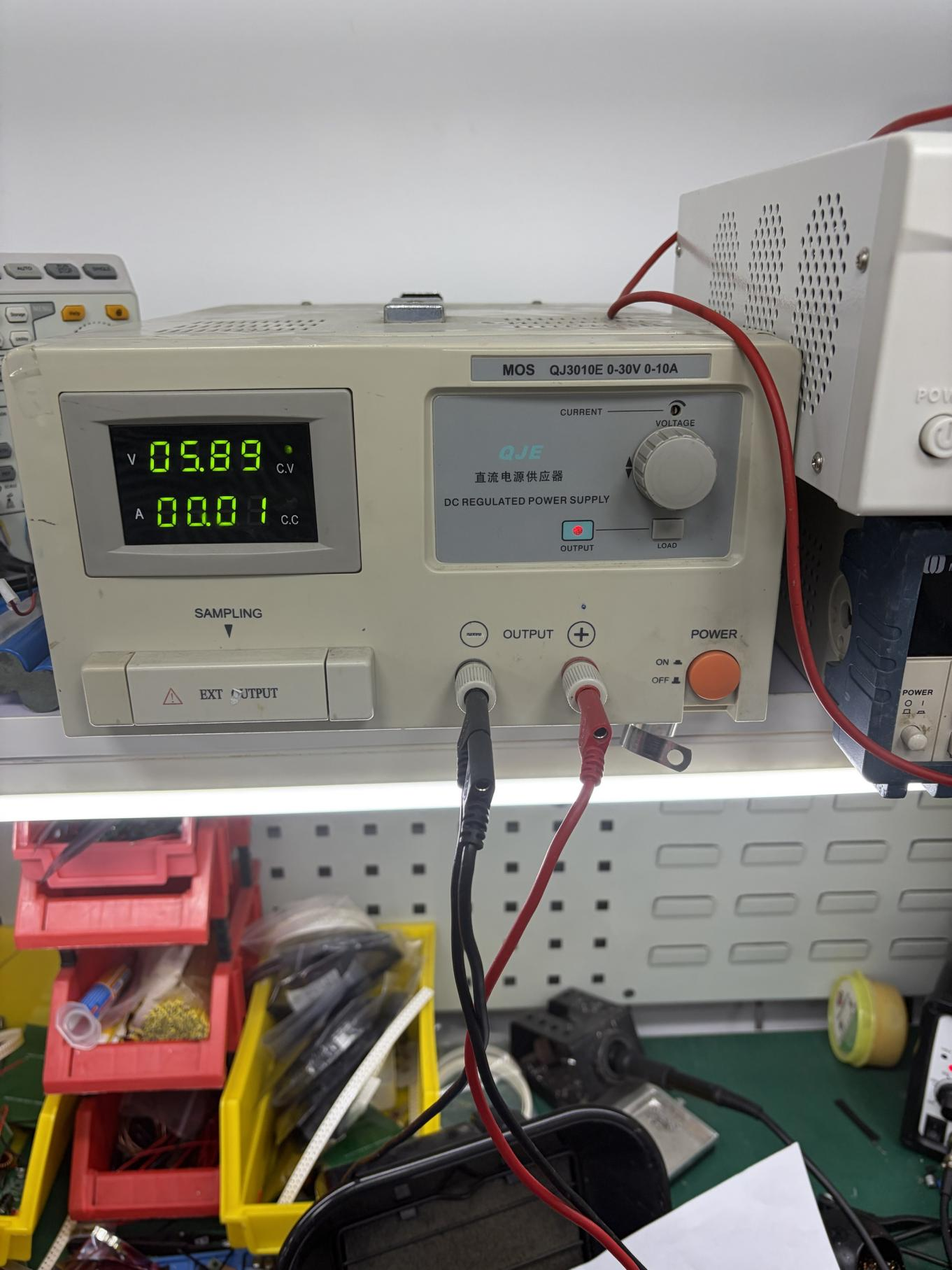

·  操作 ：緩慢調高輸入電壓（從5V開始上調）。

·  標準 ：當輸入電壓陞至約  6.0V - 6.1V 時，充電電流應降爲0，芯片停止充電

5. 充滿後電池功耗（浮充管理）

測試電池充滿後，如果輸入電源不斷開，繫統維持電池滿電狀態所需的功耗。

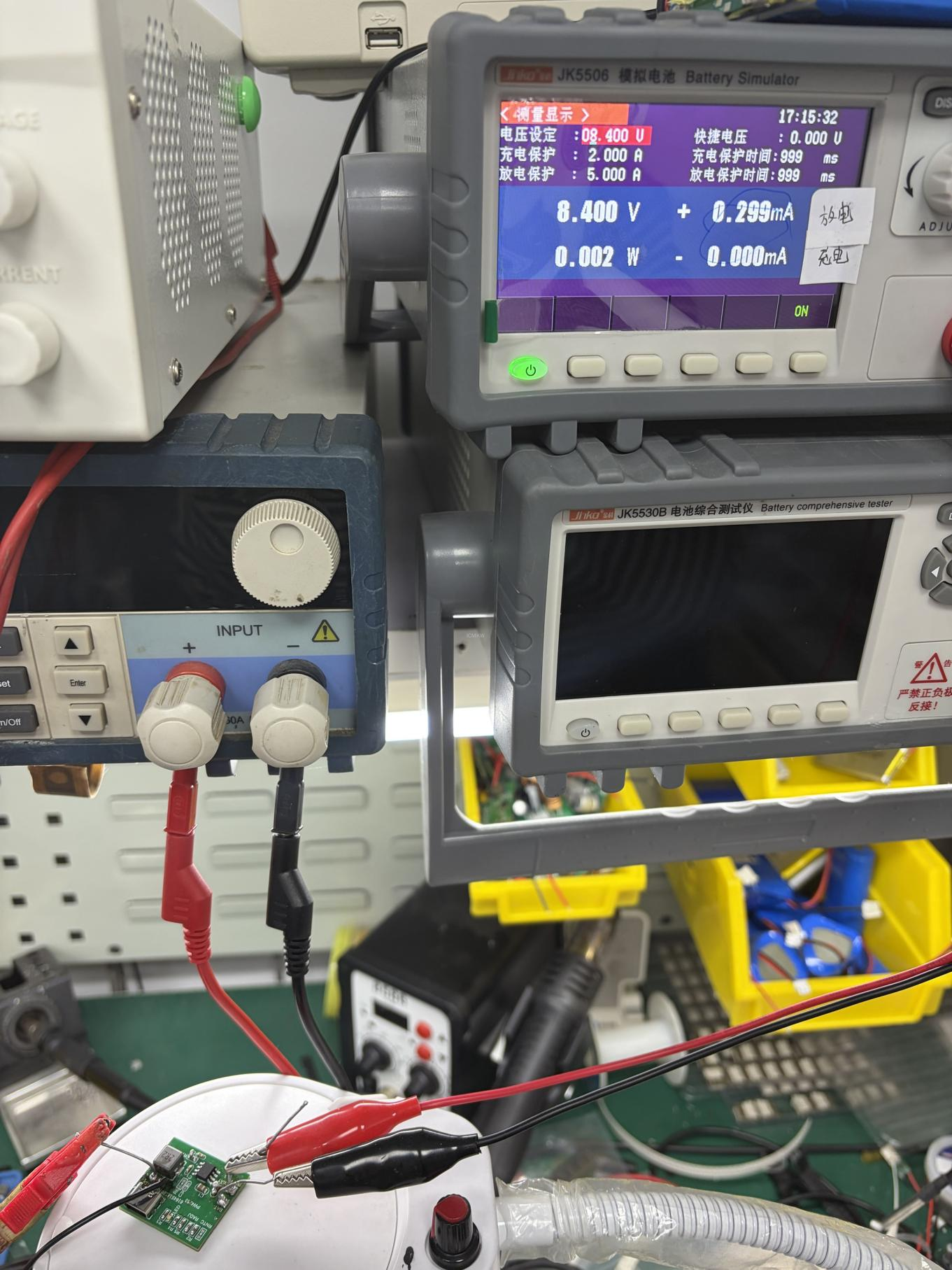

·  操作：將電池模擬器 從 7.4V拉到 爲8.4V（滿電狀態），接入5V輸入，測量流入電池端的電流。

·  結果：正常值約爲0.299 毫安（mA）

·  補充説明 ：芯片採用滯環控製，當電池電壓因自耗電降至約8.2V時，芯片會再次啟動充電，迴陞至8.4V，如此循環

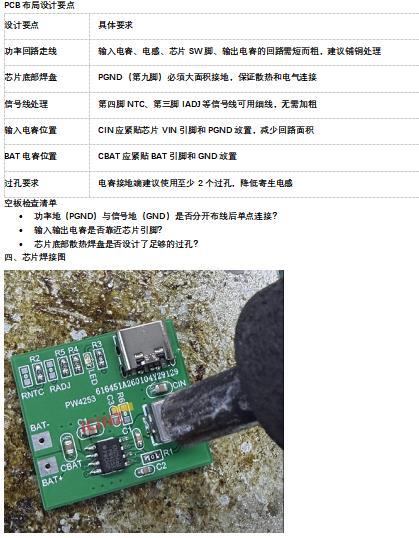

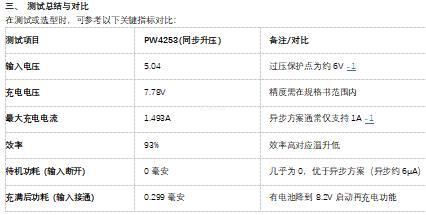

四、 PCB佈局建議
