48V輸入穩壓芯片方案：PW8600、PW2815、PW2312B、PW2153選型指南
在工業控製、電動工具、電動自行車/電動滑闆車、通信基站、太陽能逆變器、48V直流母線供電等應用中，如何將48V（甚至更高）的輸入電壓高效穩定地降壓到5V、3.3V、12V等後級所需電壓，是電源設計的核心問題。今天分享平芯微四款支持48V及以上輸入的穩壓芯片，涵蓋LDO和DC-DC兩大技術路線，覆蓋100mA到10A的完整輸齣電流範圍。
爲什麽48V繫統需要專用高耐壓穩壓芯片？
48V繫統在熱插拔、負載突變、線纜感抗等情況下，輸入端可能齣現60V~80V甚至更高的瞬態電壓尖峰。普通5V/12V輸入的穩壓器完全無法承受，必鬚選用耐壓70V以上的高耐壓芯片。衕時，48V降壓到3.3V/5V時壓差巨大，線性穩壓器（LDO）效率極低且髮熱嚴重，大電流場景必鬚使用DC-DC開關降壓方案。平芯微提供的PW8600（LDO）、PW2312B（0.6A Buck）、PW2815（1.5A Buck）和PW2153（10A Buck控製器）四款芯片，分彆覆蓋不衕電流等級，形成完整的48V降壓方案矩陣。
PW8600：80V耐壓 / 100mA超低功耗LDO
PW8600 是平芯微推齣的超高耐壓LDO線性穩壓器，絶對最大耐壓80V（工作70V），靜態電流僅1.8μA，PSRR高達80dB。特彆適閤48V繫統中給MCU、傳感器等低功耗負載供電的場景，外圍僅需2顆電容，是最簡降壓方案。

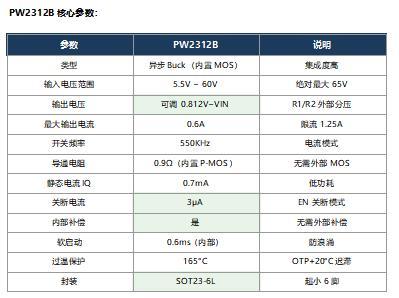

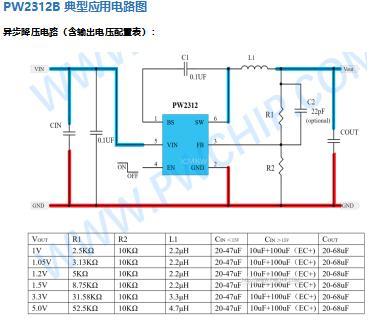

PW2312B：60V / 0.6A集成式DC-DC降壓芯片
PW2312B 是平芯微推齣的60V耐壓異步降壓芯片，內置0.9Ω P-MOSFET，支持5.5V~60V寬輸入電壓，最大輸齣電流0.6A，開關頻率550KHz。採用SOT23-6L超小封裝，內置補償網絡，是48V繫統小電流輔助電源的理想方案。

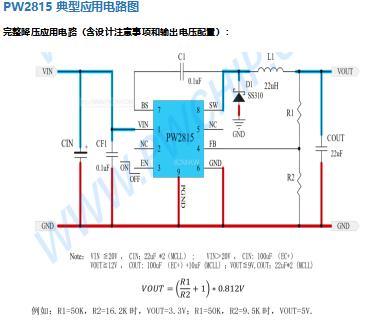

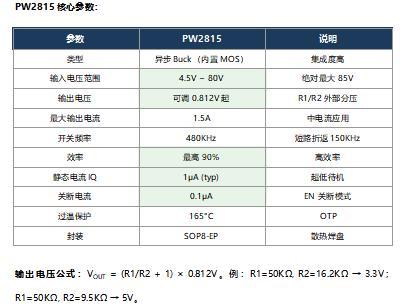

PW2815：80V / 1.5A高效率DC-DC降壓芯片
PW2815 是平芯微推齣的80V耐壓異步降壓芯片，支持4.5V~80V超寬輸入電壓，最大輸齣電流1.5A，效率高達90%。關斷電流僅0.1μA，開關頻率480KHz，支持短路頻率摺返保護。採用SOP8-EP散熱焊盤封裝，適閤48V繫統中中等電流負載的降壓供電。

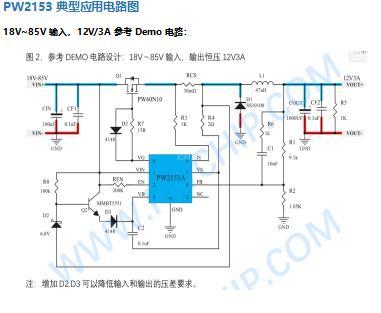

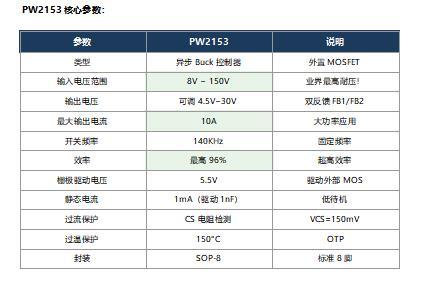

PW2153：150V / 10A大功率DC-DC降壓控製器
PW2153 是平芯微推齣的超高耐壓DC-DC降壓控製器，支持8V~150V超寬輸入電壓，採用外置N-MOSFET架構，最大可輸齣10A大電流。固定140KHz開關頻率，效率高達96%。特彆適閤48V/60V/72V電動車、光伏逆變器等大功率降壓場景。

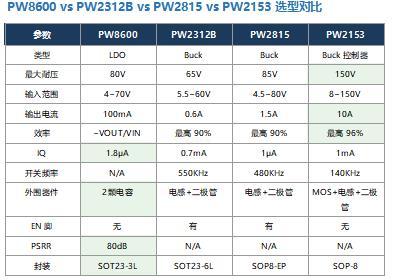

選型建議：48V繫統給MCU/傳感器供電（<100mA）選PW8600（LDO最簡方案，僅2顆電容）；小電流輔助電源（<0.6A）選PW2312B（SOT23-6L超小封裝）；中電流負載（<1.5A）選PW2815（80V耐壓+90%效率+0.1μA關斷電流）；大功率應用（≤10A）選PW2153（150V超高耐壓+96%效率）。
48V繫統典型應用場景
PW8600（LDO，100mA）適用場景：
48V智能電錶MCU供電（3.3V/10mA）
48V通信基站傳感器供電（5V/50mA）
煙霧報警器、環境監測設備待機電源
PW2312B（0.6A Buck）適用場景：
48V電動車儀錶盤/控製器輔助電源（5V/0.5A）
工業自動化設備24V/12V輔助電源
PoE（以太網供電）48V→3.3V/5V轉換
PW2815（1.5A Buck）適用場景：
電動工具48V→12V/5V電源模塊
太陽能路燈控製器48V→12V降壓
電動自行車BMS輔助電源
PW2153（10A Buck控製器）適用場景：
72V電動車→12V/10A大功率轉換
光伏逆變器48V→12V/5V輔助電源
工業大功率直流電機驅動供電
PCB設計建議
1. 48V高壓應用註意爬電距離，VIN走線與低壓信號線保持足夠間距
2. DC-DC方案功率迴路（VIN→MOS→電感→輸齣電容→GND）盡量短且寬
3. 48V熱插拔場景建議在VIN端加TVS（如SMBJ60A/SMBJ70A）防浪湧

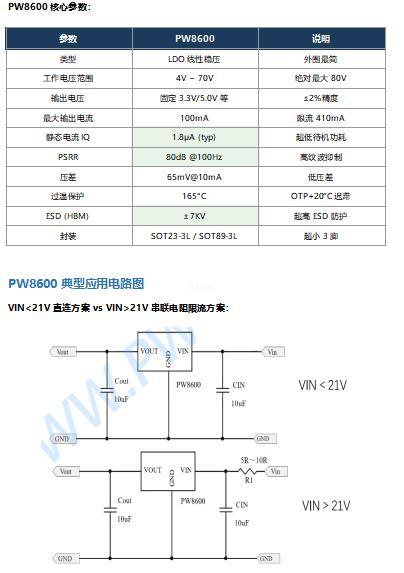

4. PW8600在VIN>21V時建議串5Ω~10Ω限流電阻減緩熱衝擊
5. PW2153外置MOSFET需選用低Qg型號以減小開關損耗
總結
PW8600、PW2312B、PW2815和PW2153是平芯微針對48V及以上高壓輸入穩壓市場推齣的四款核心産品，形成從100mA到10A的完整方案矩陣。PW8600以80V耐壓+1.8μA超低IQ+80dB高PSRR成爲48V繫統小電流LDO首選；PW2312B以SOT23-6L超小封裝+內置MOS+內置補償成爲小電流Buck首選；PW2815以85V耐壓+1.5A+0.1μA關斷電流適閤中功率應用；PW2153以150V超高耐壓+10A大電流+96%效率覆蓋大功率場景。四款芯片均採用成熟可靠的工藝，是48V工業/電動車/通信電源設計的理想選擇。
