兩節/三節串聯鋰電池保護芯片方案閤集，帶均衡/不帶均衡全覆蓋

鋰電池保護闆

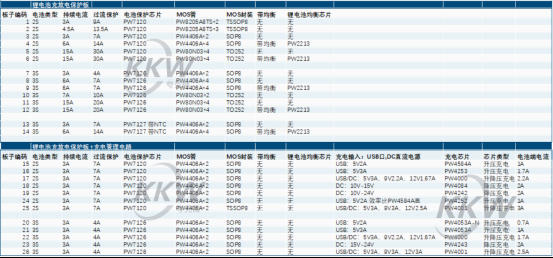

2 串 & 3 串 産品繫列介紹 + 充電電路二閤一

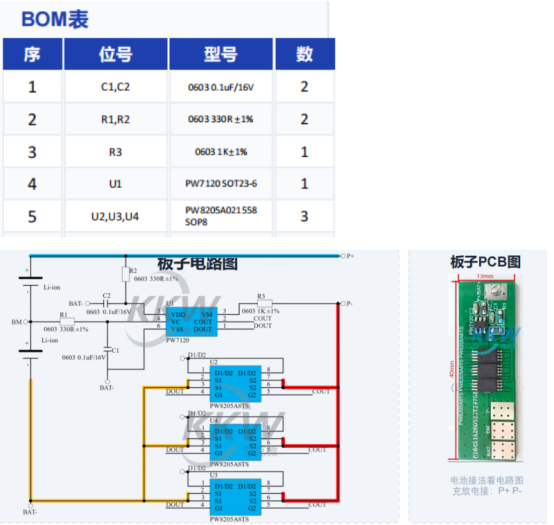

2S 保護闆 — 闆子編碼 2

過流電流約 : 14A

電池類型 2S 持續電流 4.5A 保護芯片 PW7120 MOS 管 PW8205A021558*3

MOS 封裝 TSSOP8 帶均衡 無 均衡芯片 無 闆子編碼 2

主芯片介紹

PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

2S 保護闆 — 闆子編碼 3

過流電流約 : 7A

電池類型 2S 持續電流 3A 保護芯片 PW7120 MOS 管 PW4406A*2

MOS 封裝 SOP8 帶均衡 無 均衡芯片 無 闆子編碼 3

主芯片介紹

PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

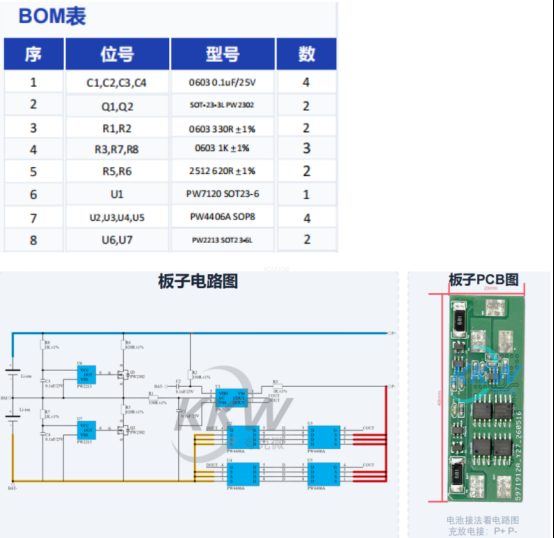

2S 保護闆 — 闆子編碼 4

過流電流約 : 14A

電池類型 2S 持續電流 6A 保護芯片 PW7120 MOS 管 PW4406A*4

MOS 封裝 SOP8 帶均衡 帶均衡 均衡芯片 PW2213 闆子編碼 4

主芯片介紹

PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

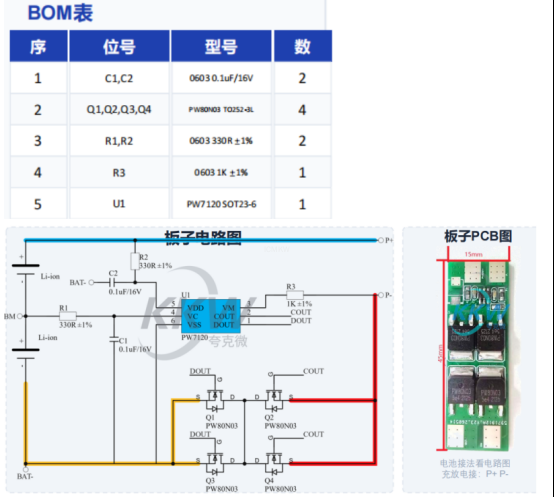

2S 保護闆 — 闆子編碼 5

過流電流約 : 30A

電池類型 2S 持續電流 15A 保護芯片 PW7120 MOS 管 PW80N03*4

MOS 封裝 TO252 帶均衡 無 均衡芯片 無 闆子編碼 5

主芯片介紹

PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。
