干电池锂电池升降压 3.6V0.2A 恒压输出电路板-62号 PW6566芯片

2023-05-24 16:01:33

郑先生

原创

1283

62号密码是PWCHIP，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

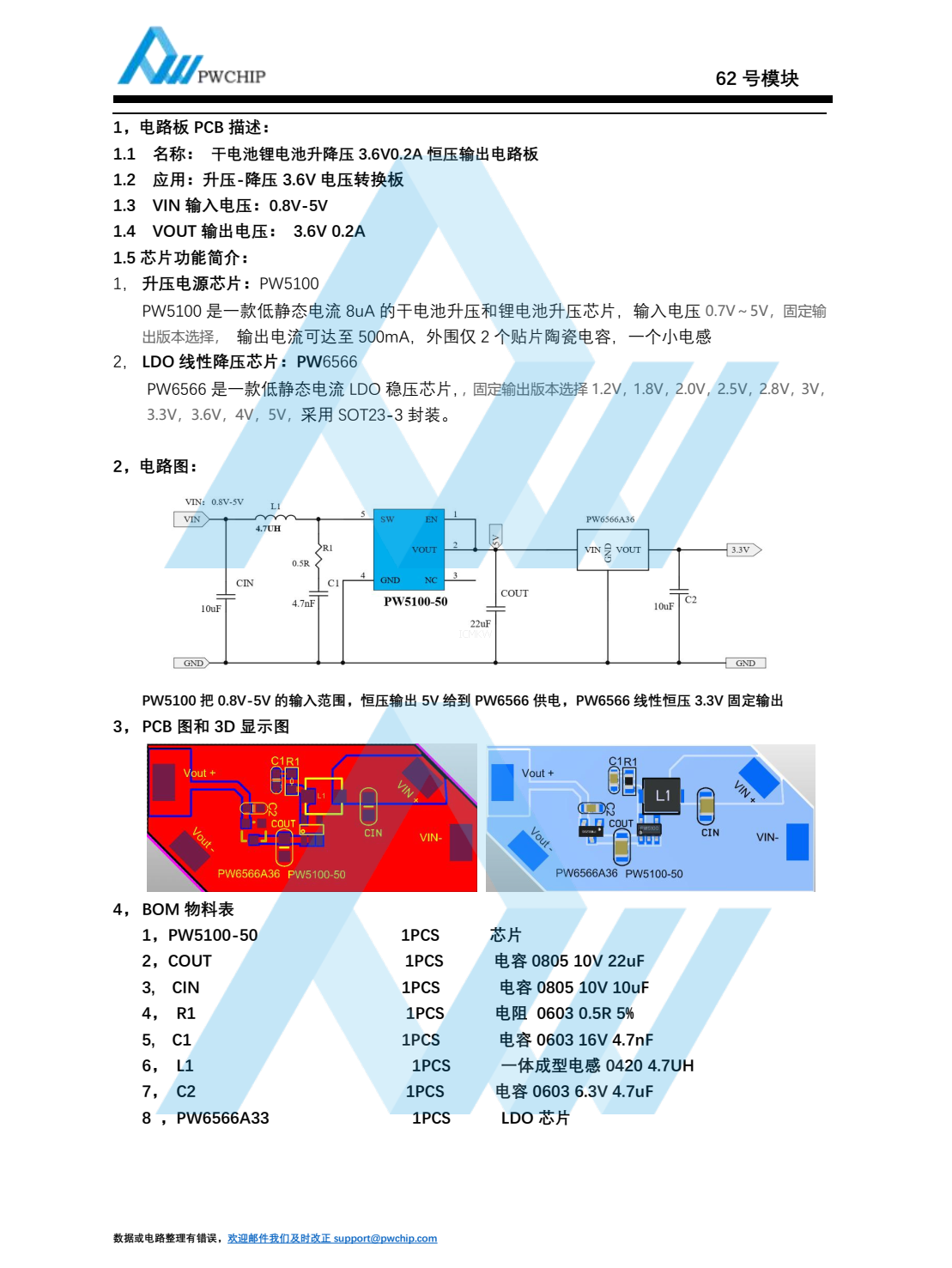

摘要：1，电路板 PCB 描述：1.1 名称：干电池锂电池升降压 3.6V0.2A 恒压输出电路板1.2 应用：升压-降压 3.6V 电压转换板1.3 VIN 输入电压： 0.8V-5V1.4 VOUT 输出电压： 3.6V 0.2A1.5 芯片功能简介：1，升压电源芯片： PW5100PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片，输入电压 0.7V～5V，固定输出版本选择，输出电流可达至 500mA，外围仅 2 个贴片陶瓷电容，一个小电感2， LDO 线性降压芯片： PW6566PW6566 是一款低静态电流 LDO 稳压芯片，，固定输出版本选择 1.2V，1.8V，2.0V，2.5V，2.8V，3V，3.3V，3.6V，4V，5V，采用 SOT23-3 封装。
