干电池锂电池升降压 3.3V0.5A 恒压输出电路板-63号 PW2058芯片

2023-05-24 16:03:55

郑先生

原创

259

63号密码是PWCHIP，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

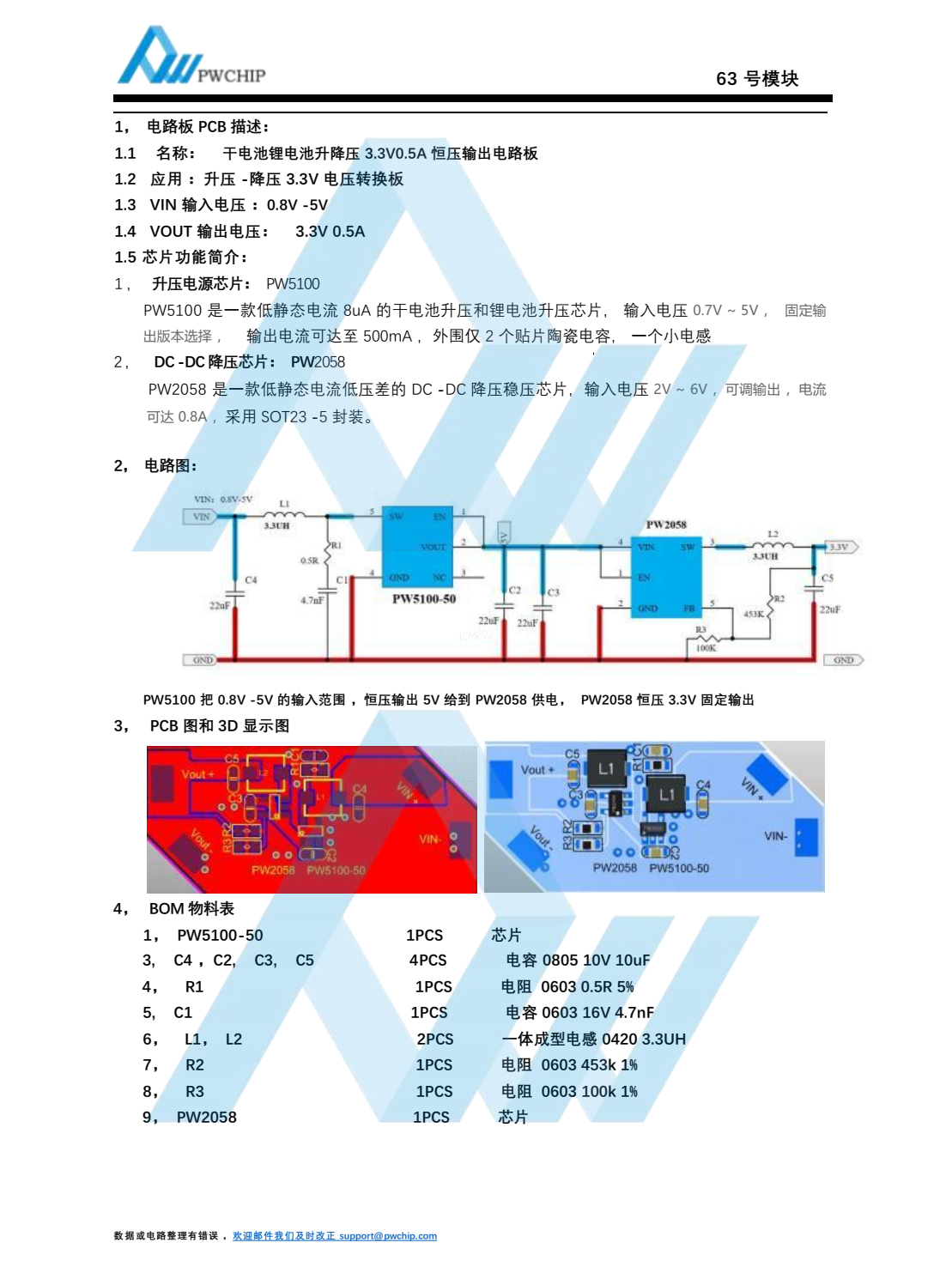

摘要：1，电路板 PCB 描述：1.1 名称：干电池锂电池升降压 3.3V0.5A 恒压输出电路板1.2 应用：升压-降压 3.3V 电压转换板1.3 VIN 输入电压： 0.8V-5V1.4 VOUT 输出电压： 3.3V 0.5A1.5 芯片功能简介：1，升压电源芯片： PW5100PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片，输入电压 0.7V～5V，固定输出版本选择，输出电流可达至 500mA，外围仅 2 个贴片陶瓷电容，一个小电感2， DC-DC 降压芯片： PW2058PW2058 是一款低静态电流低压差的 DC-DC 降压稳压芯片，输入电压 2V～6V，可调输出，电流可达 0.8A，采用 SOT23-5 封装。

39,40,41,42,43号-PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板
