锂电池充放电板子 5V3A 充电和升压放电 5V3A-92号 PW4035芯片

2023-05-25 10:28:23

郑先生

原创

213

92号密码是PWCHIP ，WWW.PWCHIP.COM.zip 0 点击下载文件( 12 积分)

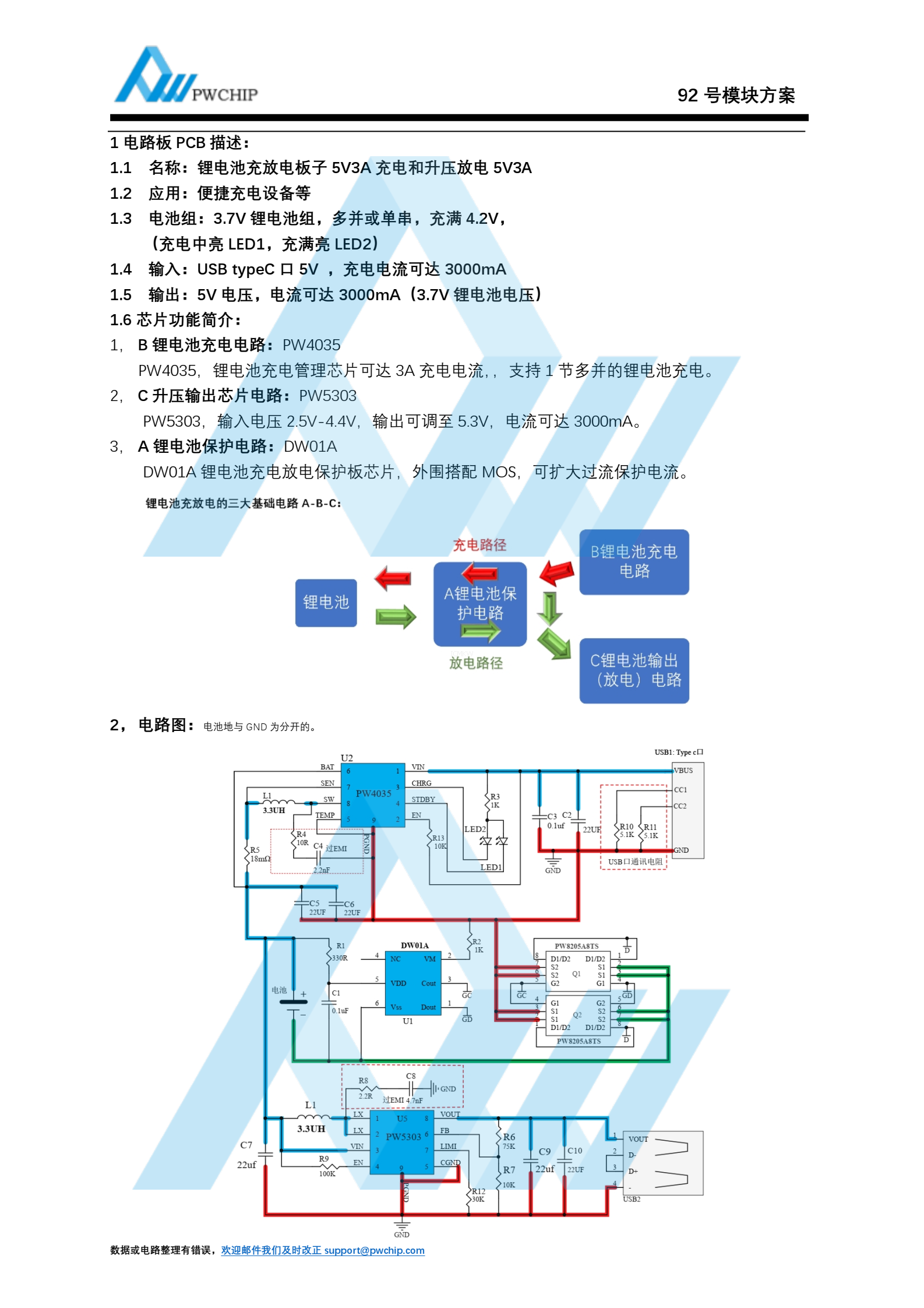

摘要：1 电路板 PCB 描述：1.1 名称：锂电池充放电板子 5V3A 充电和升压放电 5V3A1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V，（充电中亮 LED1，充满亮 LED2）1.4 输入： USB typeC 口 5V ，充电电流可达 3000mA1.5 输出： 5V 电压，电流可达 3000mA（3.7V 锂电池电压）1.6 芯片功能简介：1， B 锂电池充电电路： PW4035PW4035，锂电池充电管理芯片可达 3A 充电电流，，支持 1 节多并的锂电池充电。2， C 升压输出芯片电路： PW5303PW5303，输入电压 2.5V-4.4V，输出可调至 5.3V，电流可达 3000mA。3， A 锂电池保护电路： DW01ADW01A 锂电池充电放电保护板芯片，外围搭配 MOS，可扩大过流保护电流。

10号-USB 输入带 6.1V 过压关闭， 36V 耐压保护，单节锂电池 3A 充电管理板

97号-锂电池充放电板子 5V3A 充电和升压放电 5V3A，输入抗压 36V
