锂电池充放电板子 5V0.5A 充和放电， 输入可抗 40V 浪涌-93号 PW4057H芯片
-
2023-05-25 10:30:36
-
郑先生
原创 -
248

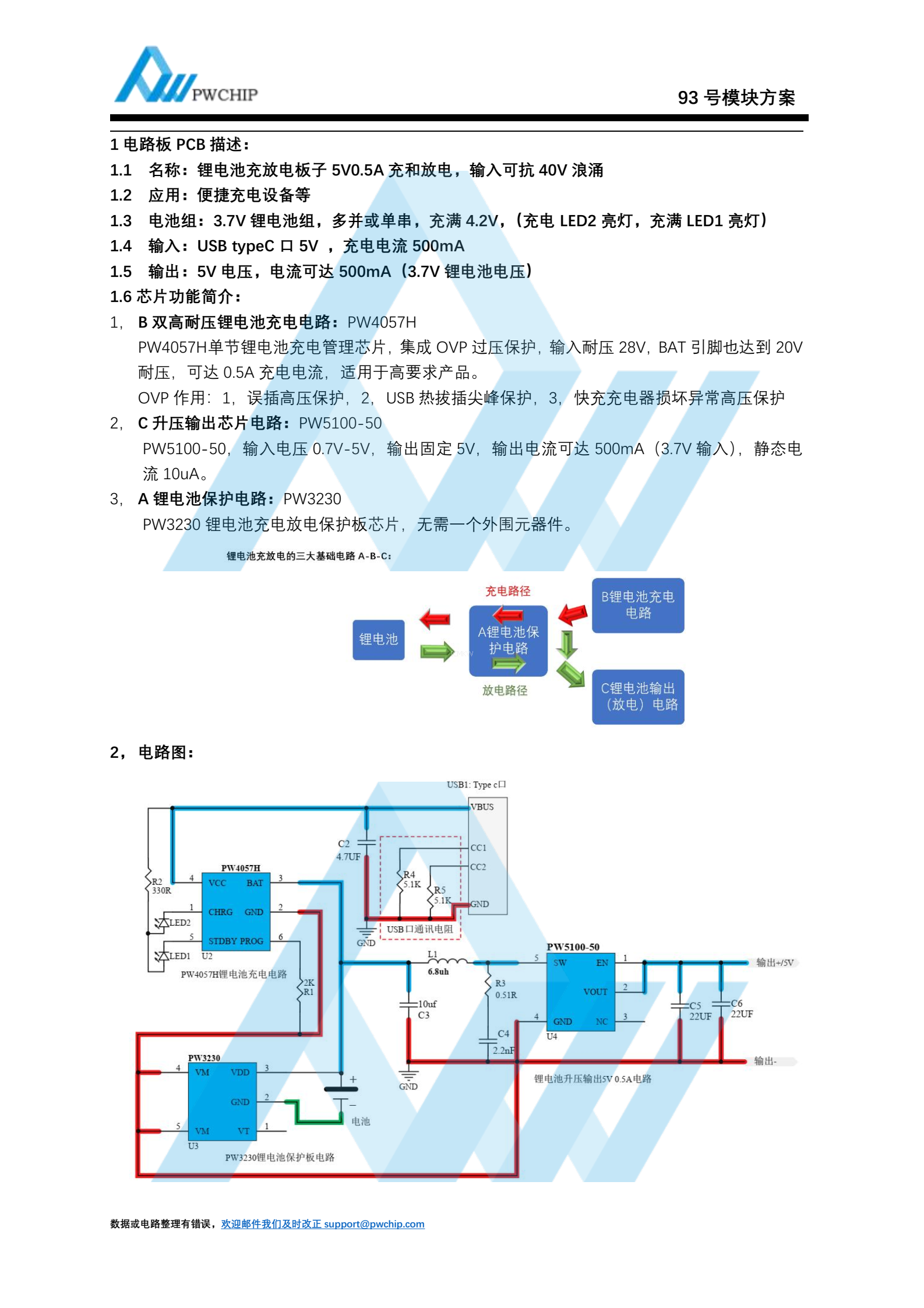

摘要：1 电路板 PCB 描述：1.1 名称： 锂电池充放电板子 5V0.5A 充和放电， 输入可抗 40V 浪涌1.2 应用： 便捷充电设备等1.3 电池组： 3.7V 锂电池组， 多并或单串， 充满 4.2V， （充电 LED2 亮灯， 充满 LED1 亮灯）1.4 输入： USB typeC 口 5V ， 充电电流 500mA1.5 输出： 5V 电压， 电流可达 500mA（3.7V 锂电池电压）1.6 芯片功能简介：1， B 双高耐压锂电池充电电路： PW4057HPW4057H单节锂电池充电管理芯片， 集成 OVP 过压保护， 输入耐压 28V， BAT 引脚也达到 20V耐压， 可达 0.5A 充电电流， 适用于高要求产品。OVP 作用： 1， 误插高压保护， 2， USB 热拔插尖峰保护， 3， 快充充电器损坏异常高压保护2， C 升压输出芯片电路： PW5100-50PW5100-50， 输入电压 0.7V-5V， 输出固定 5V， 输出电流可达 500mA（3.7V 输入） ， 静态电流 10uA。3， A 锂电池保护电路： PW3230PW3230 锂电池充电放电保护板芯片， 无需一个外围元器件。
