三节串联锂电池充放电板,5V2A 输入和输出 5V2.4A-108号 PW4053M芯片

2023-05-25 13:38:10

郑先生

原创

287

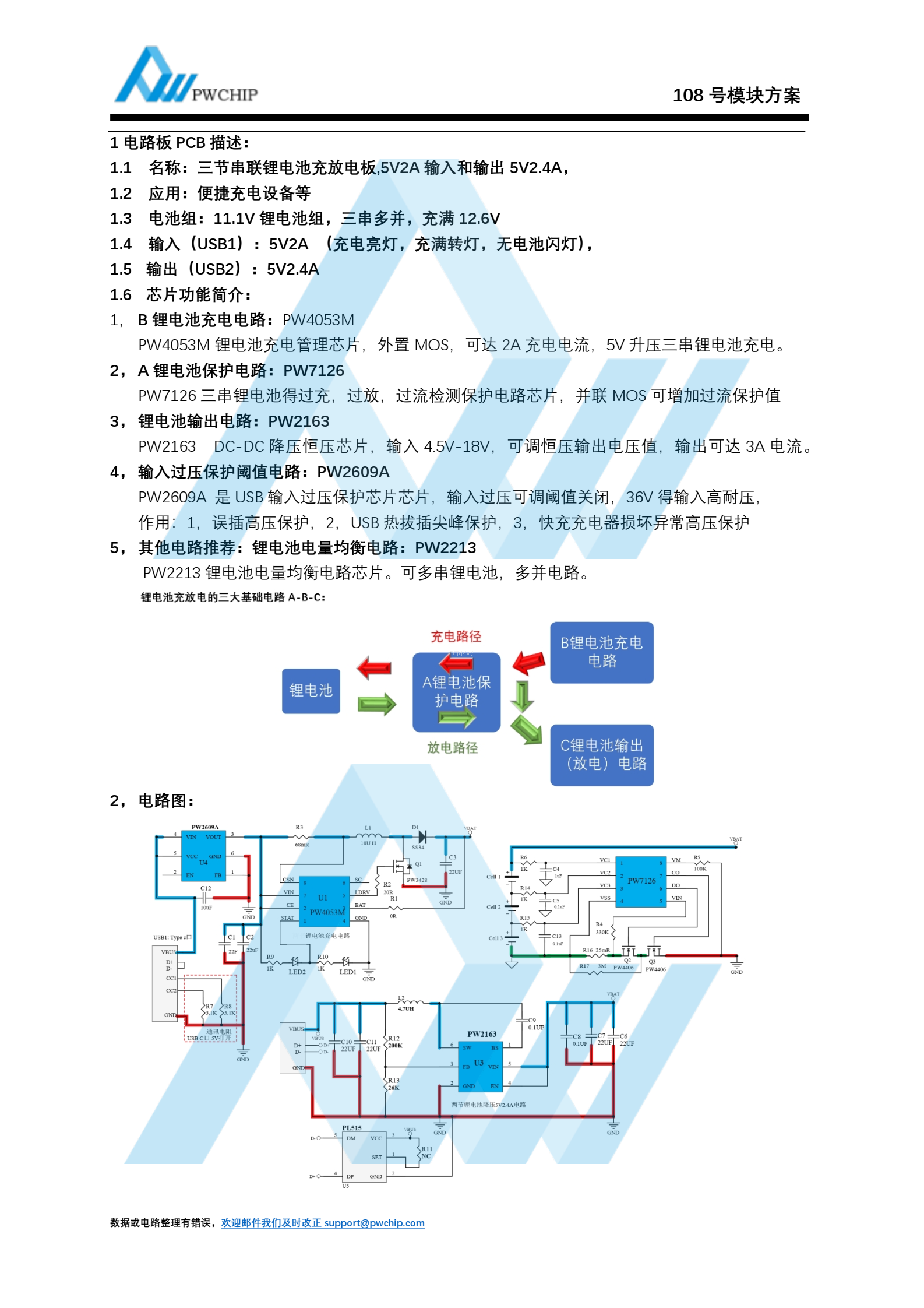

摘要：1 电路板 PCB 描述：1.1 名称：三节串联锂电池充放电板,5V2A 输入和输出 5V2.4A，1.2 应用：便捷充电设备等1.3 电池组： 11.1V 锂电池组，三串多并，充满 12.6V1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯），1.5 输出（USB2）： 5V2.4A1.6 芯片功能简介：1， B 锂电池充电电路： PW4053MPW4053M 锂电池充电管理芯片，外置 MOS，可达 2A 充电电流， 5V 升压三串锂电池充电。2， A 锂电池保护电路： PW7126PW7126 三串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值3，锂电池输出电路： PW2163PW2163 DC-DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出电压值，输出可达 3A 电流。4，输入过压保护阈值电路： PW2609APW2609A 是 USB 输入过压保护芯片芯片，输入过压可调阈值关闭， 36V 得输入高耐压，作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护5，其他电路推荐：锂电池电量均衡电路： PW2213PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。

35号-USB C 口输入含过压保护,三节串联锂电池充电管理板 12.6V
36号-USB C 口 5V 输入, 12.6V 三节串联锂电池充电管理板， PW4053M 芯片

140号-三节串联锂电池充放电板,5V2A 输入和输出同 USB C 口
