三节串联锂电池充放电板,5V2A 输入和输出-109号 PW2213芯片

2023-05-25 13:42:51

郑先生

原创

685

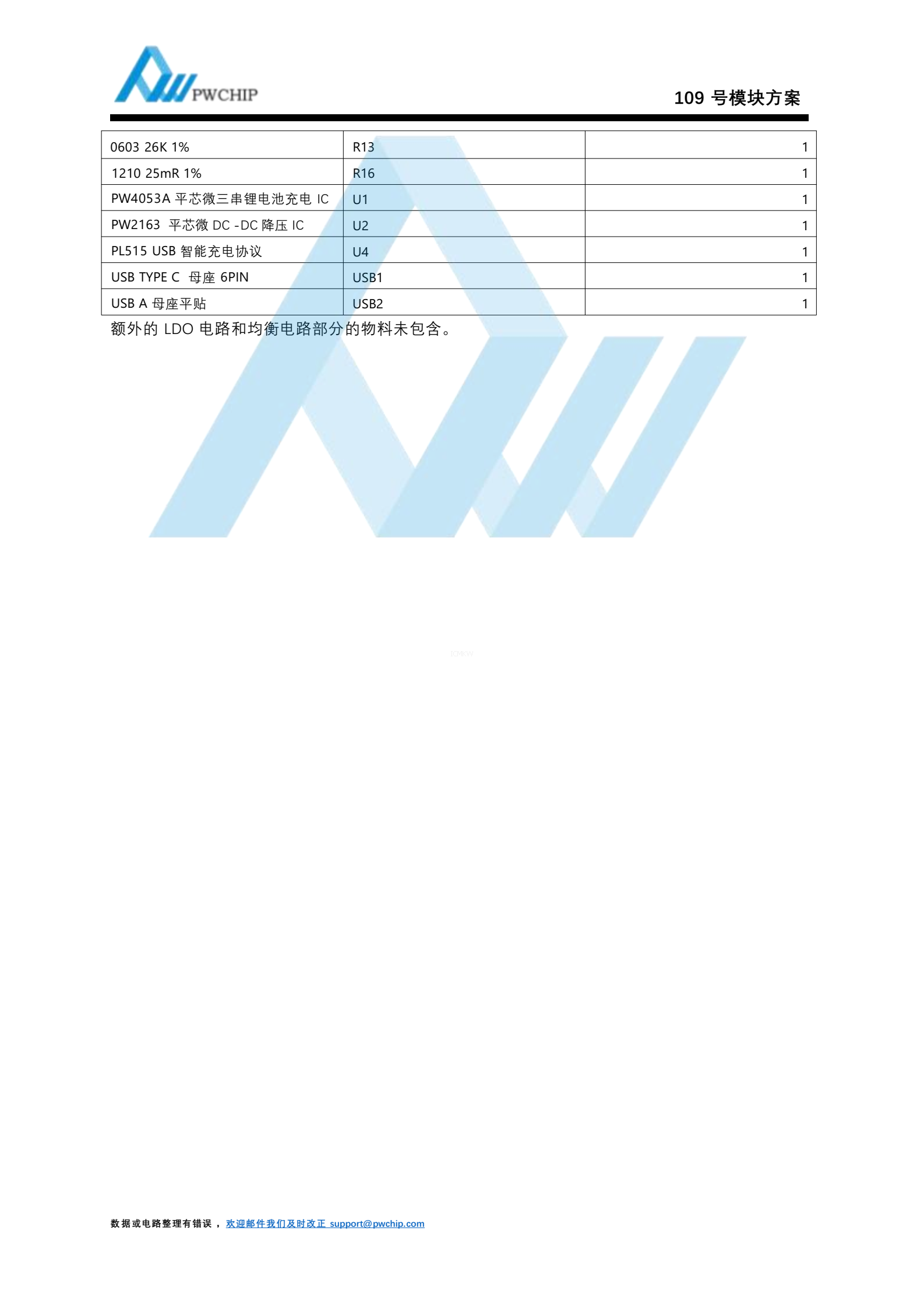

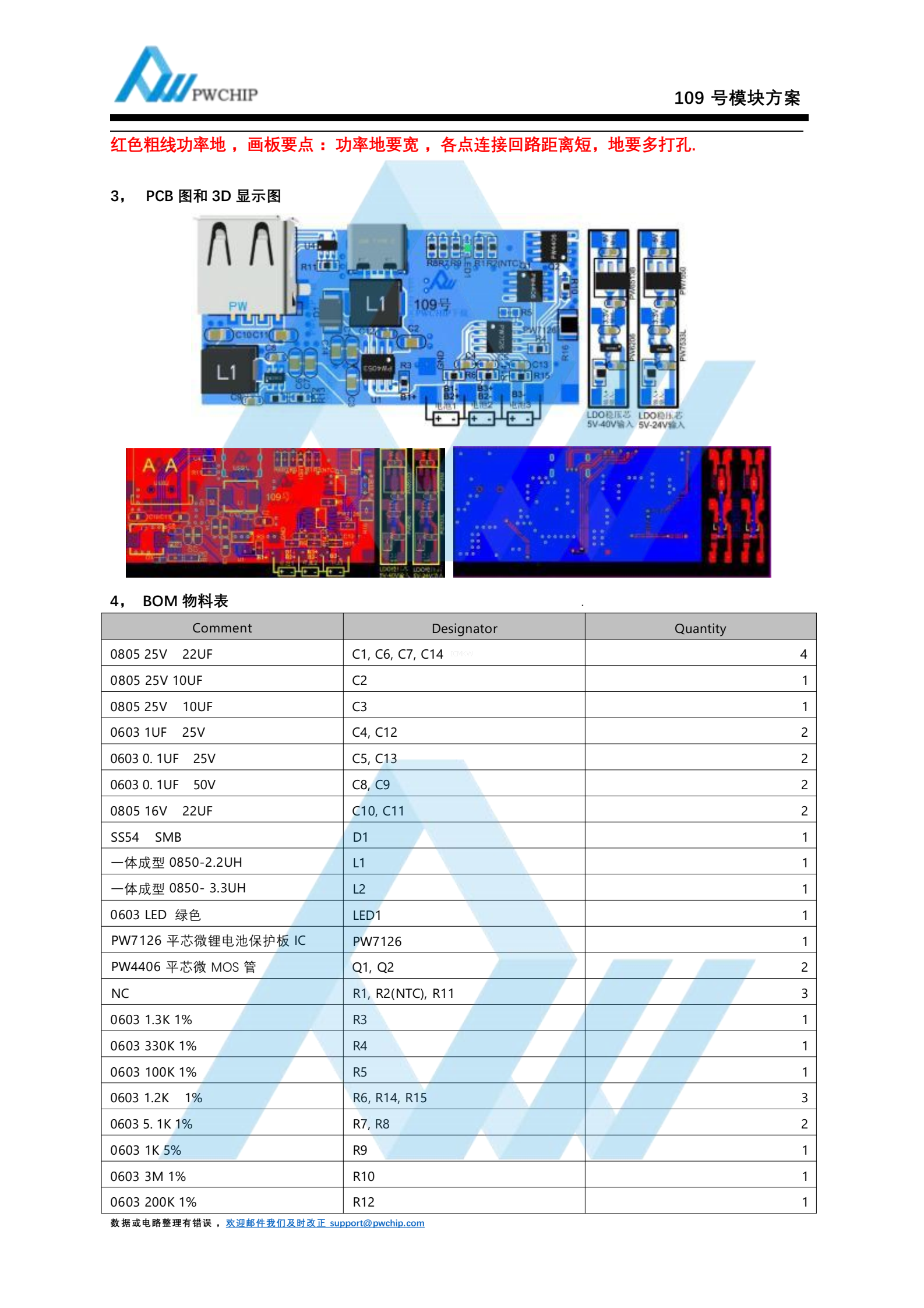

摘要：1 电路板 PCB 描述：1.1 名称：三节串联锂电池充放电板,5V2A 输入和输出1.2 应用：便捷充电设备等1.3 电池组： 11.1V 锂电池组，三串多并，充满 12.6V1.4 输入 ( USB1) ： 5V2A (充电亮灯，充满转灯，无电池闪灯) ，1.5 输出 ( USB2) ： 5V2.4A (最大 3A)1.6 芯片功能简介：1， B 锂电池充电电路： PW4053APW4053A锂电池充电管理芯片，内置 MOS，可达输出 12.6V 1A 充电，支持 5V 输入升压三串锂电池充电。2， A 锂电池保护电路： PW7126PW7126 三串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值3，锂电池输出电路： PW2163PW2163 DC -DC 降压恒压芯片，输入 4.5V-18V，可调恒压输出，，输出可达 5A3A 电流。4，锂电池电量均衡电路： PW2213PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。
