PW7120+PW80N03*4两串锂电池充放电保护板方案，持续15A，过流保护30A

概述

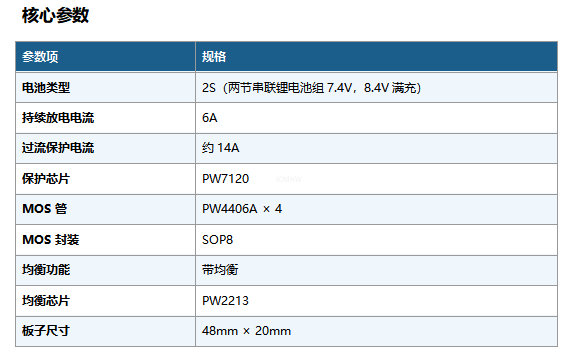

本保护板采用平芯微自研PW7120保护芯片，搭配PW4406A × 4 MOS管，为2S（两节串联锂电池 组 7.4V ，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流6A，过流保护阈值约14A。集成PW2213均衡芯片，有效延长电池组使用寿命。

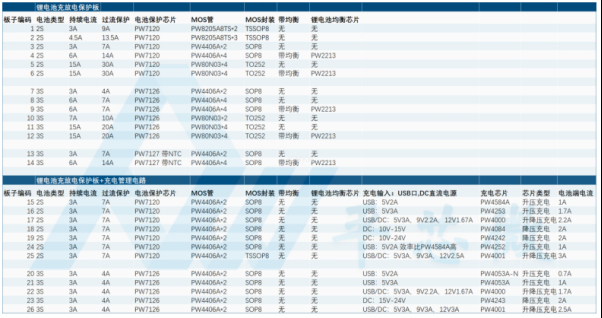

主控芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

PW2213 是一款高精度电池均衡芯片，可有效消除两节电池之间的电压差异，延长电池组使用寿命，确保充放电一致性。

方案特点

● 4颗PW4406A并联，14A过流保护，6A持续放电

● 带PW2213均衡功能，自动平衡两节电池电压

● 均衡功能延长电池组循环寿命30%以上

● SOP8封装MOS管

● 适合长时间大电流放电场景

● 板子尺寸：48mm × 20mm

典型应用场景

电动工具、电动滑板车、筋膜枪、大功率LED灯、电动园林工具、车载吸尘器

接线说明

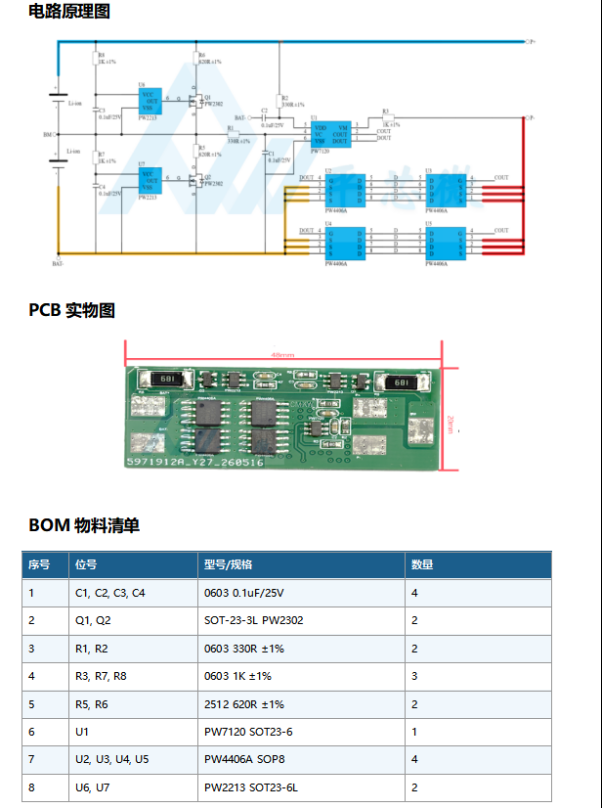

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

资料 与技术支持
