PW7120+PW4406A*2两串锂电池充放电保护板方案，持续3A，过流保护7A

概述

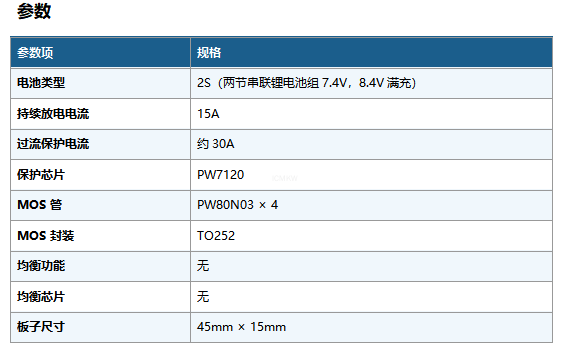

本保护板采用平芯微自研PW7120保护芯片，搭配PW80N03 × 4 MOS管，为2S（两节串联锂电池组7.4V，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流15A，过流保护阈值约30A。

主控芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

方案特点

● 4颗PW80N03 TO252大功率MOS管，提供30A过流保护

● TO252封装散热面积大，持续15A放电无压力

● 适合大电流应用场景，如电动工具、电动车

● 电路简洁，仅需9颗元器件

● 板子尺寸：45mm × 15mm

典型应用场景

电动工具、电动滑板车、电动自行车、大功率LED灯、电动园林工具

接线说明

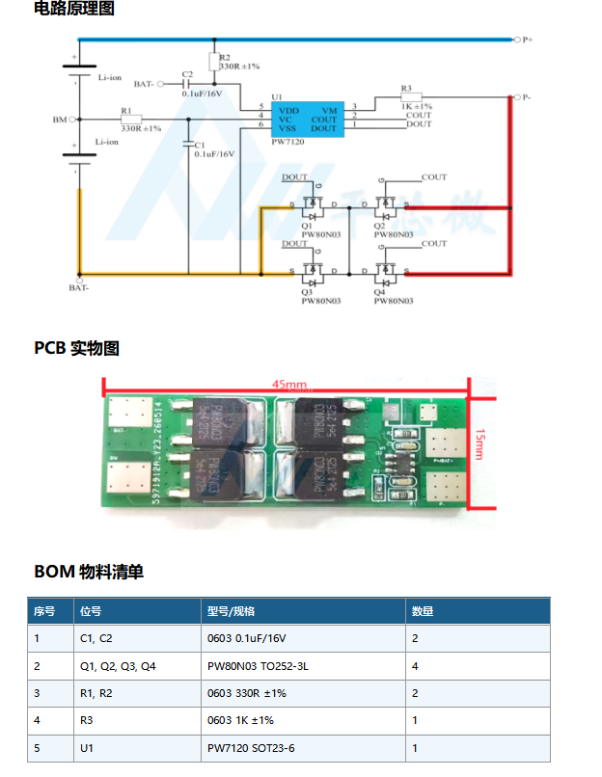

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。

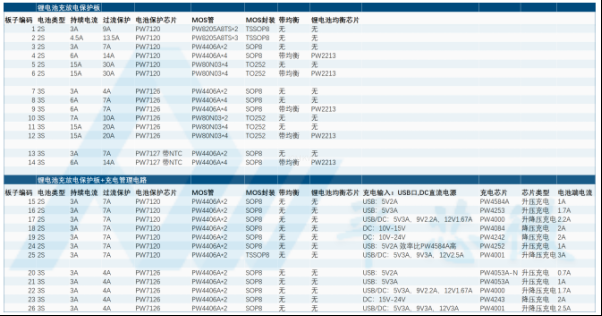

资料与技术支持

可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html   。
