锂电池充电+ 保护完整方案指南 ——CS5090EA

一、CS5090EA + 锂电池保护电路 PW7120 完整方案

CS5090EA 简介：

5V USB 输入异步升压充电到 8.4V ，输出电流 1A~1.5A ，需要外部肖特基二极管，效率 88%~90% ， VIN 耐压 6.5V ， SOP8-EP 封装。

保护IC 推荐： PW7120 （两节串联锂电池保护 IC ）

PW7120 核心特点：

（1 ） SOP8 封装，专用两节串联锂电池保护；

（2 ）高精度过充保护 4.25V±25mV （每节）；

（3 ）高精度过放保护 2.7V±80mV （每节）；

（4 ）过流放电保护 + 过流充电保护 + 短路保护五重防护；

（5 ）低功耗设计：工作电流 8μA 、待机 3.2μA ；

（6 ） 8kV ESD 保护，工业级可靠性；

（7 ）支持外挂大电流 N-MOS ，可承载 30A 以上放电电流。

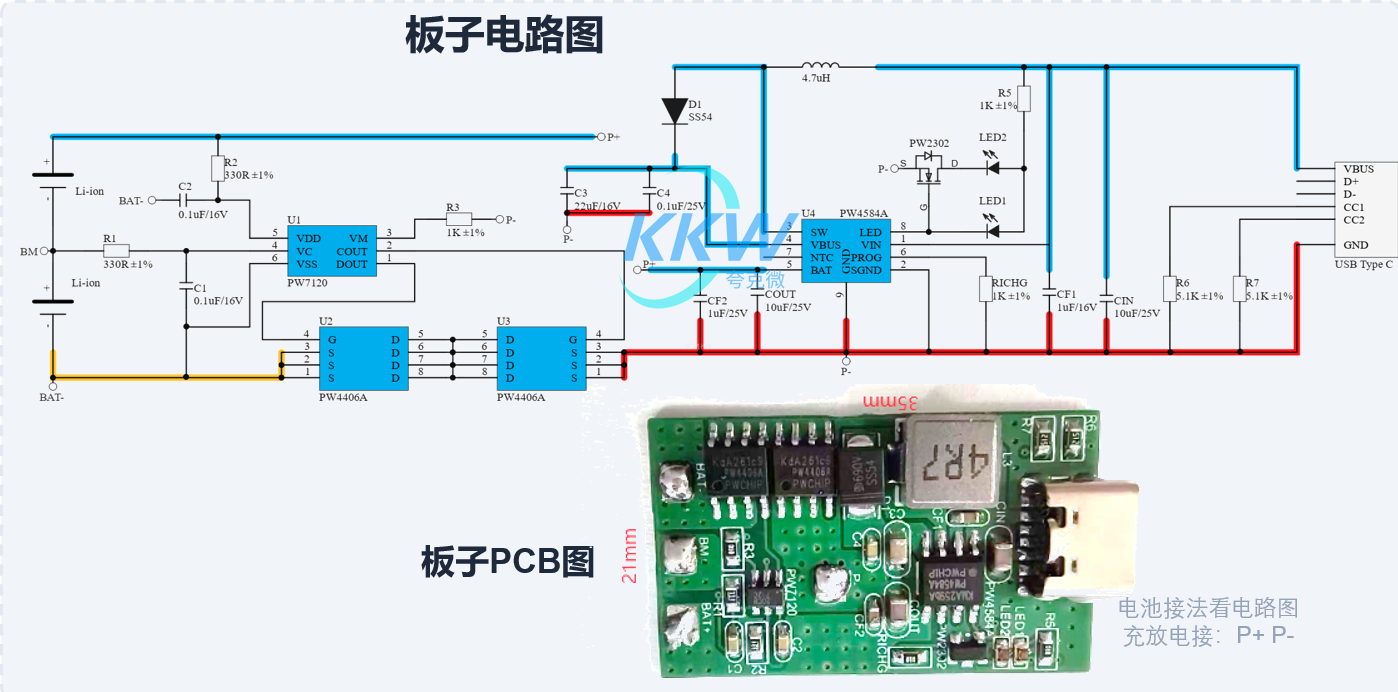

CS5090EA + PW7120 完整方案连接：    CS5090EA 跟 PW4584A 直接代替的，直接复用即可

方案特点：

入门级方案、成本最低、5V USB 输入、 1A 充电电流、适用于对讲机、小玩具、便携补光灯等入门产品。

二、PW4252 同步升压 + 锂电池保护电路 PW7120 方案

PW4252 简介：

5V USB 输入同步升压充电到 8.4V ，输出电流最大 1.2A ，效率 93% ， VIN 耐压 20V ， SOP8-EP 封装，无需外部肖特基二极管。

保护IC 推荐： PW7120 （同上）

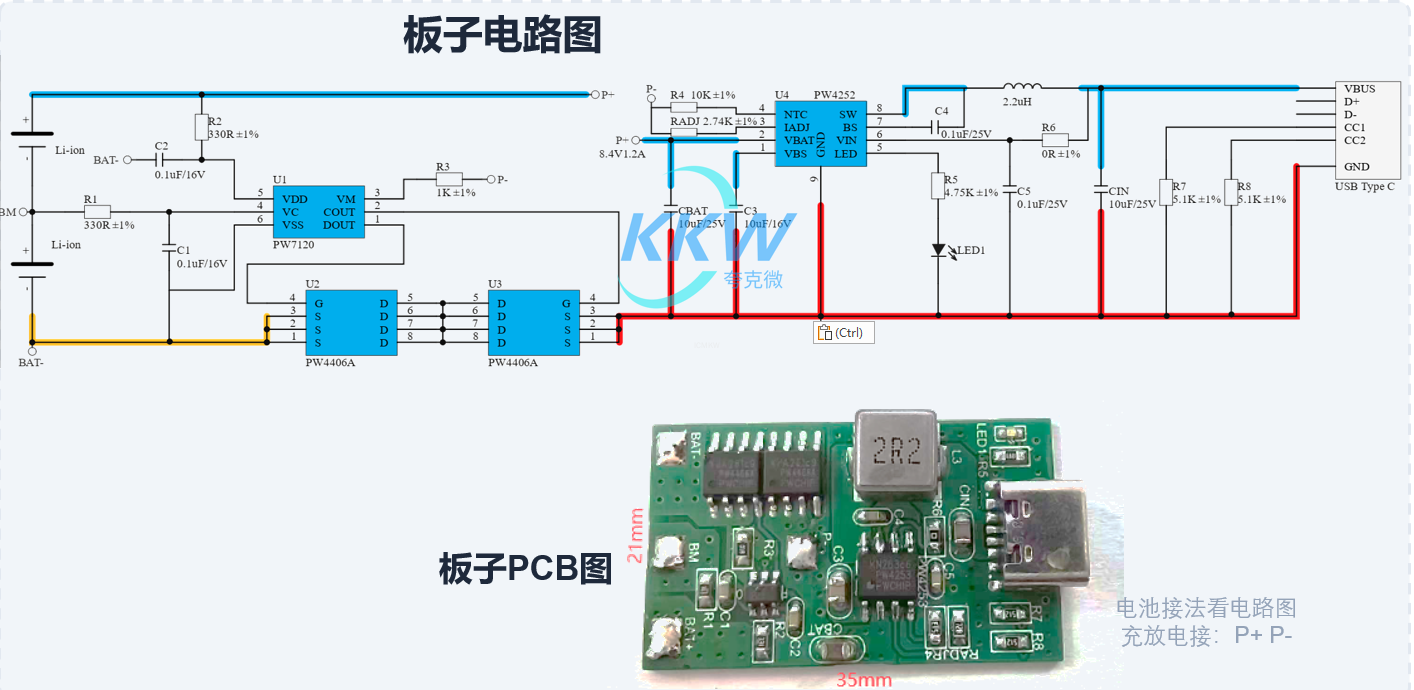

PW4252 + PW7120 完整方案连接：

方案特点：

省一颗肖特基二极管、发热更均匀、效率93% 、充电时间更短、 20V VIN 耐压更抗尖峰。适用于蓝牙音箱、便携仪器、电动牙刷、小家电等中端产品。

三、PW4253 大电流同步升压 + 锂电池保护电路 PW7120 方案

PW4253 简介：

5V USB 输入同步升压充电到 8.4V ，输出电流最大 2A ，效率 95% （业内领先）， VIN 耐压 20V ， SOP8-EP 封装， 750kHz 开关频率，充电更快。

保护IC 推荐： PW7120 （同上，配合更大电流 MOS ）

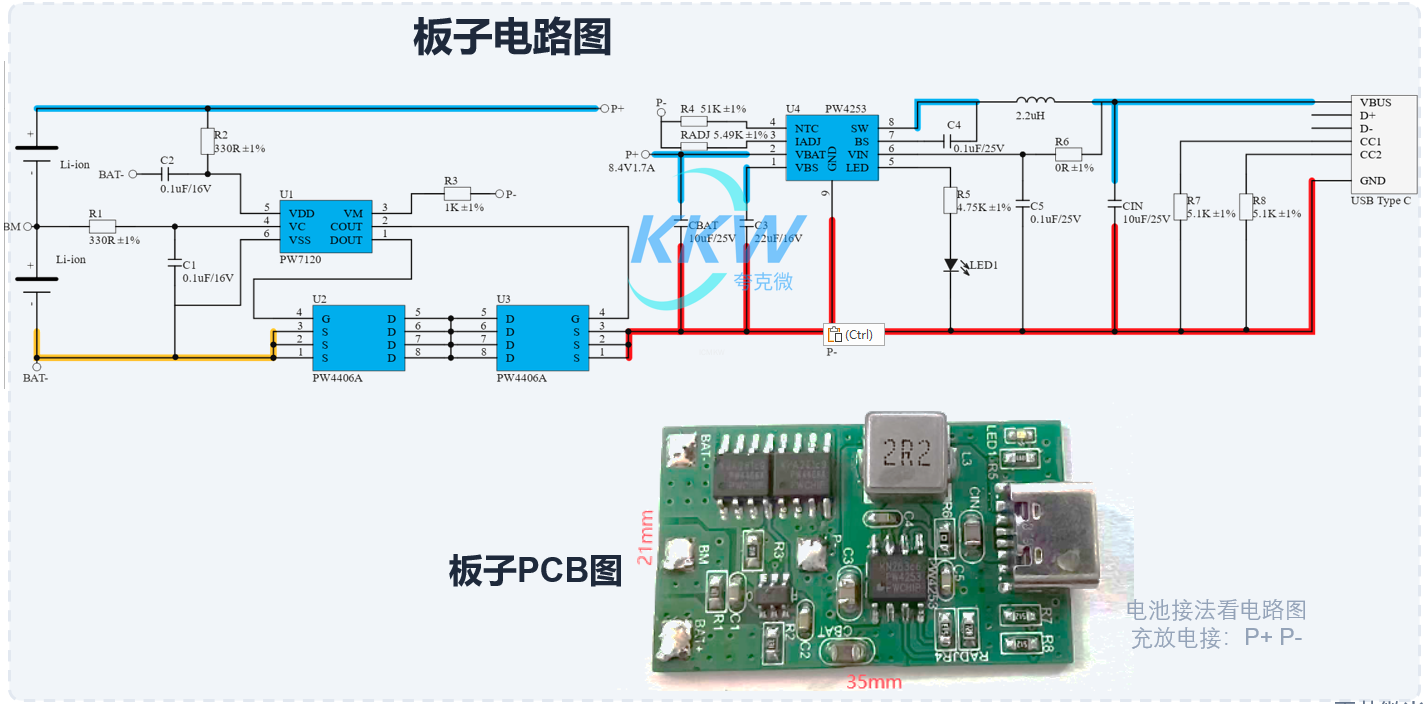

PW4253 + PW7120 完整方案连接：

外挂MOS 选型：

（1 ）中等电流（ ≤10A ） → PW8206A6S （ SOT23-6 双 N-MOS ）；

（2 ）大电流（ 10~30A ） → PW4406A （ SOP8 ）；

（3 ）超大电流（ ≥30A ） → PW20N03/PW80N03 （ TO252 ，并联多颗）。

方案特点：

2A 大电流快充、效率 95% 、充电时间比 CS5090EA 缩短约 40 分钟。适用于便携电动工具、大功率蓝牙音箱、共享设备、便携投影仪、电子烟等中大功率产品。

四、PW4000 宽输入升降压 + 锂电池保护电路 PW7120 方案

PW4000 简介：

4.2V~20V 宽输入升降压 Buck-Boost 充电 IC ，支持 1/2/3/4 节锂电池充电，最大充电电流 3A ， 450kHz 开关频率， QFN 3×4-15L 封装，效率典型 95% 。

保护IC 推荐： PW7120 （同上，配合大电流 MOS ）

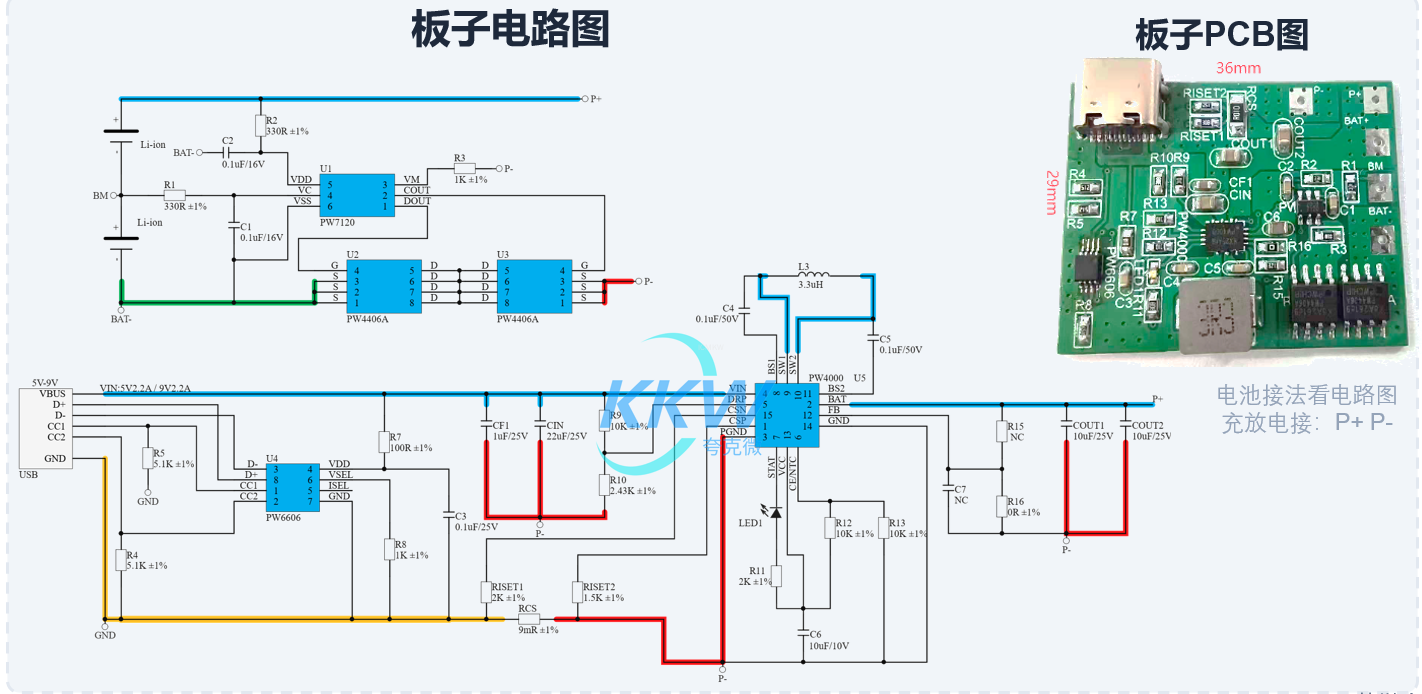

PW4000 + PW7120 完整方案连接：

PW4000 搭配 PW6606 PD/QC 取电 IC ：

可直接从5V/9V/12V PD 快充适配器取电，实现 USB 快充给两节锂电池，充电电流最大 3A ， 2500mAh 电池最快 1 小时 25 分钟充满。

外挂MOS 选型：

（1 ） 3A 充电场合 → PW4406A （ SOP8 ）；

（2 ） 3A 放电 + 瞬间大电流 → PW20N03/PW80N03 （ TO252 ，并联）。

方案特点：

宽输入4.2~20V 、支持 USB PD 快充、升降压自动切换、 3A 大电流、 QFN 封装 PCB 紧凑。适用于电动工具、便携投影、便携医疗、行车记录仪后备电源、需要 USB PD 快充的高端便携产品。

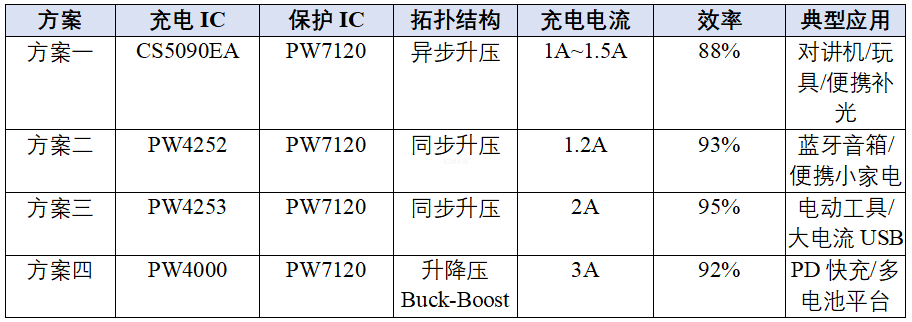

五、四大方案完整对比总表

六、结语

无论选用CS5090EA 、 PW4252 、 PW4253 还是 PW4000 作为充电 IC ， PW7120 两节锂电池保护 IC 都是必备的安全守门员。充电 IC + 保护 IC 双芯片方案，才能确保两节串联锂电池的完整安全防护 —— 充电 IC 负责精准控制电压电流，保护 IC 负责监测单节电池并在异常时切断 MOS ，两者协同工作，从源头杜绝过充、过放、过流、短路引发的鼓包起火事故。
