平芯微 HY2120-CB保护IC应用指南

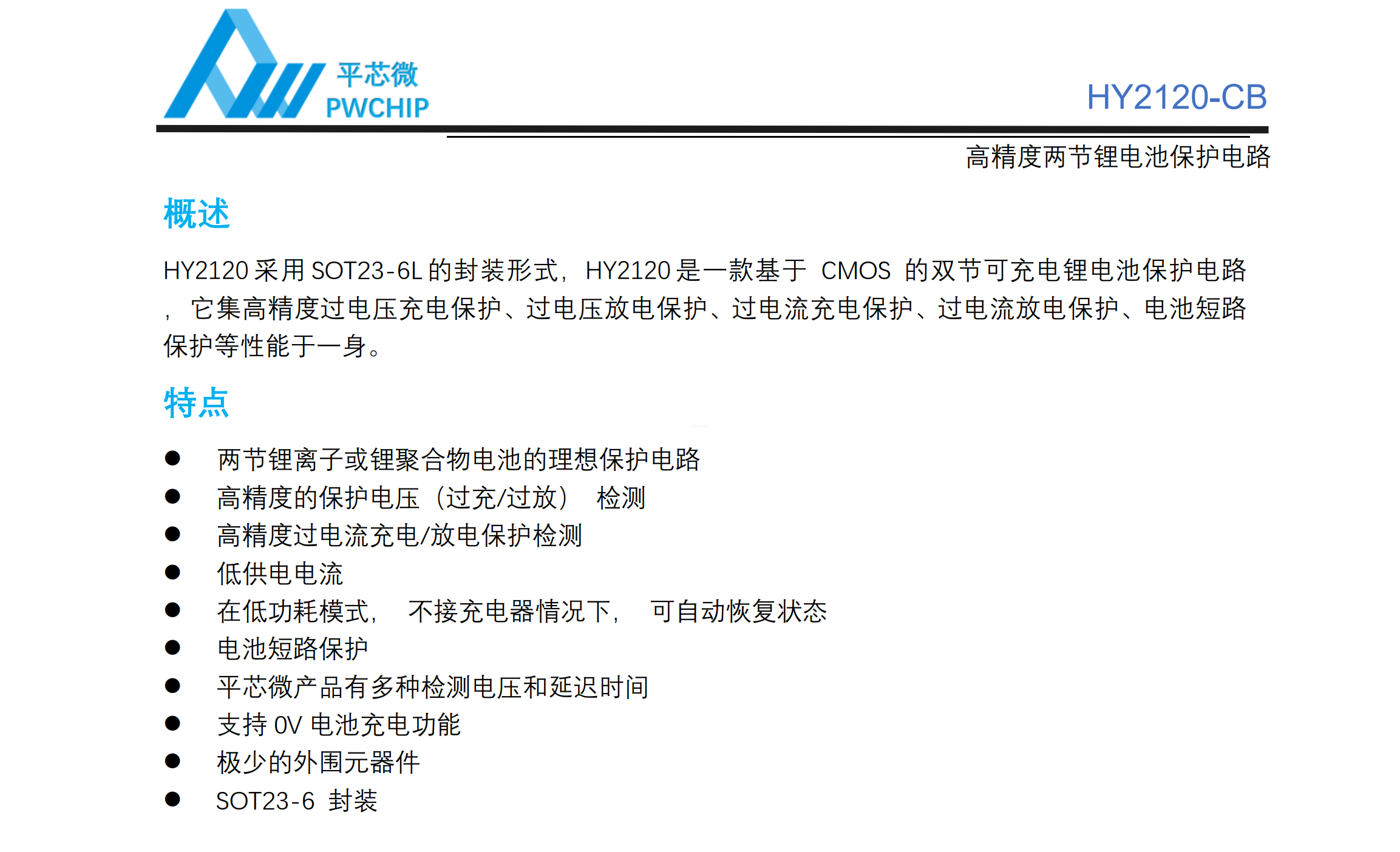

一、 平芯微HY2120-CB介绍

封装：SOT23-6

适用电池：2 节串联锂电池（ 7.4V/8.4V ）

保护功能： 过充 / 过放 / 过流 / 短路

NTC 保护： 无

工作电流： 微安级（极低功耗）

外围： 极简，只需几颗电容电阻 + 外置 MOS 管

平芯微HY2120-CB 保护 IC ，集成过充、过放、过流、短路四重保护，广泛应用于蓝牙音箱、小风扇、电动工具、 LED 灯具等产品。本文从工作原理到应用设计全面解析，并提供可直接替代的升级方案。

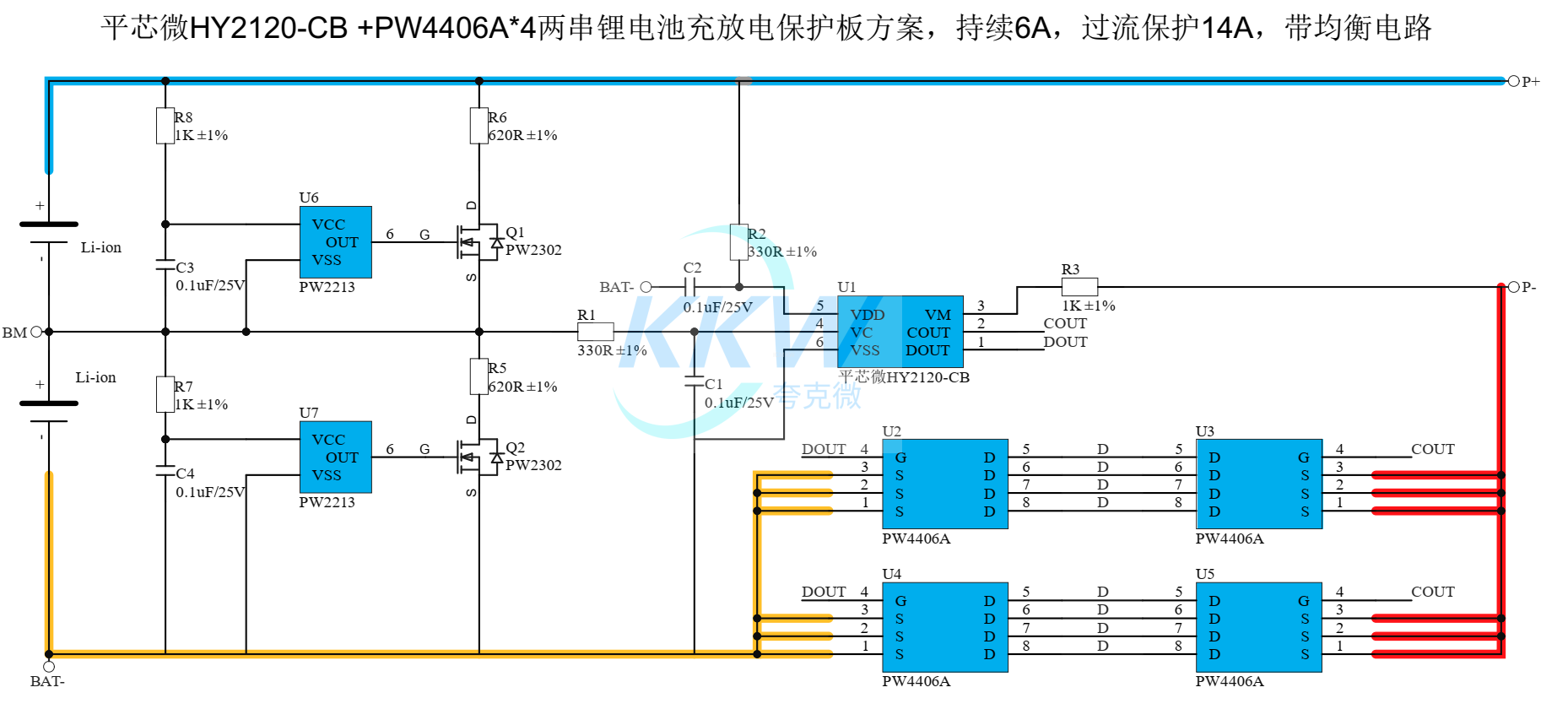

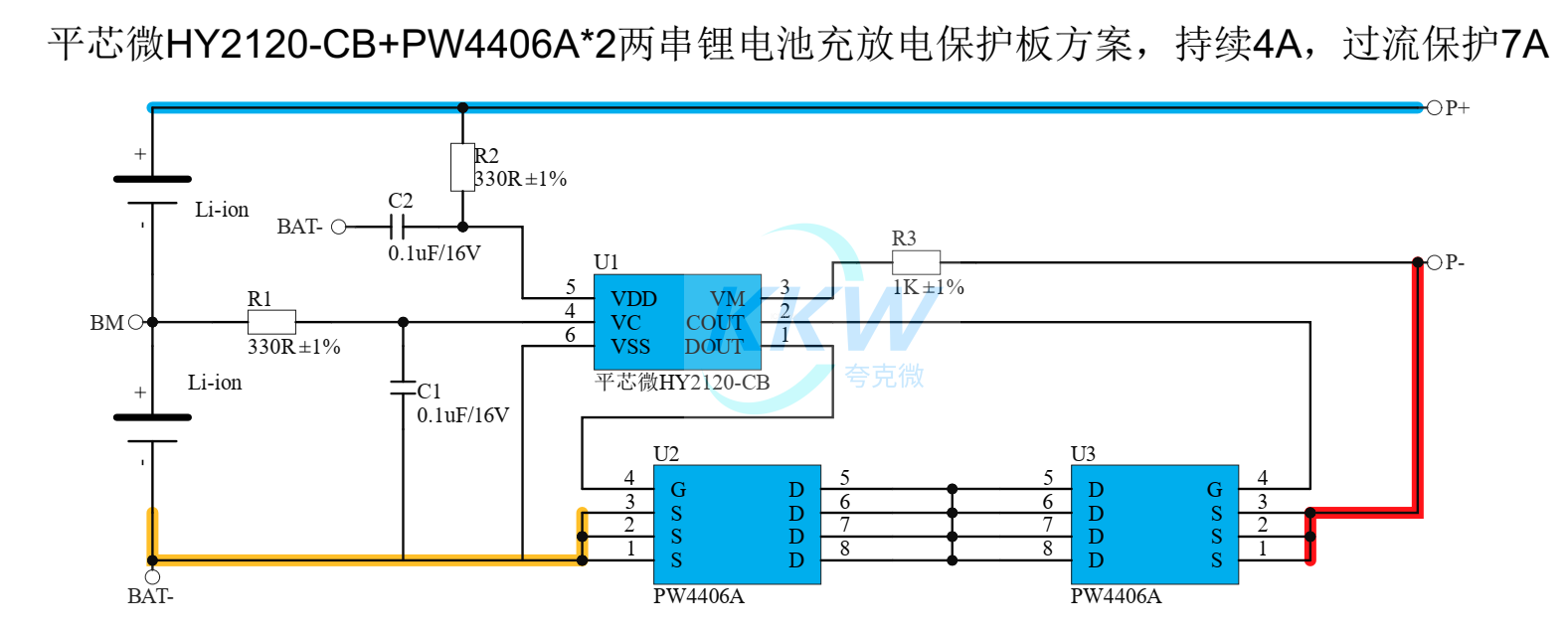

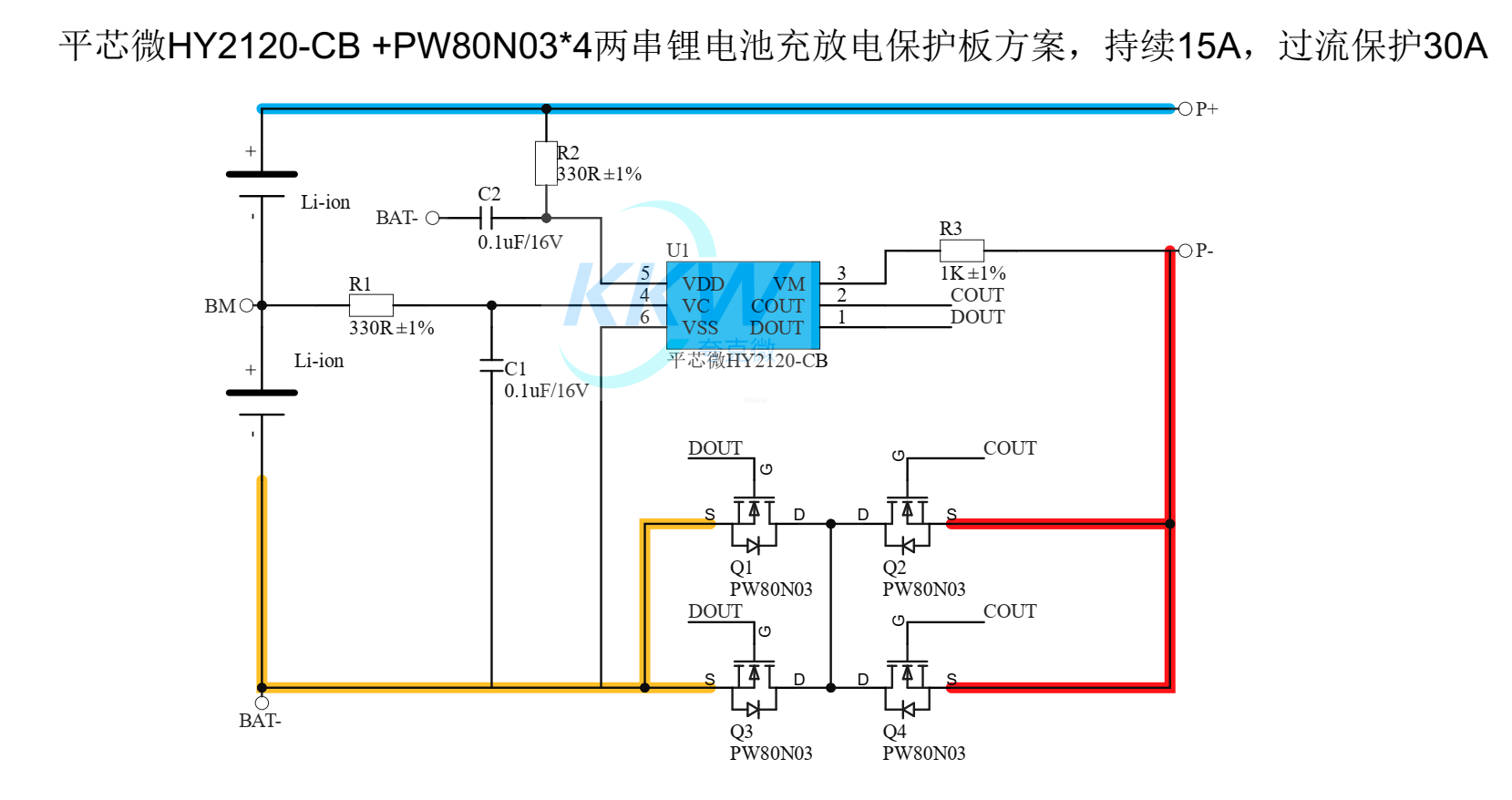

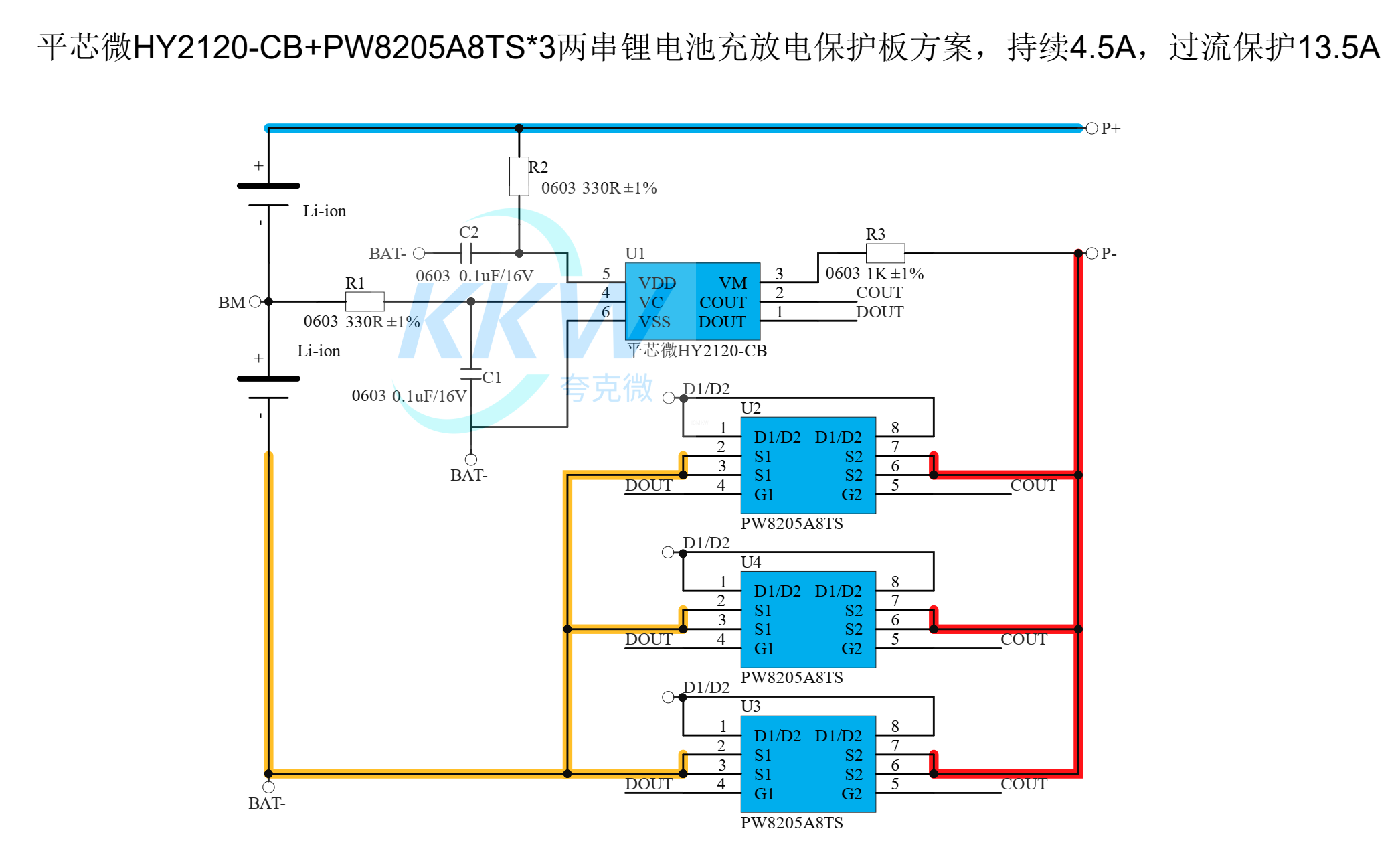

MOS 管选择

由于HY2120-CB 的过流保护直接依赖 MOS 管的 RDS(on) ，所以 MOS 选型直接决

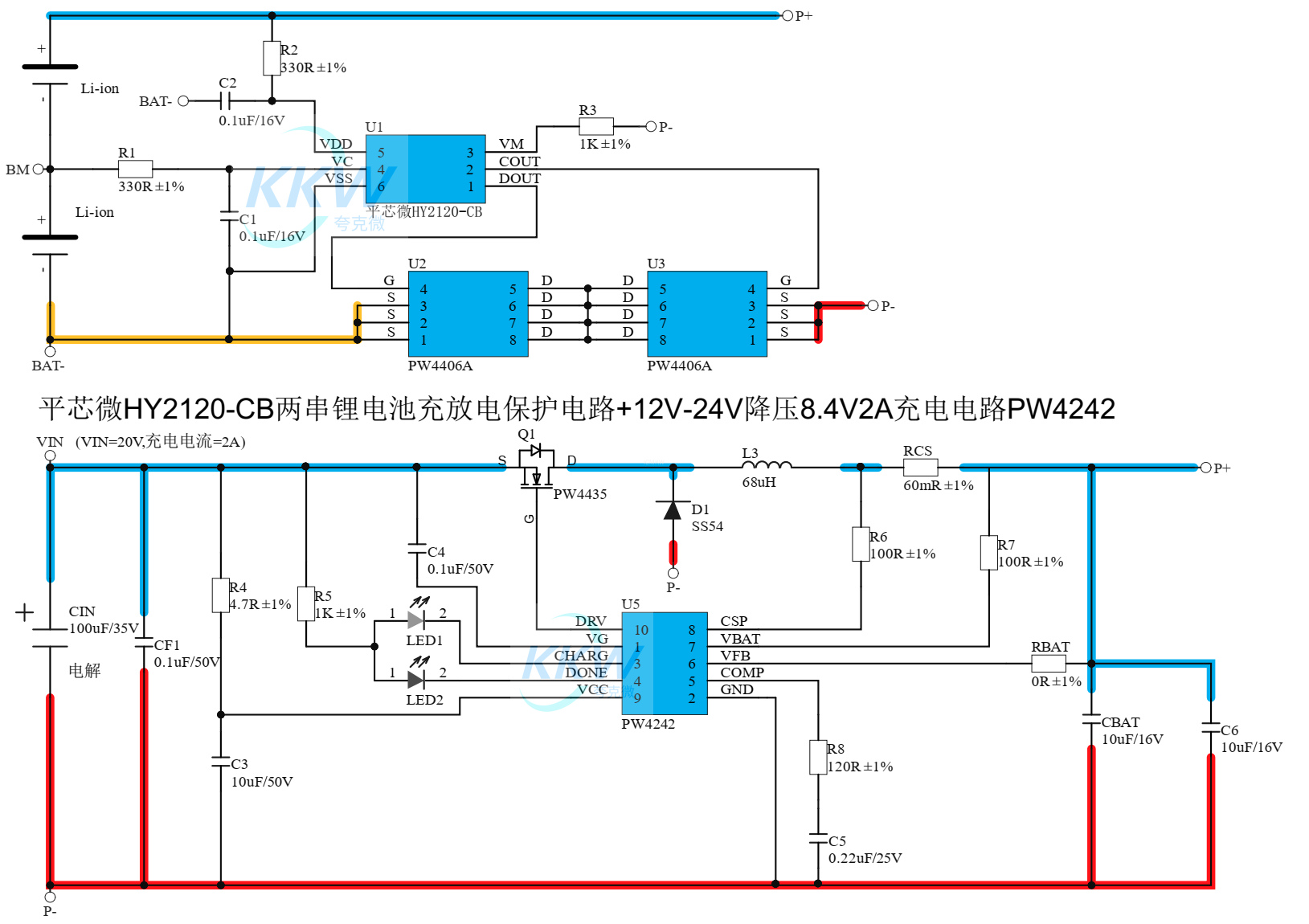

与充电电路二合一参考设计

平芯微HY2120-CB 保护 IC 可以与多款充电 IC 搭配，实现充电 + 保护二合一设计。以下是经过实测的参考方案：

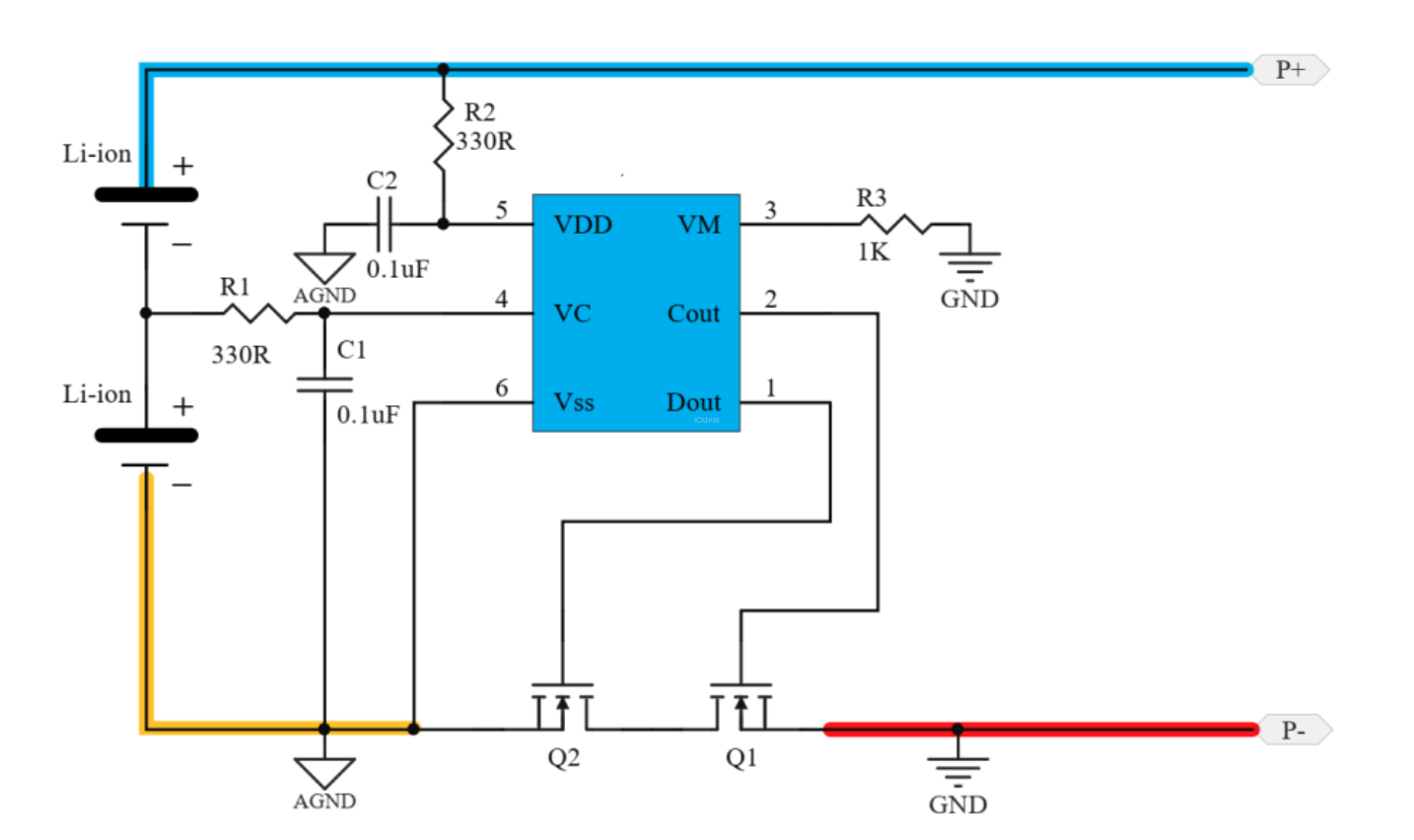

二合一连接方式

• 充电 IC 输出接保护板 P+ 、 P- （充放电共用端口）

• 保护板 B+ 、 B- 、 VM 分别接电芯正极、负极、中点

• 充电时电流经过保护板 MOS 管， HY2120-CB 实时监测，过充时自动切断

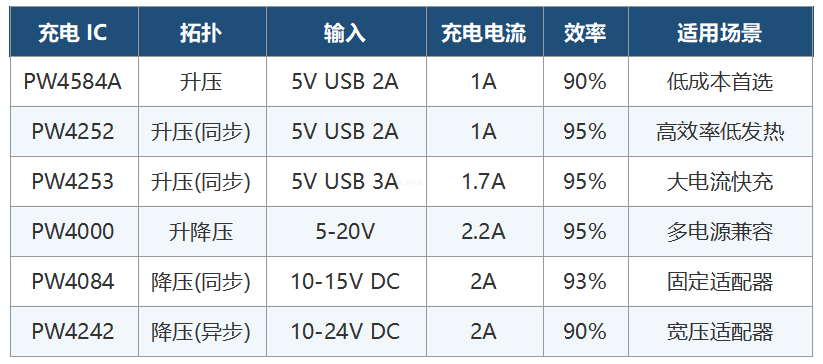

选型建议

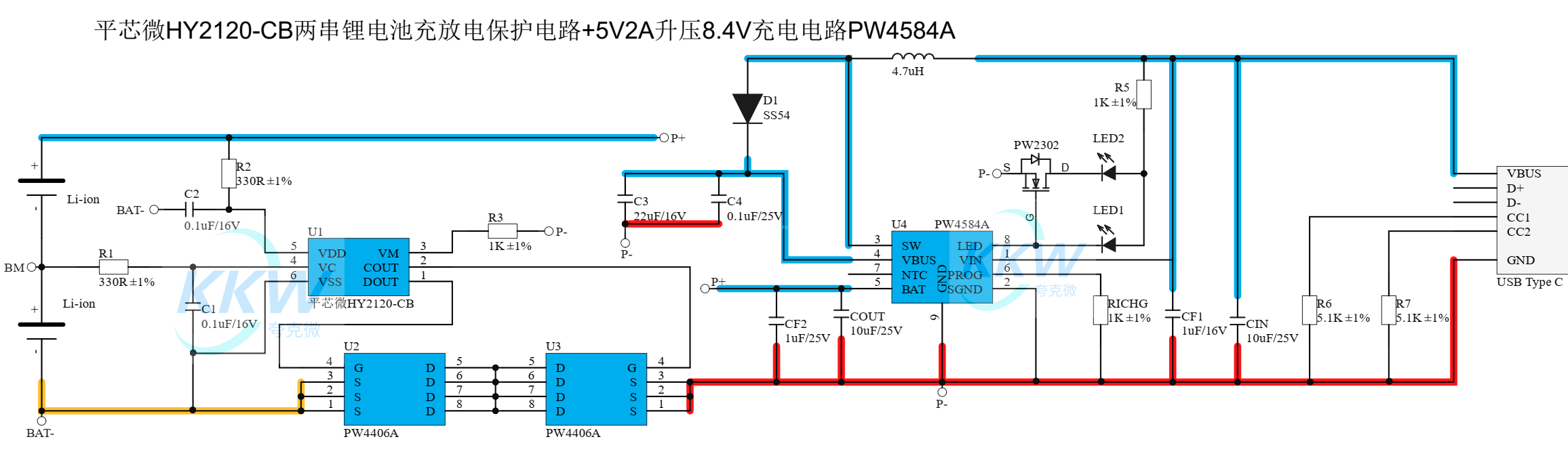

• 只有 USB 5V 输入、成本敏感 → PW4584A

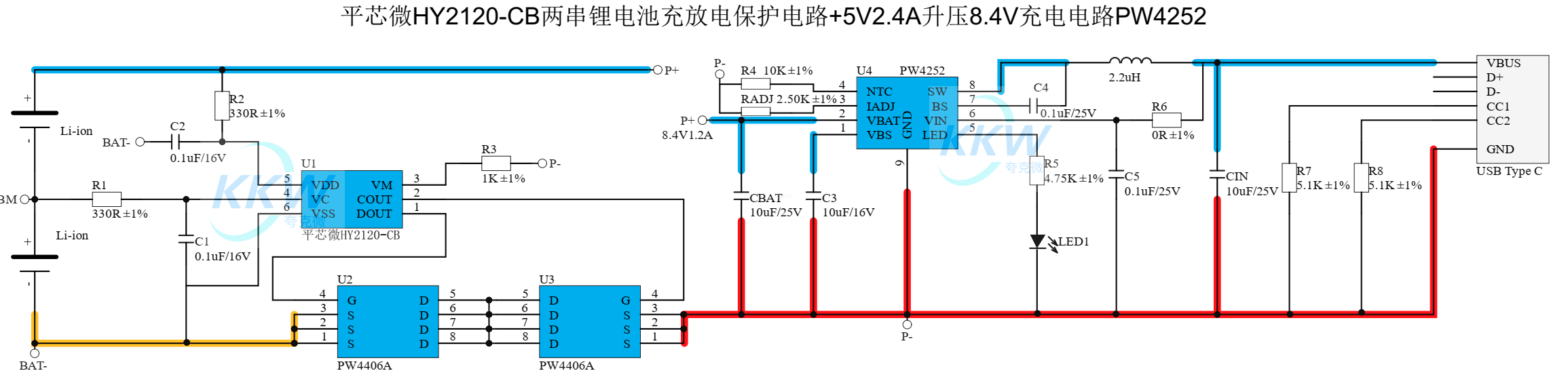

• USB 5V 输入、要高效率 → PW4252

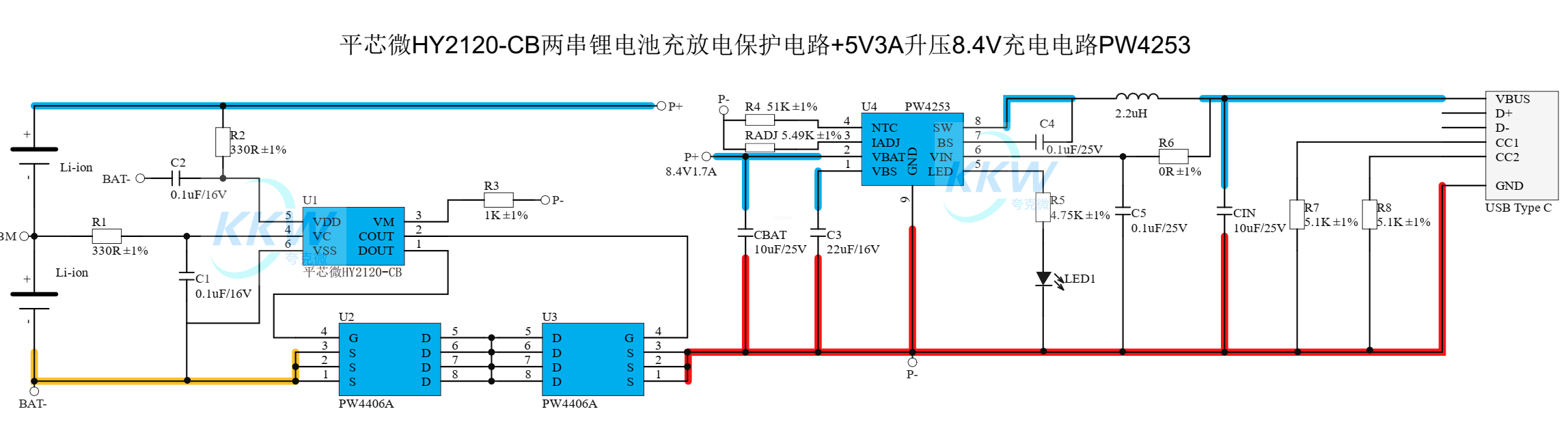

• USB 5V 输入、要大电流 2A → PW4253

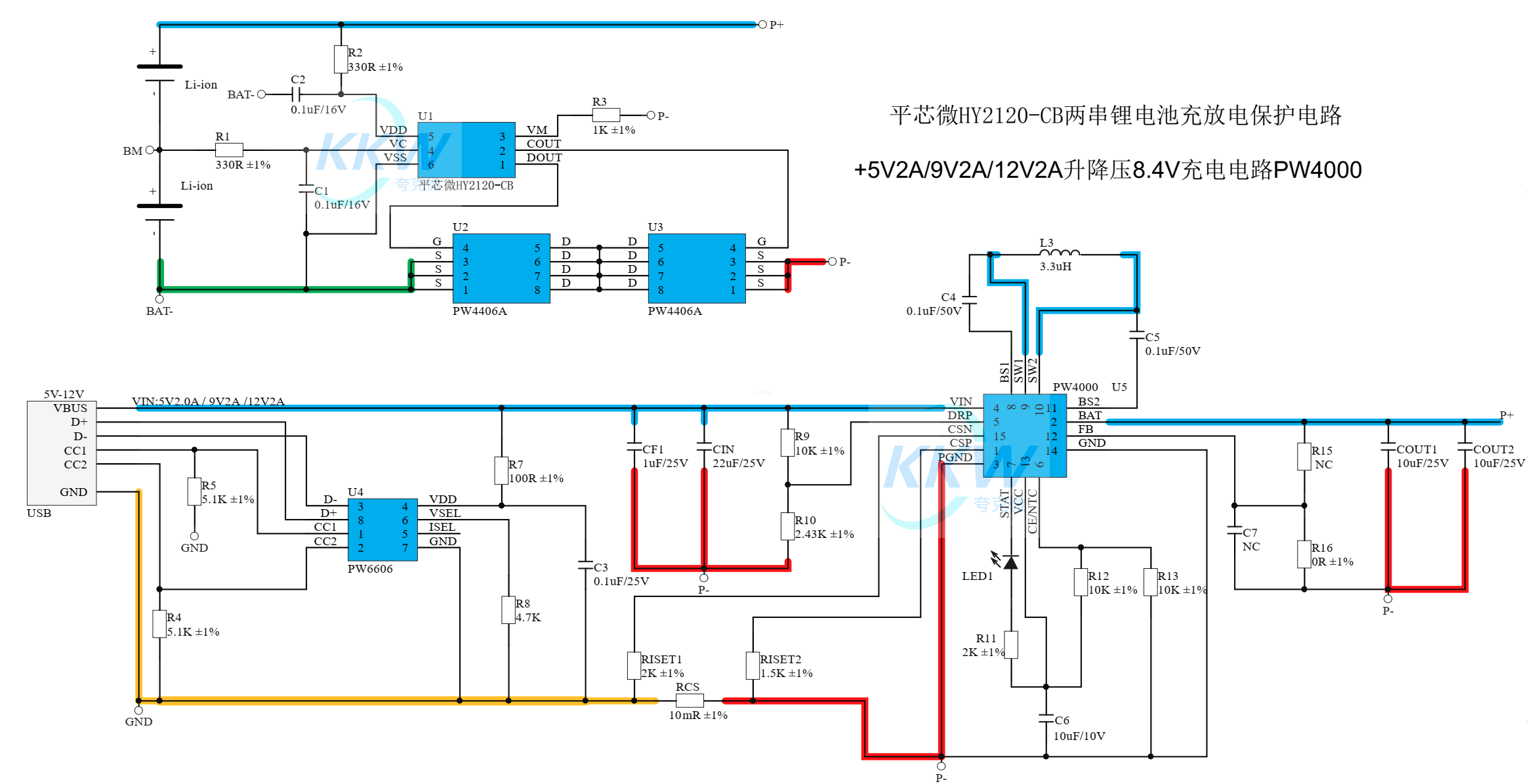

• 多种电源兼容（ 5V/9V/12V ） → PW4000

• 固定 12V 适配器 → PW4084

• 适配器电压不确定（ 10-24V ） → PW4242
