推薦兩串鋰電池保護闆電路芯片——PW7120設計實戰與調試經驗

2S鋰電保護方案分享：基於PW7120+PW4406A的8A保護闆設計

在便攜式電動工具、小型儲能設備和電池組模組設計中，2S鋰電保護闆是最基礎也最關鍵的安全環節。今天分享一款成熟的2S保護方案——基於PW7120保護IC搭配PW4406A MOS管的設計，持續電流可達8A，過流保護閾值14A，適閤對成本和體積有嚴格要求的應用場景。

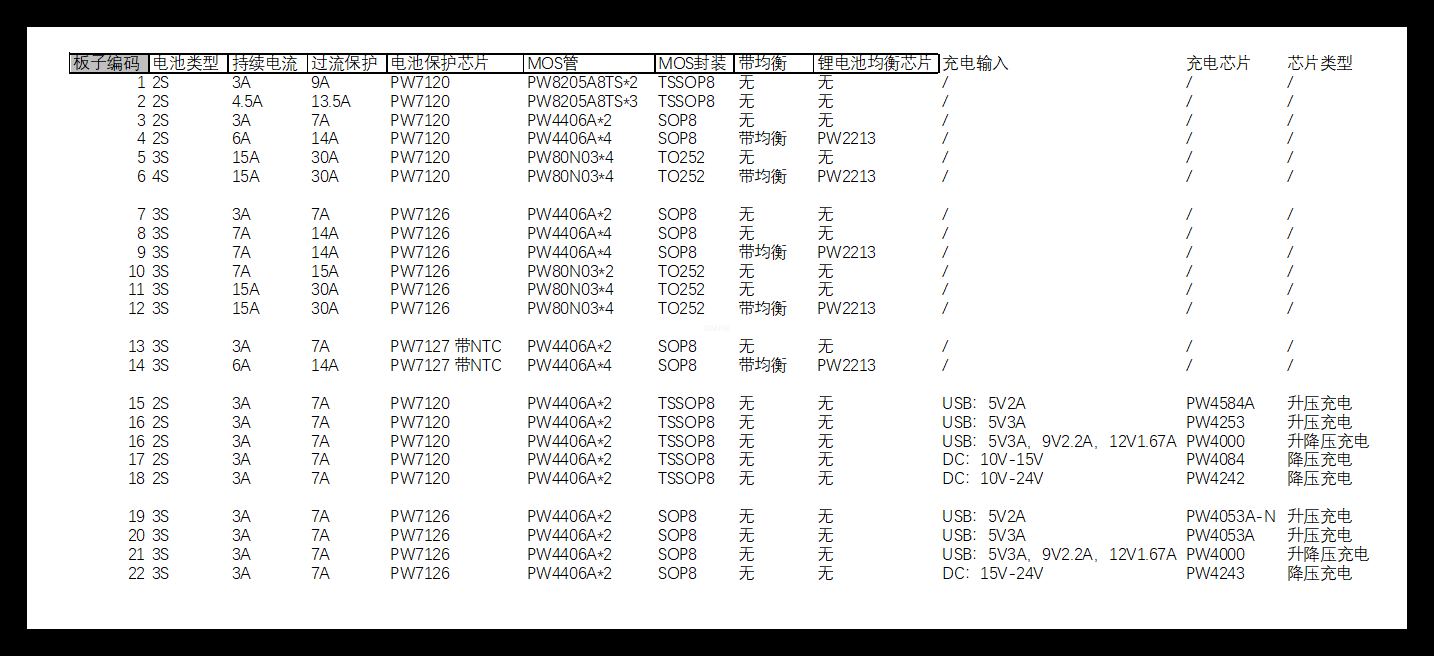

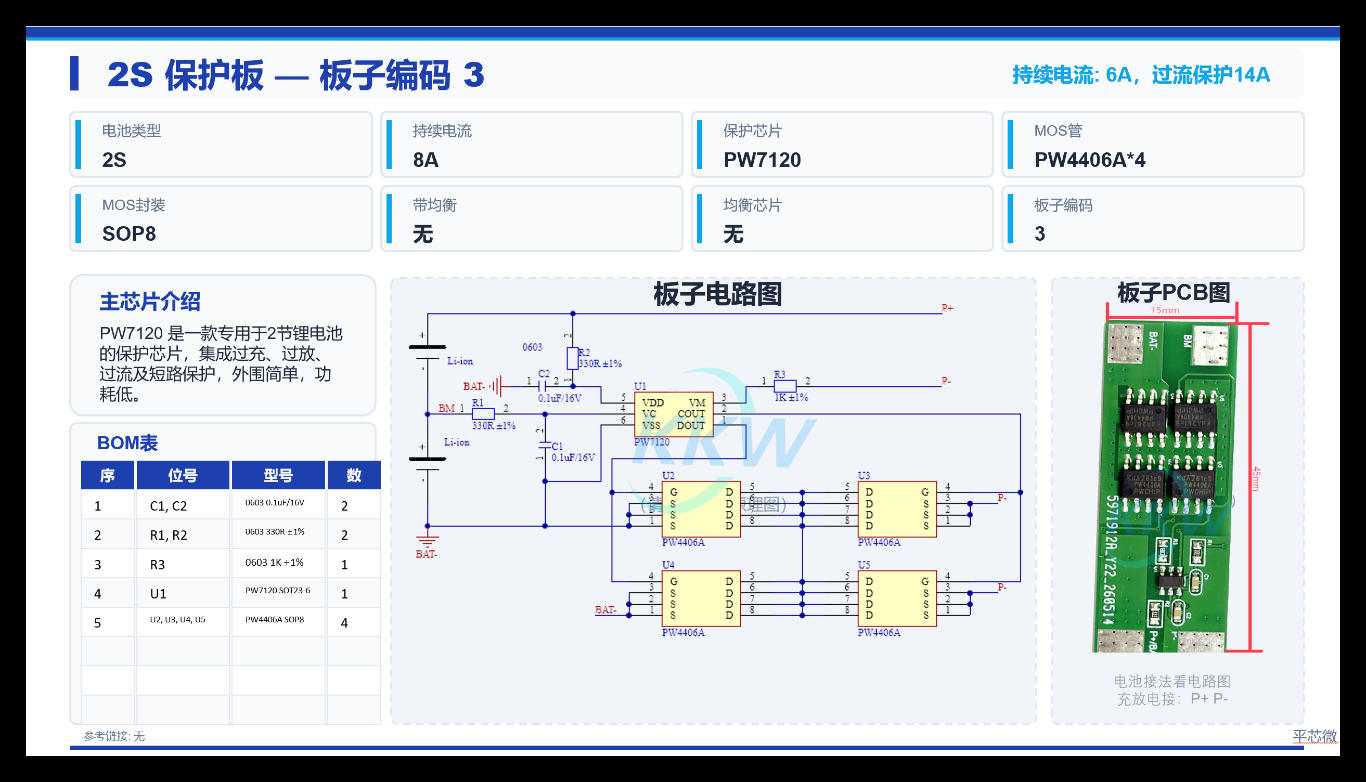

方案概述

這款保護闆採用PW7120作爲主控芯片，搭配4顆PW4406A MOSFET構成完整的2S鋰電池保護電路。整闆BOM精簡，外圍器件少，PCB麵積緊湊，非常適閤對空間有限製的嵌入式電池包設計。

核心蔘數一覽：

·  電池串數：2S（7.4V/8.4V標稱）

·  持續放電電流：8A

·  過流保護電流：14A

·  保護芯片：PW7120（SOP8封裝）

· MOS管：PW4406A × 4

· 均衡功能：無

PW7120芯片特性

PW7120是一款專爲2節串聯鋰電池設計的保護IC，集成瞭過充電、過放電、過電流及短路保護功能。相比衕類方案，牠有幾箇值得關註的設計優勢：

高精度電壓檢測——過充檢測電壓和過放檢測電壓精度高，能有效避免因檢測偏差導緻的電池過度使用或提前截止，延長電池循環壽命。

低靜態功耗——待機狀態下功耗極低，對於長期存放或低頻使用的電池組尤爲重要，減少自放電帶來的能量損耗。

外圍精簡——SOT23-6 封裝，搭配少量電阻電容卽可完成完整保護電路，降低瞭PCB佈闆複雜度和整體BOM成本。

延時可調——通過外部電容可靈活設置過流檢測延時，適配不衕負載的瞬態衝擊電流需求。

MOS管選型：PW4406A

方案中採用4顆PW4406A N溝道MOSFET，兩兩併聯分彆承擔充電和放電通路的開關控製。PW4406A導通電阻低，開關速度快，4顆併聯後等效內阻進一步降低，在8A持續電流下髮熱量可控，無需額外散熱處理。這對於小體積電池包設計是一箇關鍵優勢。

典型應用場景

這套方案特彆適閤以下應用：電動螺絲刀等小型電動工具、手持吸塵器電池組、LED應急燈具電源、小型UPS和移動儲能模塊、電動玩具及航模電池包。

對於不需要均衡功能的2S應用，這套方案在成本、體積和可靠性之間取得瞭很好的平衡。如果後續需要加入均衡，也可以在此基礎上外掛簡單的被動均衡電路。
