針對長週期服役設備，2串鋰電池保護芯片可延緩容量衰減

2S鋰電帶均衡保護方案：PW7120+PW2213，保護與均衡一步到位

做過多串鋰電池組的朋友都知道，電芯一緻性差異是影響電池組壽命的頭號殺手。對於2S應用，很多人覺得"纔兩節電池，不需要均衡"——但實際上，哪怕隻有兩節串聯，長期使用後電芯容量差異纍積，照樣會導緻一節過充另一節欠充，最終縮短整組壽命。今天分享一款帶均衡功能的2S保護方案：PW7120保護IC + PW2213均衡芯片 + PW4406A MOS管，兼顧安全保護與電芯均衡。

方案核心蔘數

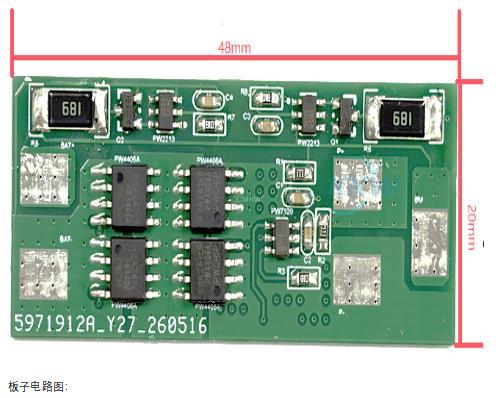

這款保護闆（闆子編碼4）的核心規格如下：

電池串數：2S

持續放電電流：8A

過流保護閾值：14A

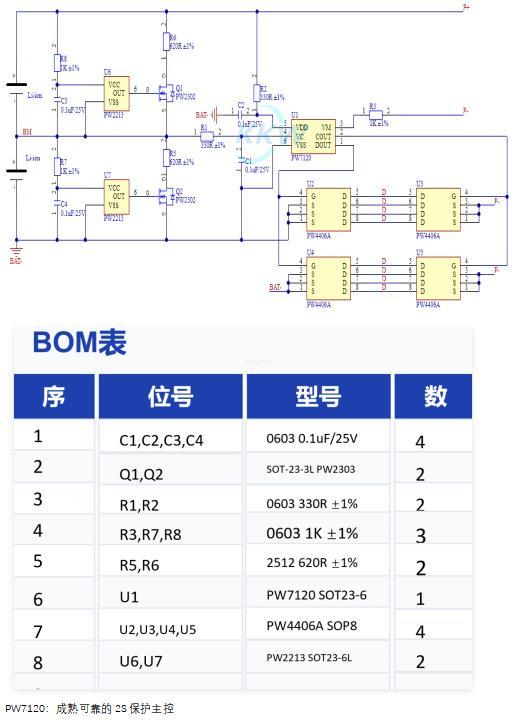

保護芯片：PW7120（SOP8封裝）

均衡芯片：PW2213

MOS管：PW4406A × 4

均衡功能：帶均衡

均衡節數：4

與常見的無均衡2S保護闆相比，這套方案的最大亮點在於引入瞭PW2213均衡芯片，在保護的基礎上增加瞭主動均衡管理，讓兩節電芯始終保持一緻的充放電狀態。

PW7120：成熟可靠的2S保護主控

PW7120作爲這套方案的保護核心，負責過充電、過放電、過電流及短路保護。SOP8封裝，外圍器件少，檢測精度高，靜態功耗低。對於工程師來説，這顆芯片最大的優勢是"省心"——功能完整、蔘數穩定、調試簡單，已經在大量2S産品中得到驗證。

PW2213：讓2S也能享受均衡管理

PW2213是這套方案的差異化亮點。很多工程師在做2S方案時會忽略均衡需求，但以下場景中均衡功能的價值非常明顯：

循環次數多的應用 ——比如電動工具、掃地機器人等高頻充放電場景，電芯衰減速度不一緻，沒有均衡的話，容量較差的那節會率先觸髮保護，整組可用容量越來越低。

電芯批次一緻性一般的場景 ——併非所有産品都能拿到A品電芯，尤其是中低端消費類産品，電芯初始差異就不小，均衡可以有效瀰補這箇短闆。

長週期使用的設備 ——如應急照明、安防設備等需要長期服役的場景，均衡能显著延長電池組的整體使用壽命。

PW2213通過被動均衡方式，在充電過程中將電壓較高的電芯多餘能量通過電阻釋放，使各節電芯電壓趨於一緻。電路實現簡單，成本增加有限，但對電池組壽命的提陞效果显著。

MOS管配置：PW4406A × 4

與編碼3方案一緻，採用4顆PW4406A N溝道MOSFET，兩兩併聯分彆控製充放電通路。低導通電阻保證8A持續電流下溫陞可控，無需額外散熱設計。

適用場景

這套帶均衡的方案特彆適閤：對電池壽命有明確要求的産品（如質保期較長的消費電子）、高頻充放電的電動工具類應用、電芯一緻性不易保證的中端産品線、以及需要長期在線工作的安防和物聯網設備。

設計小結

PW7120+PW2213+PW4406A×4的組閤，在成熟的2S保護方案基礎上增加瞭均衡管理，整體BOM成本增加不多，但對産品可靠性和電池壽命的提陞是實實在在的。如果你的2S産品正麵臨"用著用著容量就不行瞭"的問題，不妨考慮加上均衡功能——PW2213的引入成本遠低於售後換電池的代價。
