4 2 V/50V/60V高耐壓OVP保護芯片方案：PW2609A與PW1600選型指南

在USB充電設備、汽車電子、工業電源、電動工具、電子煙、車載充電器等應用中，輸入端經常麵臨電壓浪湧、適配器誤輸齣高壓、熱插拔瞬態過壓等風險。如果後級電路（MCU、傳感器、通信模塊）沒有有效的過壓保護（OVP），輕則器件損壞，重則安全事故。今天分享平芯微兩款高耐壓OVP保護芯片PW2609A和PW1600，分彆覆蓋42v和70V（工作60V）的過壓保護需求，是替代傳統TVS+保險絲方案的理想選擇。

爲什麽需要高耐壓OVP保護芯片？

傳統過壓保護方案主要依賴TVS二極管或保險絲，但存在以下問題：TVS鉗位電壓不夠精確，且大電流下鉗位電壓會偏高；保險絲反應速度慢（毫秒級），無法保護敏感IC；兩者都是"一次性"或"不可控"的保護方式。

高耐壓OVP芯片通過內置MOSFET開關+精密電壓檢測，實現納秒級（50ns）過壓關斷，OVP閾值可通過外部電阻精確設定，關斷後自動恢複，無需更換器件。PW2609A耐壓42v（絶對最大），PW1600耐壓高達70V（工作60V），覆蓋絶大多數直流輸入的過壓保護需求。

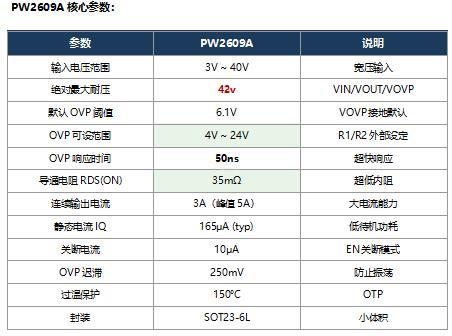

PW2609A：42v耐壓 / 3A大電流OVP保護芯片

PW2609A 是平芯微推齣的高耐壓過壓保護芯片，內置35mΩ超低導通電阻的N-MOSFET，支持3V~40V寬輸入電壓範圍，絶對最大耐壓42v，連續輸齣電流3A（峰值5A），OVP響應時間僅50ns。

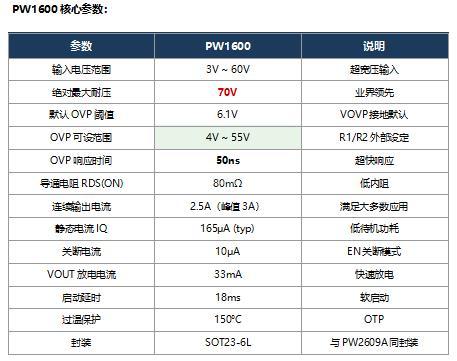

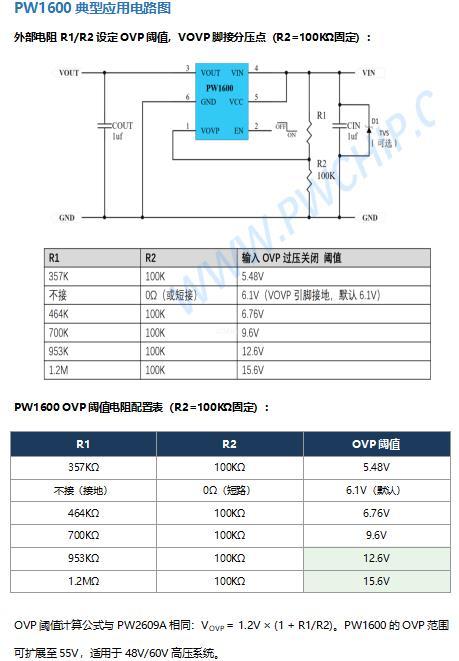

PW1600：70V超高耐壓 / 60V工作電壓OVP保護芯片

PW1600 是平芯微針對48V/60V工業電源、電動車電池組、大功率LED驅動等高壓應用場景推齣的超高耐壓OVP保護芯片。絶對最大耐壓70V，工作電壓範圍3V~60V，OVP閾值可設定至55V，覆蓋42v/50V/60V等高壓繫統的過壓保護需求。

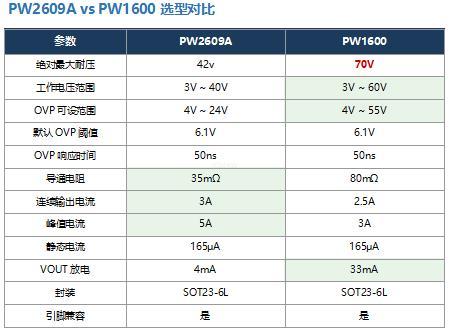

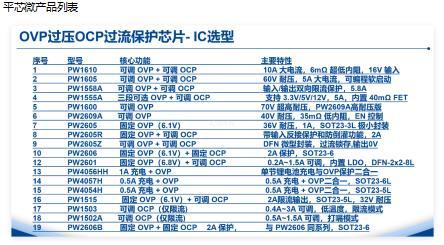

選型建議：5V~24V輸入繫統（USB-C、5V/9V/12V/20V適配器）首選PW2609A，35mΩ超低內阻+3A大電流；48V/60V工業繫統、電動車電池組選PW1600，70V耐壓+55V OVP設定範圍。兩款芯片引腳完全兼容，可共用PCB設計。

典型應用場景

PW2609A適用場景（42v耐壓）：

USB-C PD充電器輸入保護（5V/9V/12V/15V/20V）

5V/12V/24V直流電源適配器過壓保護

汽車12V繫統車載設備輸入保護

電子煙過壓保護

行車記録儀/車載攝像頭12V輸入保護

IoT網關/路由器12V~24V輸入保護

PW1600適用場景（70V耐壓）：

48V工業電源/通信電源輸入保護

60V電動車/電動滑闆車電池組過壓保護

大功率LED驅動電源過壓保護

太陽能逆變器/儲能繫統輸入保護

PoE（以太網供電）48V輸入保護

電動工具電池組過壓保護

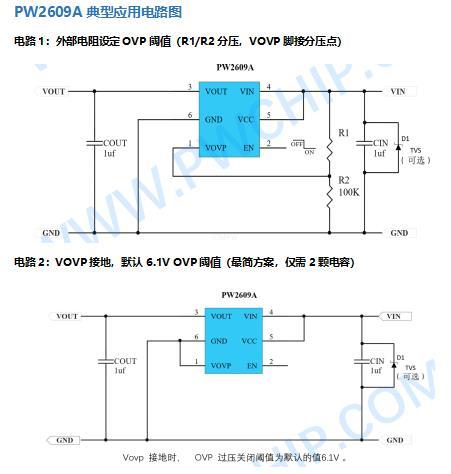

PCB設計建議

1. 輸入電容CIN（1μF）盡量靠近芯片VIN引腳（Pin4）放置

2. 輸齣電容COUT（1μF）盡量靠近芯片VOUT引腳（Pin3）放置

3. VCC腳（Pin5）與VIN腳（Pin4）短接，併共用CIN電容

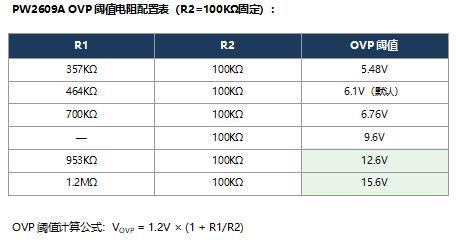

4. OVP分壓電阻R1/R2盡量靠近VOVP引腳（Pin1），走線遠離功率路徑

5. 高浪湧應用建議在VIN端加TVS二極管（如P6KE繫列）作爲二級保護

6. GND走線盡量粗，確保低阻抗迴流路徑

總結

PW2609A和PW1600是平芯微針對高耐壓OVP保護市場推齣的兩款核心産品。PW2609A以42v耐壓+35mΩ超低內阻+3A大電流覆蓋5V~24V主流輸入繫統；PW1600以70V超高耐壓+55V OVP設定範圍覆蓋48V/60V工業和電動車應用。兩款芯片均採用SOT23-6L小封裝，50ns超快響應，引腳完全兼容可互換，外圍僅需2顆電容（默認6.1V方案）或加2顆電阻（自定義OVP閾值），是替代傳統TVS+保險絲方案的最佳選擇。
