HY2120-CB完美替代 從HY2120-CB加自恢複功能

PW7120

完美替代 HY2120-CB

帶自恢複功能的單節鋰電池保護 IC

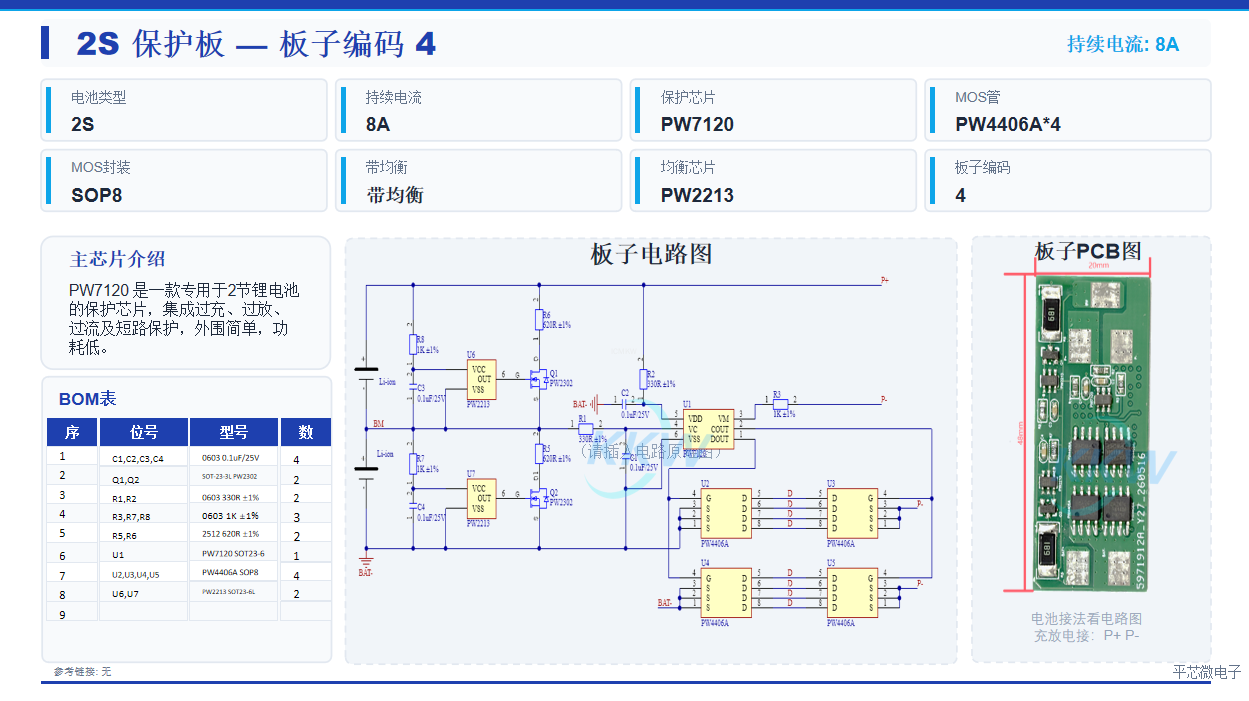

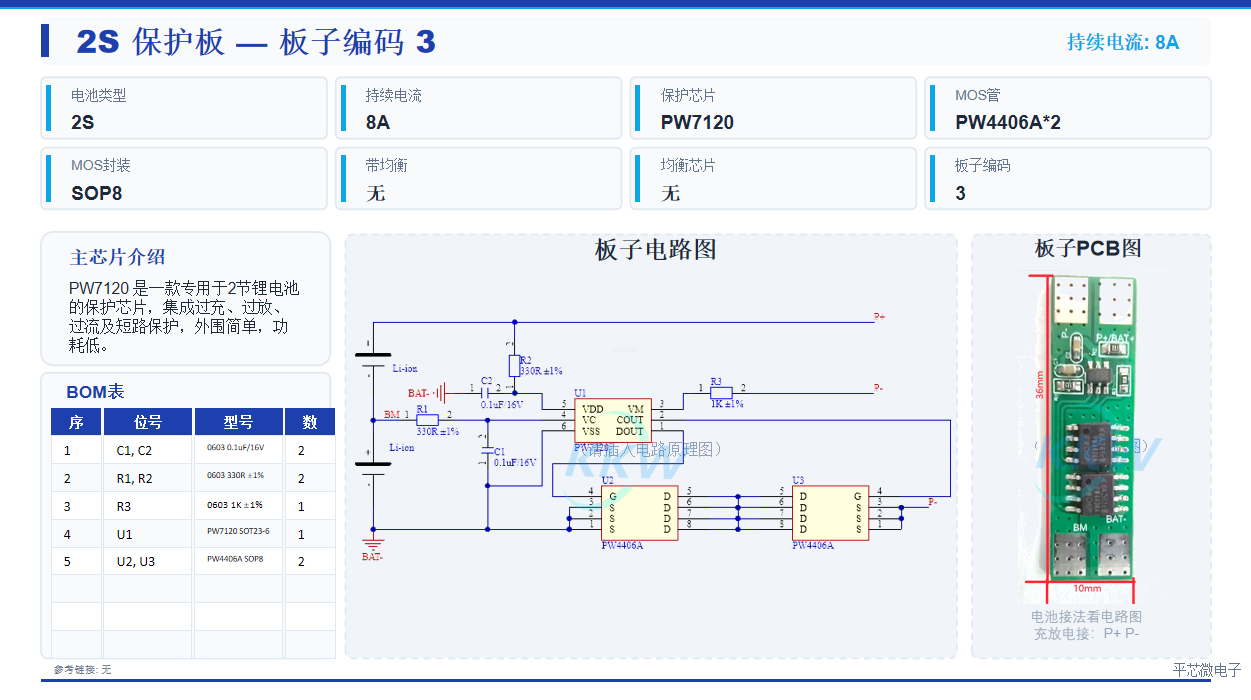

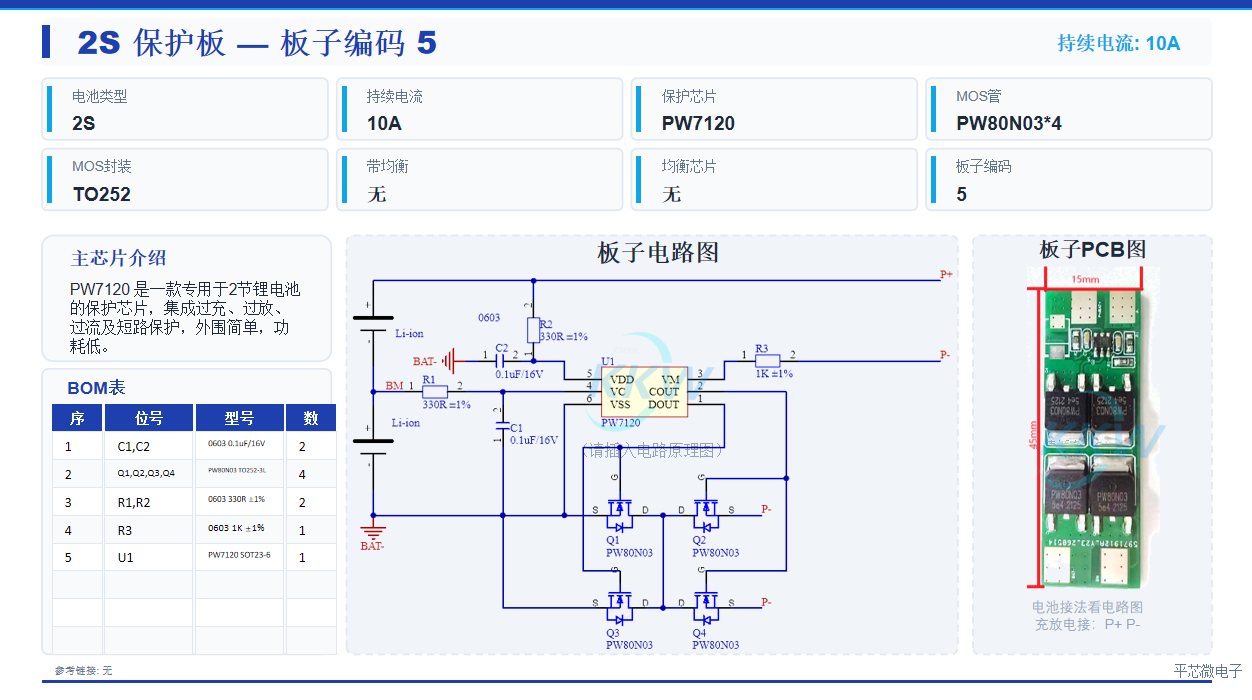

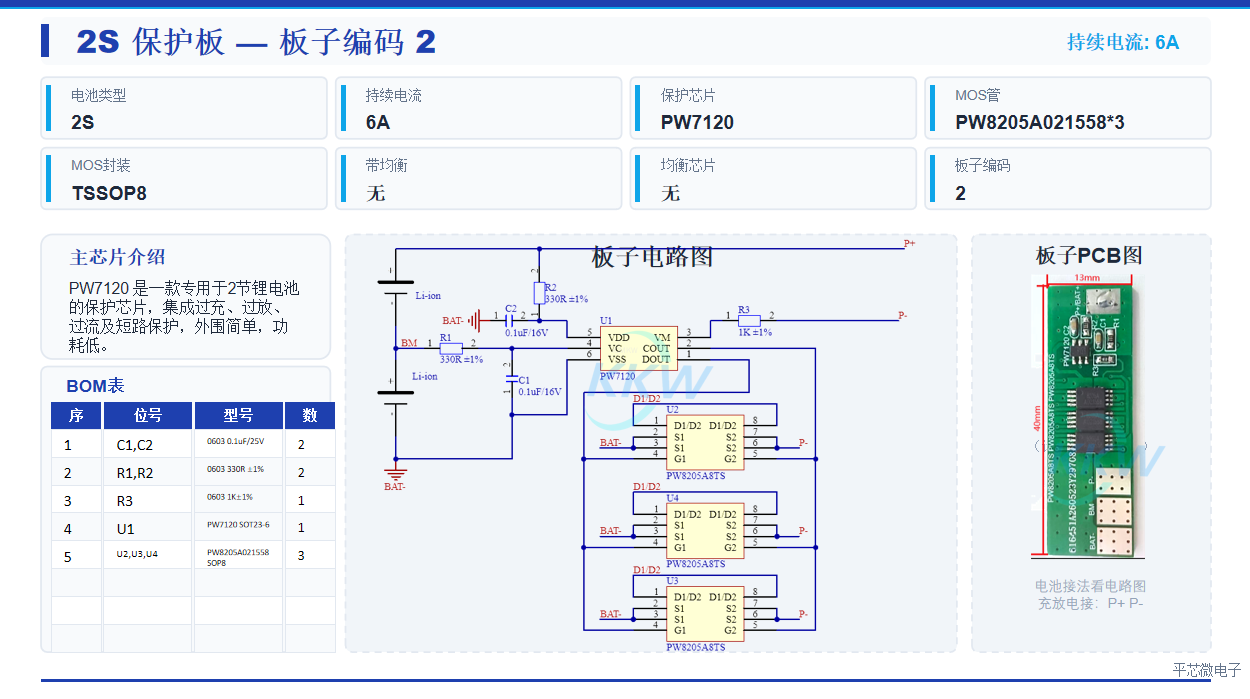

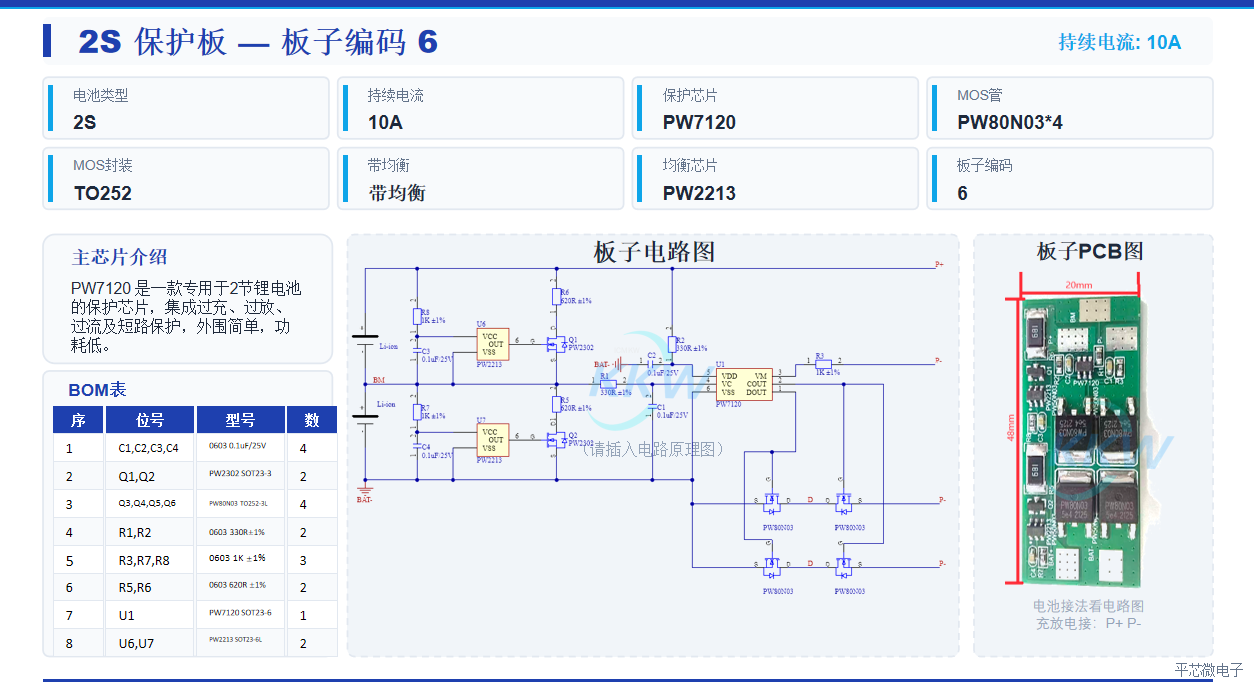

後麵附帶瞭 5 份， PW7120 的電路圖， PCB 圖和 BOM 方案分享

産品概述

PW7120 是一款高精度 CMOS 單節鋰電池保護芯片，採用 SOT23-6L 封裝，

腳位與 HY2120-CB 完全兼容，無需修改外圍電路卽可直接替換。

核心優勢：內置自恢複功能，過流 / 短路保護解除後自動恢複正常工作，

無需人工榦預，提陞産品可靠性與用戶體驗。

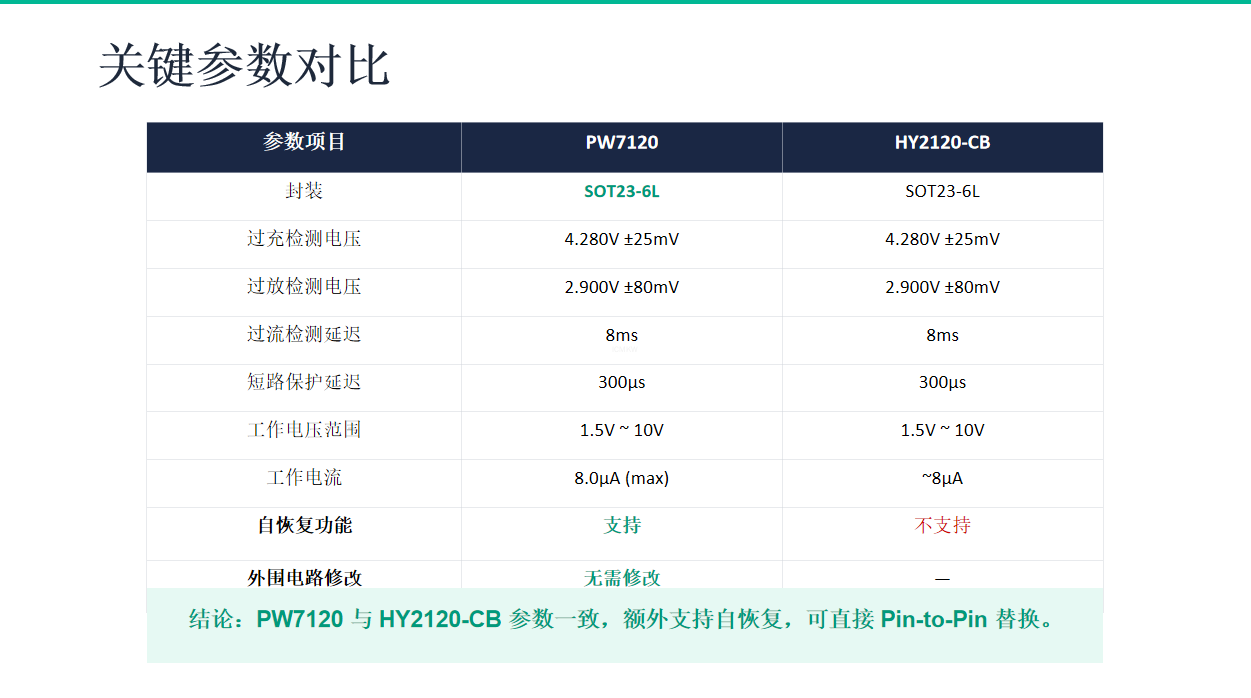

過充保護    4.28V     精度 ±25mV

過放保護    2.90V     精度 ±80mV

過流保護    8ms       快速響應

短路保護    300μs     自恢複

PW7120是一款高精度CMOS單節鋰電池保護芯片，採用SOT23-6L封裝，腳位與HY2120-CB完全兼容，無需修改外圍電路卽可直接替換。核心優勢在於內置自恢複功能——當過流或短路故障排除後，芯片自動恢複正常工作狀態，無需人工榦預或額外複位電路，大幅提陞産品可靠性與用戶體驗。主要蔘數包括：過充檢測4.28V（±25mV）、過放檢測2.90V（±80mV）、過流延遲8ms、短路延遲300μs，工作電壓範圍1.5V~10V，靜態電流僅8μA。廣泛應用於智能手機、充電寶、TWS耳機、智能穿戴、電動工具等單節鋰電池保護場景。PW7120 = HY2120-CB + 自恢複，直接Pin-to-Pin替換，降低售後維護成本。
