锂电池充放电板子 5V0.5A 充和放电-84号PW4054， PW3230，PW5100-50芯片

2023-05-25 09:55:59

郑先生

原创

309

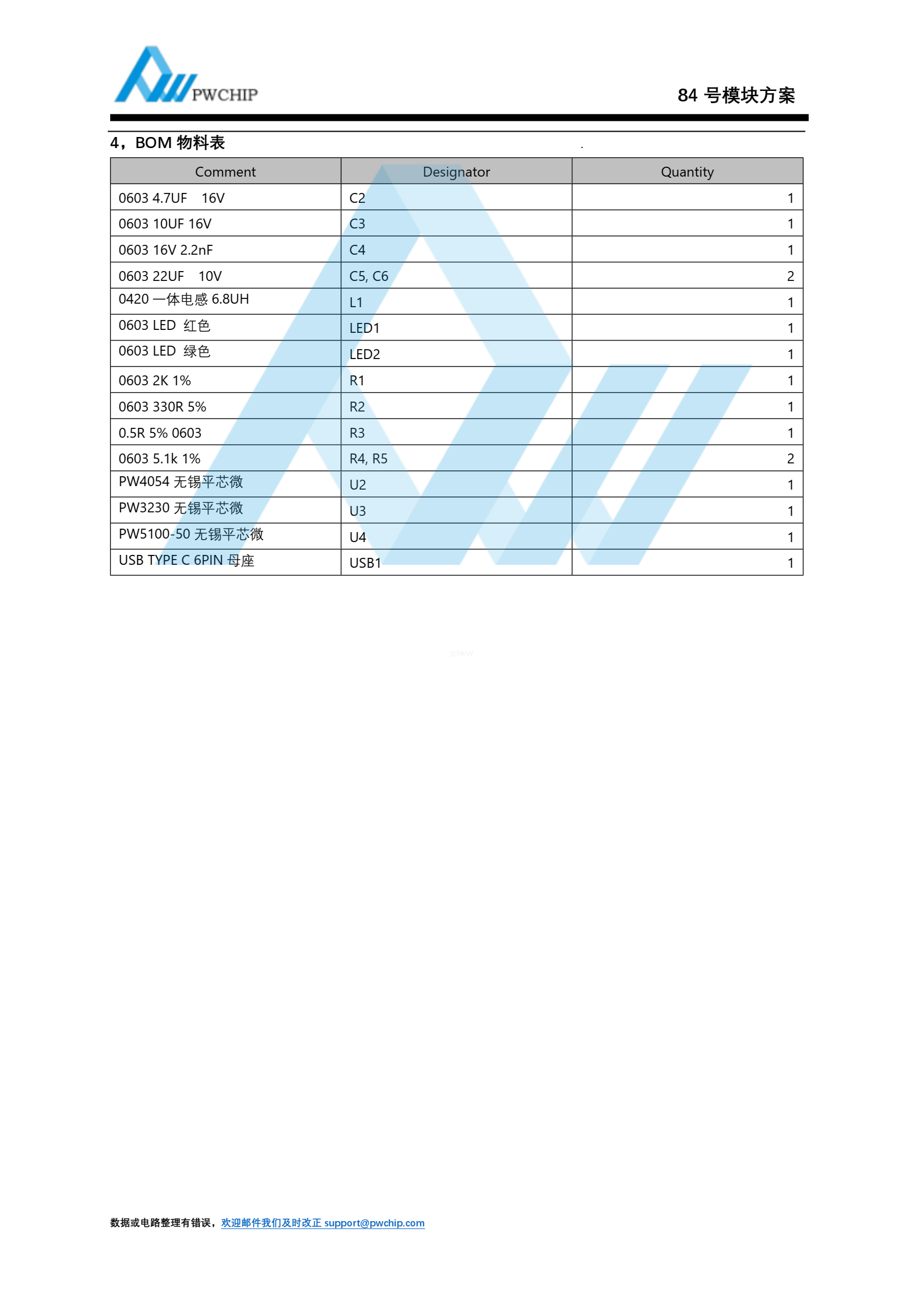

摘要：1 电路板 PCB 描述：1.1 名称：锂电池充放电板子 5V0.5A 充和放电1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V，（充电亮灯，充满灭灯）1.4 输入： USB typeC 口 5V ，充电电流 500mA1.5 输出： 5V 电压，电流可达 500mA（3.7V 锂电池电压）1.6 芯片功能简介：1， B 锂电池充电电路： PW4054PW4054 锂电池充电管理芯片，可达 0.5A 充电电流，，支持 1 节锂电池充电。2， C 升压输出芯片电路： PW5100-50PW5100-50，输入电压 0.7V-5V，输出固定 5V，输出电流可达 500mA（3.7V 输入），静态电流 10uA。3， A 锂电池保护电路： PW3230PW3230 锂电池充电放电保护板芯片，无需一个外围元器件。

83号-锂电池充放电板子 5V0.5A 充和放电，输入可抗 40V 浪涌

85号-锂电池充放电板子 5V0.5A 充电和放电 5V1A，带输入 OVP
86号-锂电池 5V0.5A 充电和 5V1.2A 升压输出电路模块
 87号-锂电池充放电板子 5V1A 充电和放电 5V1A
88号-锂电池充放电板子 5V1A 充电和放电 5V1A，带输入 OVP 功能
 89号-锂电池充放电板子 5V1A 充电和放电 5V1A，输入 6.8V 以上关闭，双高耐压
 93号-锂电池充放电板子 5V0.5A 充和放电，输入可抗 40V 浪涌
 94号-锂电池充放电板子 5V0.5A 充电和放电 5V1A，带输入 OVP
98号-5V-24V 输入单节锂电池 1A 充电,放电 5V1A 电源板
