三节串联锂电池保护方案板， 10A 过流-81号 PW7126芯片

2023-05-25 09:47:59

郑先生

原创

674

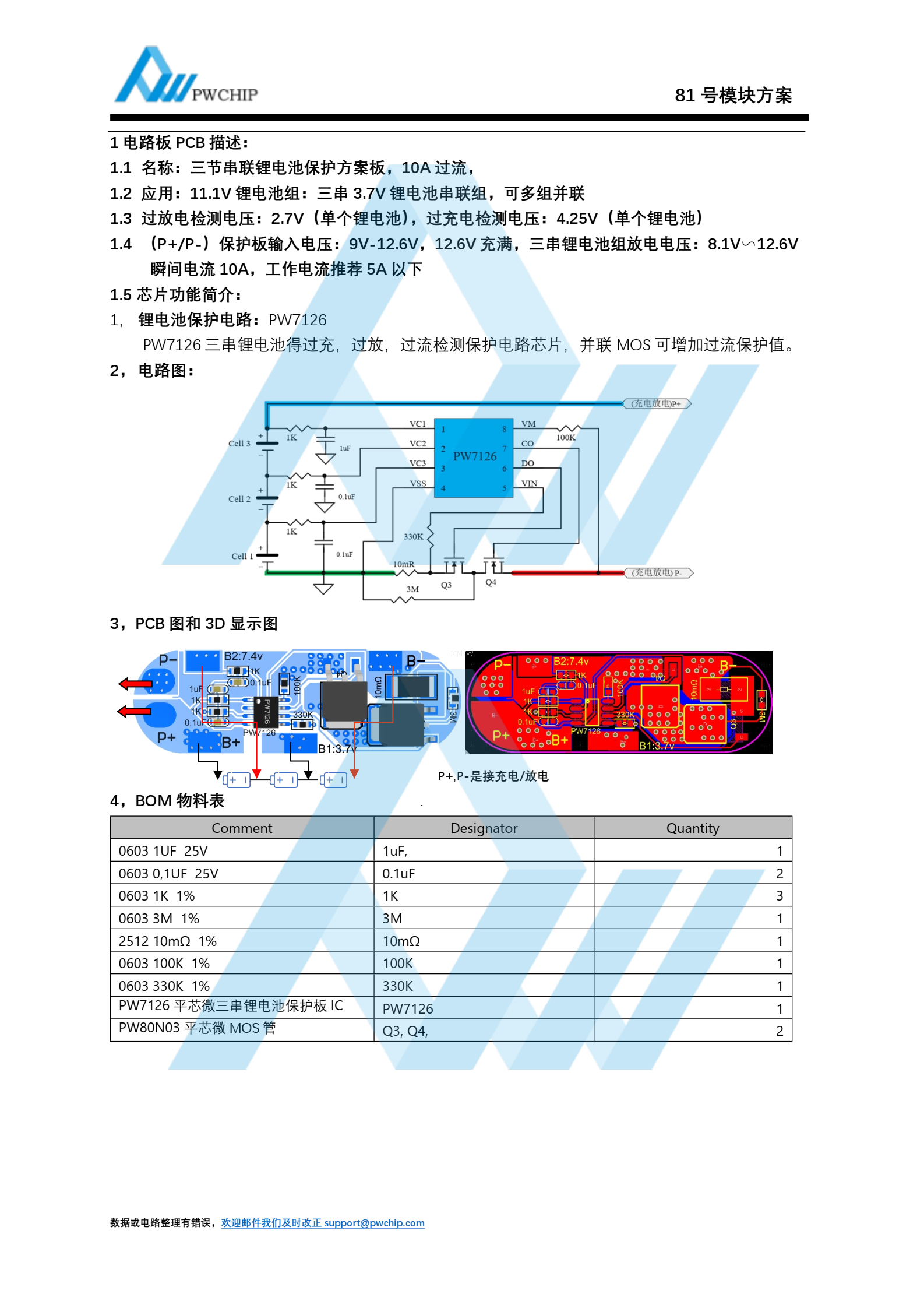

摘要：1 电路板 PCB 描述：1.1 名称：三节串联锂电池保护方案板， 10A 过流，1.2 应用： 11.1V 锂电池组：三串 3.7V 锂电池串联组，可多组并联1.3 过放电检测电压： 2.7V（单个锂电池），过充电检测电压： 4.25V（单个锂电池）1.4 （P+/P-）保护板输入电压： 9V-12.6V， 12.6V 充满，三串锂电池组放电电压： 8.1V∽12.6V瞬间电流 10A，工作电流推荐 5A 以下1.5 芯片功能简介：1，锂电池保护电路： PW7126PW7126 三串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
